> >>PKN6-20/1N/C/03-MW 236675 ELECTRIC FI/LS 20A 300mA curva caratteristica LS: C 1p+N curva caratteristic..
Prodotto precedente Prodotto successivo

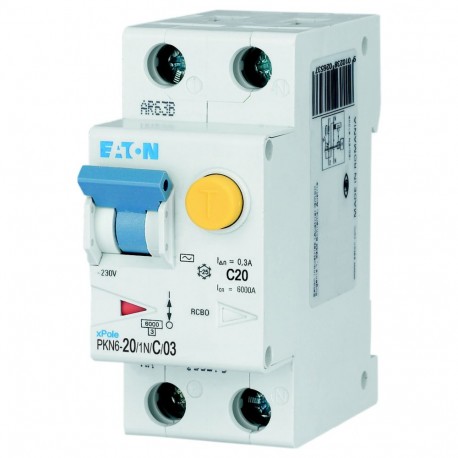

PKN6-20/1N/C/03-MW 236675 EATON ELECTRIC FI/LS 20A 300mA curva caratteristica LS: C 1p+N curva caratteristic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PKN6-20/1N/C/03-MW 236675 EATON ELECTRIC FI/LS 20A 300mA curva caratteristica LS: C 1p+N curva caratteristic..

PKN6-20/1N/C/03-MW

236675

EATON-MOELLER

FI/LS; 20A; 300mA; curva caratteristica LS: C; 1p+N; curva caratteristica FI: AC

PKN6 Int. Combinato, 1P+N, Curva C, 20A, 300mA

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale

Quadri modulari - terziario e differenziale

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $101.98
Prezzo unitario: $101.98

Quantità Prezzo
1+$101.98
2+$94.86
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


FI/LS; 20A; 300mA; curva caratteristica LS: C; 1p+N; curva caratteristica FI: AC
Interruttore combinato FI/LS PKN6, a 1 polo+N, Curva caratteristica d'intervento: C, Corrente nominale In: 20 A, Potere nominale di apertura secondo IEC/EN 61009: 6 kA, Corrente nominale differenziale IΔN: 0,3 A, sensibili alla corrente alternata, limitatamente resistente alla corrente impulsiva 250 A, Apparecchiatura per edifici residenziali e funzionali

Programma di fornitura

Funzione di base
Interruttore magnetotermico-differenziali FI/LS
Poli
a 1 polo+N
Curva caratteristica d'intervento
C
Applicazione
Apparecchiatura per edifici residenziali e funzionali
Corrente nominale [In]
20 A
Potere nominale di apertura secondo IEC/EN 61009
6 kA
Corrente nominale differenziale [IΔN]
0,3 A
Sigla
Tipo AC
Sgancio
istantaneo S...
Assortimento
PKN6
Sensibilità
sensibili alla corrente alternata
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A

Dati tecnici

Elettrico
Sensibilità
sensibili alla corrente alternata

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
20 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
4.7 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
0
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / combinazione interruttore differenziale/magnetotermico (EC000905)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Corrente di guasto/ interruttore di potenza ([email protected] [AFZ810015])
numero di poli (totale)
2
numero di poli protetti
1
tensione di dimensionamento
230 V
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
corrente di dimensionamento
20 A
corrente di guasto nominale
0.3 A
tipo di corrente di guasto
AC
classe di limitazione energetica
3
potere di interruzione nominale secondo EN 61009
6 kA
potere di interruzione nominale secondo IEC 60947-2
0 kA
potere di interruzione nominale in cortocircuito secondo EN 61009-1
6 kA
caratteristiche di spegnimento
resistenza a corrente impulsiva
0.25 kA
tipo di tensione di alimentazione
AC
frequenza
50 Hz
curva d'intervento
C
conduttore neutro a connessione
sì
con dispositivo di bloccaggio
no
categoria di sovratensione
3
grado di inquinamento
2
temperatura ambiente durante il funzionamento
-25 - 40
larghezza in unità di suddivisione
2
profondità di incasso
69.5 mm
adatto per installazione a incasso
no
protezione da scatto intempestivo
no
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare
1 - 25 mm
sezione conduttore collegabile multifilare
1 - 25 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PKN6-20/1N/C/03-MW 236675 IT_236675.pdf 160 Kbytes PKN6-20/1N/C/03-MW 236675 IT_236675.pdf
