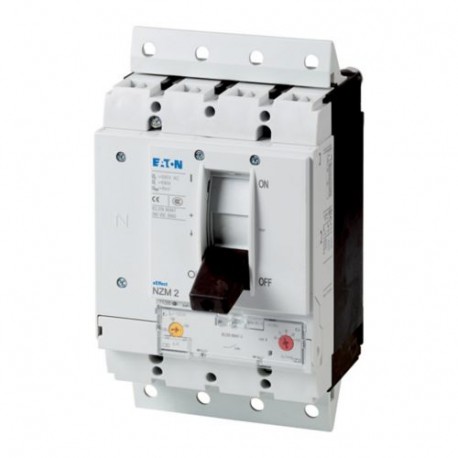

NZMH2-4-A63-SVE 113371 EATON MOELLER Interruttore automatico di potenza, 4p, 63A, adattatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH2-4-A63-SVE 113371 EATON MOELLER Interruttore automatico di potenza, 4p, 63A, adattatore

NZMH2-4-A63-SVE

113371

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttore automatico di potenza, 4p, 63A, adattatore

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM - EATON - MOELLER

NZM2 - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  interruttore automatico di potenza
Funzione di protezione
  protezione impianti e cavi
Norma/Approvazione
  IEC
Tecnica di installazione
  sistema semiestraibile a connettore
Tecnica di sgancio
  Sganciatore magnetotermico
Grandezza
  NZM2
Descrizione
  L'impostazione del valore di taratura nel conduttore neutro avviene in modo sincronizzato rispetto al valore di taratura Ir dei conduttori di fase.
Numero di poli
  a 4 poli
Dotazione standard
  collegamento a vite
Potere d'interruzione

400/415 V 50/60 Hz
IcukA150
Corrente nominale = corrente nominale ininterrotta

Corrente nominale = corrente nominale ininterrotta
In = IuA63
Neutral conductor
% del conduttore di faseA100
Campo di taratura

Sganciatore termico

IrA 50 - 63
Conduttore di fase
IrA 50 - 63
Sganciatore magnetico

senza ritardo
Ii = In x … 6 - 10
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
  protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente stoccaggio
 °C-40 - +80
Funzionamento
 °C-25 - +70
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
 g20 (durata dell'urto 20 ms)
Sezionamento sicuro secondo EN 61140

tra contatti ausiliari e contatti principali
 V AC500
tra contatti ausiliari
 V AC300
Peso
 kg3.5
Posizione di montaggio

Verticale e ruotato di 90° in ogni direzione
 >con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
  A piacere
Grado di protezione

Apparecchio
  nel campo degli elementi di comando: IP20 (grado di protezione base)
Custodia
  con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Morsetti di collegamento
  Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)


Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta
In = IuA63
Tensione nominale di tenuta ad impulso
Uimp
Circuito principale
 V8000
Contatti ausiliari
 V6000
Tensione nominale di impiego
UeV AC690



Il dato è valido per interruttori di protezione impianto a 3 poli con sganciatore magnetotermico NZMN(H)1(2)(3)-A… fino a 500 A.

Per manovre a tensione nominale d'impiego su 3 contatti vale:

fattore di correzione DC per valore di intervento dello sganciatore rapido: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Valore di taratura per Ii con DC = valore di taratura Ii AC/fattore di correzione DC

Commutazione da un polo su due contatti in serie Commutazione da un polo su tre contatti in serie
 >  >
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1000
Impiego in reti senza messa a terra
 V 690
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
240 V
IcmkA330
400/415 V
IcmkA330
440 V 50/60 Hz
IcmkA286
525 V 50/60 Hz
IcmkA105
690 V 50/60 Hz
IcmkA40
Potere nominale di interruzione sotto cortocircuito Icn
Icn
Icu IEC/EN 60947 sequenza di commutazione OtCO
IcukA
240 V, 50/60 Hz
IcukA150
400/415 V, 50/60 Hz
IcukA150
440 V, 50/60 Hz
IcukA130
525 V, 50/60 Hz
IcukA50
690 V, 50/60 Hz
IcukA20
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO
IcskA
240 V, 50/60 Hz
IcskA150
400/415 V, 50/60 Hz
IcskA150
440 V 50/60 Hz
IcskA130
525 V, 50/60 Hz
IcskA37.5
690 V 50/60 Hz
IcskA5

  Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibile

t = 0,3 s
IcwkA1.9
t = 1 s
IcwkA1.9
Categoria d'uso secondo IEC/EN 60947-2
  A
Potere nominale di chiusura e di apertura

Corrente nominale d'impiego
IeA
AC-1

380 V 400 V
IeA63
415 V
IeA63
690 V
IeA63
AC-3

380 V 400 V
IeA63
415 V
IeA63
660 V 690 V
IeA63
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U)
Manovre 20000
Durata, elettrica

AC-1

400 V 50/60 Hz
Manovre 10000
415 V 50/60 Hz
Manovre 10000
690 V, 50/60 Hz
Manovre 7500
AC-3

400 V 50/60 Hz
Manovre 6500
415 V 50/60 Hz
Manovre 6500
690 V, 50/60 Hz
Manovre 5000
Max. frequenza di manovra
man/hman/h120
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W19

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Tempo d'interruzione totale in caso di cortocircuito
 ms< 10
Sezioni di collegamento
Dotazione standard
  collegamento a vite
Cavo circolare Cu

Morsetto a mantello

Rigido
 mm21 x (10 - 16)
2 x (6-16)
Flessibile
 mm21 x (25 - 185)
2 x (25 - 70)
Morsetto a tunnel

Rigido
 mm21 x 16
flessibile
 mm2
flessibile
 mm21 x (25 - 185)
Collegamento a bullone e collegamento posteriore

direttamente sull'interruttore

rigido
 mm21 x (10 - 16)
2 x (6 - 16)
flessibile
 mm21 x (25 - 185)
2 x (25 - 70)
Cavo in alluminio o rame



rigido
 mm21 x 16
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm2 x 16 x 0.8
Bandella in rame, forata
max.mm10 x 24 x 0,8
Bandella in rame (numero lamelle x larghezza x spessore lamelle)

Morsetto a mantello


min.mm2 x 9 x 0.8

max.mm10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm2 x 16 x 0.8
Bandella in rame, forata
max.mm10 x 24 x 0,8
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M8
direttamente sull'interruttore


min.mm16 x 5

max.mm24 x 8
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA63
Dissipazione dell'apparecchio, in funzione della corrente
PvidW20.24
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu
 A63
Rated voltage
 V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA150
Overload release current setting
 A50 - 63
Adjustment range short-term delayed short-circuit release
 A0 - 0
Adjustment range undelayed short-circuit release
 A380 - 630
Integrated earth fault protection
  No
Type of electrical connection of main circuit
  Screw connection
Device construction
  Built-in device plug-in technique
Suitable for DIN rail (top hat rail) mounting
  No
DIN rail (top hat rail) mounting optional
  Yes
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Switched-off indicator available
  No
With under voltage release
  No
Number of poles
  4
Position of connection for main current circuit
  Front side
Type of control element
  Rocker lever
Complete device with protection unit
  Yes
Motor drive integrated
  No
Motor drive optional
  Yes
Degree of protection (IP)
  IP20
Curve caratteristiche
Dimensioni
Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
Distanza di sicurezza minima rispetto a parti vicine
Dati CAD
Ulteriori informazioni sul prodotto (link)

Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
