NZMN3-4-AE400/250 265892 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo Visualizza ingrandito

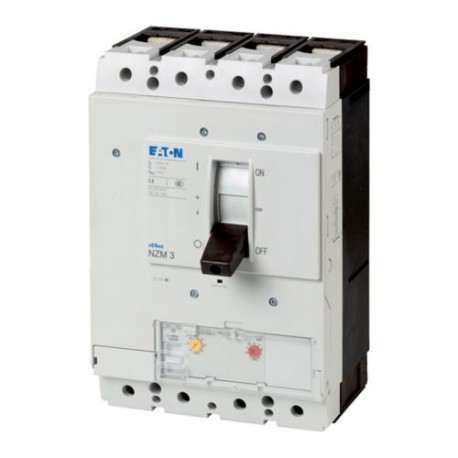

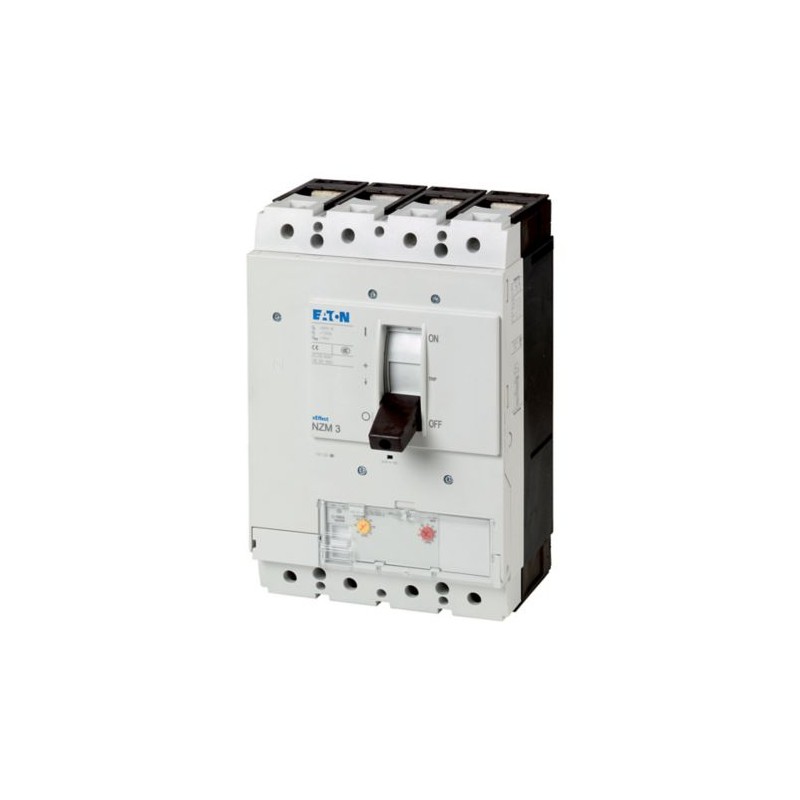

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMN3-4-AE400/250 265892 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo

NZMN3-4-AE400/250

265892

EATON-MOELLER

Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo

Automatico Int. NZM, 4P, 400A, 250A al 4° polo

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,346.52
Prezzo unitario: $2,346.52

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore, 4p, 400A, 250A in 4 ° polo
Interruttore NZM3, 4 poli, capacità di Commutazione 400/415 V 50 Hz( Icu ): 50 kA, corrente Nominale in = corrente nominale ininterrotta corrente Nominale in = corrente nominale ininterrotta( In = Ui ): 400, tipo di Installazione: Fissa, connessione a Vite, Standard/Approvazione: IEC, funzione di Protezione: Sistema via cavo e protezione

Programma di consegna

Gamma di prodotti
Interruttore
Funzione di protezione
Di sistema e la protezione dei cavi
Standard/Approvazione
IEC
Tipo di installazione
Fisso
Sistema di rilascio
Rilascio elettronico
Costruzione dimensioni
NZM3
Descrizione
Valore impostato nel conduttore di neutro è sincrono con il valore impostato Pi di principale polo.
R. m.s. valore di misura e di isolamento termico “a memoria”
Numero di poli
4 poli
Equipaggiamento Standard
Collegamento a vite
Capacità di commutazione
400/415 V 50 Hz [Icu]
50 kA
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
400 A
Conduttore di neutro [% del conduttore di fase]
60 CSA
Ridotta del conduttore di neutro di protezione
250 A
Neutro conduttore di protezione
Ridotta del conduttore di neutro di protezione
Gamma di impostazione
Di intervento per sovraccarico[Ir]
200 - 400 A
Di intervento per sovraccaricoPrincipale polo[Ir]
125 - 250
Corto circuito versioni[Irm]Non ritardata[Iio= Inx ...]
2 - 11

Dati tecnici

Generale
Standard
IEC/EN 60947
Protezione contro i contatti diretti
Dita e dorso della mano prova a VDE 0106 Parte 100
Climatiche di correzione
Calore umido, costante, IEC 60068-2-78
Calore umido, ciclico, IEC 60068-2-30
Temperatura ambienteTemperatura di stoccaggio
- 40 - + 70 °C
Temperatura ambienteOperazione
-25 - +70 °C
Meccanica resistenza agli urti (10 ms a metà sinusoidale urti secondo IEC 60068-2-27
20 (semi-sinusoidale shock 20 ms) g
Isolamento di sicurezza EN 61140Tra i contatti ausiliari e contatti principali
500 V AC
Isolamento di sicurezza EN 61140tra i contatti ausiliari
300 V AC
Peso
8.4 kg
Posizione di montaggio
Verticale e 90° in tutte le direzioni
Con la XFI di guasto a terra di pubblicazione:
- NZM1, N1, NZM2, N2: verticale e 90° in tutte le direzioni
con il plug-in unità di
- NZM1, N1, NZM2, N2: verticale di 90° a destra/sinistra
con cassetto estraibile:
- NZM3, N3: verticale di 90° a destra/sinistra
- NZM4, N4: verticale
con operatore remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e 90° in tutte le direzioni

Direzione di alimentazione in entrata
come richiesto
Grado di protezioneDispositivo
Operativo area controlli: IP20 (di base grado di protezione)
Grado di protezioneCustodie
Con isolante surround: IP40
Con blocco porta maniglia girevole: IP66
Grado di protezioneTerminazioni
Tunnel di collegamento: IP10
Fase isolatore e striscia terminale: IP00
Altri dati tecnici (foglio di catalogo)
Interruttori di circuito
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
400 A
Tensione d'impulso invarianza [Uimp]Contatti principali
8000 V
Tensione d'impulso invarianza [Uimp]Contatti ausiliari
6000 V
Tensione di esercizio nominale [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Uio]
1000 V
Utilizzare in rinvenuti sistemi di alimentazione
≦ 690 V
Capacità di commutazione
Nominale di corto circuito capacità [Icm]240 V [Icm]
187 kA
Nominale di corto circuito capacità [Icm]400/415 V [Icm]
105 kA
Nominale di corto circuito capacità [Icm]440 V-50/60 Hz [Icm]
74 kA
Nominale di corto circuito capacità [Icm]525 V 50/60 Hz [Icm]
53 kA
Nominale di corto circuito capacità [Icm]690 V 50/60 H [Ic]
40 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]440 V-50/60 Hz [Icu]
35 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]440 V-50/60 Hz [Ics]
35 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Nominale in cortocircuito Icn[Icn]
Massima fusibile di back-up, se previsto correnti di cortocircuito al percorso di installazione di superare la capacità di commutazione dell'interruttore.
Di breve durata nominale corrente nominalet = 0.3 s [Icw]
3.3 kA
Di breve durata nominale corrente nominalet = 1 s [Icw]
3.3 kA
Categoria di utilizzo IEC/EN 60947-2
Un
Durata di vita meccanica(di cui max. 50% di viaggio da shunt/sganciatore di minima tensione) [Operazioni]
Quindici mila
La durata della vita, elettricoAC-1400 V 50/60 Hz [Operazioni]
Cinque mila
La durata della vita, elettricoAC-1415 V 50/60 Hz [Operazioni]
Cinque mila
La durata della vita, elettricoAC-1690 V 50/60 Hz [Operazioni]
Tre mila
La durata della vita, elettricoAC--3400 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoAC--3415 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoAC--3690 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoMax. frequenza di funzionamento
60 Ops/h
Totale tempo di pausa in corto circuito
< 10 ms
La capacità dei morsetti
Equipaggiamento Standard
Collegamento a vite
Accessori opzionali
Finestra di terminale
Tunnel terminale
connessione sul retro
Conduttore tondo di rameFinestra di terminaleSolido
2 x 16 mmDue
Conduttore tondo di rameFinestra di terminaleStranded
1 x (35 - 240)
2 x (25-120) mmDue
Conduttore tondo di rameTunnel terminaleSolido
1 x 16 mmDue
Conduttore tondo di rameTunnel terminaleStranded1 foro
1 x (16 - 185) mmDue
Conduttore tondo di rameTunnel terminaleStrandedDoppio foro di montaggio
2 x (50 - 240)
mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreSolido
1 x 16
2 x 16 mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreStranded
1 x (25 - 240)
2 x (25 - 240) mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneConnessione larghezza di estensioneConnessione larghezza di estensione
2 x 300 mmDue
Al conduttore circolareTunnel terminaleSolido
1 x 16 mmDue
Al conduttore circolareTunnel terminaleStrandedStranded
1 x (25 - 185)2)mmDue
Al conduttore circolareTunnel terminaleStrandedDoppio foro
1 x (50 - 240)
2 x (50 - 240) mmDue
Al conduttore circolareTunnel terminaleStranded
2)Fino a 240 mm2 possono essere collegati a seconda del produttore di cavi.
Al conduttore circolareBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreSolido
1 x 16
2 x (10 - 16) mmDue
Al conduttore circolareBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreStranded
1 x (25 - 120)
2 x (25 - 120) mmDue
Cu striscia (numero di segmenti x larghezza x spessore segmento)Scatola terminale [min.]
6 x 16 x 0,8 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Scatola terminale [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessionePiatto in rame con fori [min.]
6 x 16 x 0,8 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessionePiatto in rame con fori [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessioneConnessione larghezza di estensione
(2 x) 10 x 50 x 1.0 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneCollegamento a vite
M10
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneDiretta sull'interruttore. [min.]
20 x 5 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneDiretta sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneConnessione larghezza di estensioneConnessione larghezza estensione [max.]
2 x (10 x 50) mm
Cavi di controllo
1 x (0.75 - 2.5)
2 x (0.75 - 1.5 mmDue

Verifica di progetto secondo la norma IEC/EN 61439

Dati tecnici per la verifica della progettazione
Corrente di funzionamento nominale specificato per la dissipazione del calore [In]
400 A
Attrezzature di dissipazione di calore, corrente-dipendente [Pvid]
72 W
Temperatura di funzionamento min.
-25 °C
Temperatura ambiente di funzionamento max.
+70 °C
IEC/EN 61439 verifica della progettazione
10.2 Resistenza dei materiali e componenti10.2.2 resistenza alla Corrosione
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.1 Verifica della stabilità termica di custodie
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.2 Verifica della resistenza dei materiali isolanti al calore normale
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.3 Verifica della resistenza dei materiali isolanti al calore anormale e al fuoco a causa di effetti interni elettrici
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.4 Resistenza ai raggi ultravioletti (UV)
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.5 di Sollevamento
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.6 impatto Meccanico
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.7 Iscrizioni
Soddisfa la norma di prodotto requisiti.
10.3 Grado di protezione delle ASSEMBLEE
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.4 le Distanze in aria e superficiali rispetto delle distanze
Soddisfa la norma di prodotto requisiti.
10.5 Protezione contro le scosse elettriche
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.6 Incorporazione di dispositivi di commutazione e componenti
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.7 Interno di circuiti elettrici e le connessioni
È il pannello del generatore di responsabilità.
10.8 Connessioni per i conduttori esterni
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.2 Potenza-frequenza di forza elettrica
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.3 relativa a specifiche di tenuta ad Impulso tensione
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.4 Test di contenitori di materiale isolante
È il pannello del generatore di responsabilità.
10.10 aumento di Temperatura
Quadrista è responsabile per l'aumento di temperatura di calcolo. Eaton fornirà la dissipazione di calore dei dati per i dispositivi.
10.11 Corto circuito valutazione
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.12 compatibilità Elettromagnetica
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.13 funzione Meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglietto di istruzioni (IL) viene osservato.

Dati tecnici ETIM 7.0

Bassa tensione di componenti industriali (EG000017) / Alimentazione interruttore per trafo/generatore/installazione di protezione (EC000228)
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione, la tecnologia di switch / interruttore di Circuito (LV < 1 kV) / interruttore di Circuito per il trasformatore di alimentazione, generatore e sistema di protezione ([email protected] [AJZ716013])
Nominale corrente permanente Ui
400 A
Tensione nominale
690 - 690 V
Nominale in cortocircuito lcu a 400 V, 50 Hz
50 kA
Sovraccarico di corrente rilascio di impostazione
200 - 400 A
Gamma di regolazione a breve termine ritardo di corto circuito di rilascio
0 - 0 di Un
Gamma di regolazione senza ritardo di corto circuito di rilascio
800 - 4400 Una
Integrato di guasto a terra di protezione
No
Tipo di collegamento elettrico del circuito principale
Collegamento a vite
La costruzione del dispositivo
Integrato nel dispositivo fisso incorporato tecnica
Adatto per guida DIN guida din montaggio
No
Guida DIN guida din montaggio opzionale
No
Numero di contatti ausiliari come contatto normalmente chiuso
Zero
Numero di contatti ausiliari come contatto normalmente aperto
Zero
Numero di contatti ausiliari come contatto
Zero
Con spento indicatore
No
Con sotto tensione di rilascio
No
Numero di poli
Quattro
Posizione di collegamento per il circuito di corrente principale
Lato anteriore
Tipo di elemento di controllo
Interruttore a levetta
Apparecchio completo di unità di protezione
Sì
Motore integrato
No
Motore auto opzionale
Sì
Grado di protezione (IP)
IP20

Caratteristiche

Curva caratteristica
123U171
Curva caratteristica
1230DIA-41
Corrente che percorre
Curva caratteristica
1230DIA-44
L'energia passante

Dimensioni

123X332
① Soffiano fuori area, distanza minima per le parti adiacenti
② Distanza Minima per le parti adiacenti
123X553

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZMN3-4-AE400/250 265892 265892_IT.pdf 564 Kbytes NZMN3-4-AE400/250 265892 265892_IT.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
