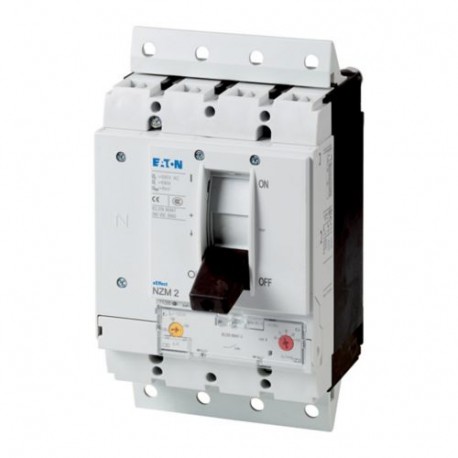

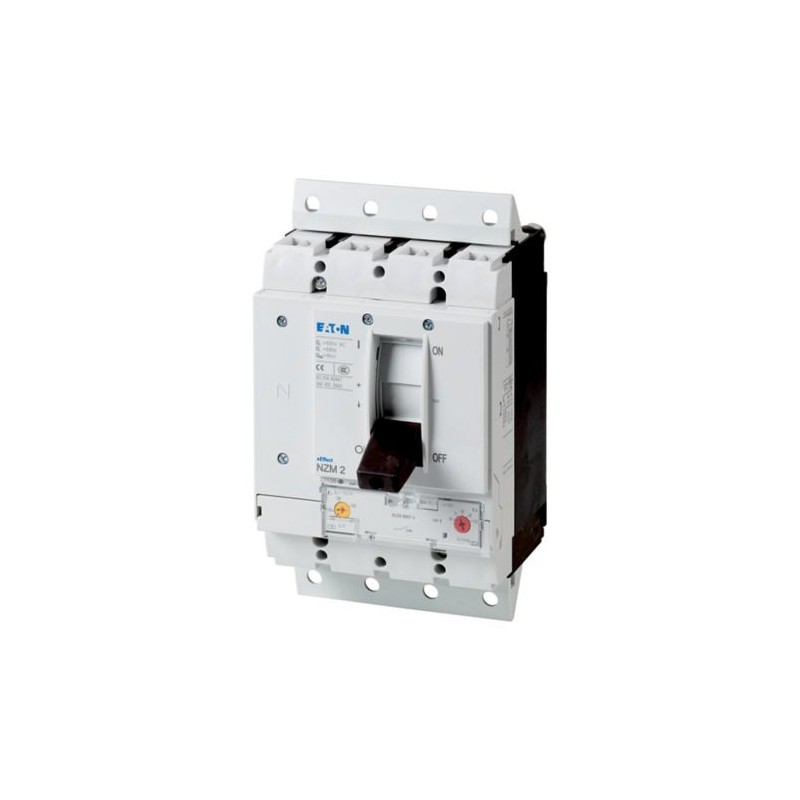

NZMB2-4-A125-SVE 113207 EATON ELECTRIC Interruttore automatico di potenza, 4p, 125A, adattatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMB2-4-A125-SVE 113207 EATON ELECTRIC Interruttore automatico di potenza, 4p, 125A, adattatore

NZMB2-4-A125-SVE

113207

EATON-MOELLER

Interruttore automatico di potenza, 4p, 125A, adattatore

Int. Auto NZM, 4P, 125A, Plug-in

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $691.95
Prezzo unitario: $691.95

Quantità Prezzo
1+$691.95
2+$691.96
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore automatico di potenza, 4p, 125A, adattatore

Programma di fornitura

Norma/Approvazione
IEC
Tecnica di installazione
sistema semiestraibile a connettore
Dotazione standard
collegamento a vite
Potere d'interruzione
400/415 V 50 Hz [Icu]
25 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
Corrente nominale = corrente nominale ininterrotta [In= Iu]
125 A
Campo di taratura
Sganciatore termico[Ir]
100 - 125 A
Sganciatore termicoConduttore di fase[Ir]
100 - 125 A
Sganciatore magnetico[Irm]senza ritardo[Ii= Inx …]
6 - 10

Dati tecnici

Generalità
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
125 A
Impiego in reti senza messa a terra
≦ 440 V
Potere d'interruzione
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
30 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V, 50/60 Hz [Icu]
15 kA
Sezioni di collegamento
Dotazione standard
collegamento a vite

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
27.61 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
125 A
tensione nominale
440 - 440 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
25 kA
intervallo di regolazione sganciatore di sovraccarico
100 - 125 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
6 - 10 A
protezione dalle dispersioni a terra integrata
no
tipo di collegamento circuito elettrico principale
raccordo a vite
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica con inserto a innesto
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
sì
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
segnalatore di intervento presente
no
con sganciatore di minima tensione
no
numero di poli
4
posizione del collegamento per circuito elettrico principale
davanti
esecuzione dell’elemento di azionamento
bilanciere
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP20

Curve caratteristiche

Caratteristica
123U176
Caratteristica
1230DIA-49
Caratteristica
1230DIA-53

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZMB2-4-A125-SVE 113207 IT_113207.pdf 429 Kbytes NZMB2-4-A125-SVE 113207 IT_113207.pdf
