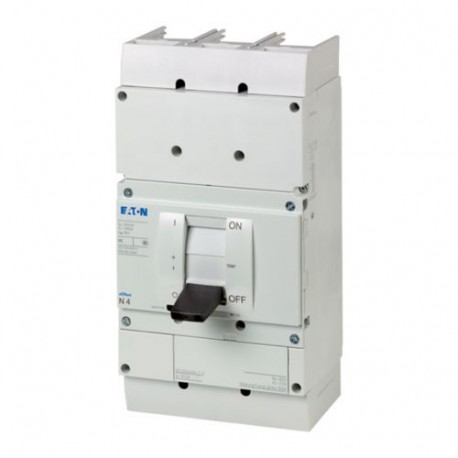

NS4-800-NA 102689 EATON MOELLER Interruttore automatico di potenza 3p 800A

NS4-800-NA

102689

EATON - MOELLER

Disponibile

Invio oggi

Interruttore automatico di potenza 3p 800A

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM - EATON - MOELLER

Compact sezionatori PN e N - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  sezionatore di potenza
Funzione di protezione
  Sezionatore di potenza/Interruttore generale
Norma/Approvazione
  UL/CSA, IEC
Tecnica di installazione
  Montaggio fisso
Grandezza
  N4
Descrizione
  IEC/EN 60947-2: interruttori automatici di potenza senza protezione contro le sovracorrenti (CBI-X) con caratteristiche di interruttore generale e caratteristiche di sezionatore secondo IEC/EN 60204.
Numero di poli
  A 3 poli
Dotazione standard
  collegamento a vite
Posizioni di commutazione
  I, +, 0
Corrente nominale = corrente nominale ininterrotta
In = IuA800
Corrente nominale = corrente nominale ininterrotta
In = IuA800
Potere d'interruzione

SCCR 480Y/277 V 60 Hz
IcukA65
SCCR 600Y/347 V 60 Hz
IcukA42
Sganciatore magnetico

senza ritardo
Ii = In x … 25000 A fisso
Dati tecnici
Sezionatori di potenza
Tensione nominale di tenuta ad impulso
Uimp
Circuito principale
 V8000
Contatti ausiliari
 V6000
Tensione nominale d'impiego
UeV AC690
Corrente nominale = corrente nominale ininterrotta
In = IuA800
Corrente nominale = corrente nominale ininterrotta
In = IuA800
Corrente nominale ininterrotta
IuA
IEC/EN 60947-3
IuA1200
UL 489, CSA 22,2 No. 5,1
IuA1200
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1000
Altri dati tecnici (catalogo sfogliabile)


Potere d'interruzione (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz
IcukA125
SCCR 480Y/277 V 60 Hz
IcukA65
SCCR 600Y/347 V 60 Hz
IcukA42
Potere nominale di chiusura sotto corto circuito
240 V 50/60 Hz
IcmkA187
400/415 V 50/60 Hz
IcmkA154
440 V 50/60 Hz
IcmkA143
525 V 50/60 Hz
IcmkA84
690 V 50/60 Hz
IcmkA74
Potere nominale di interruzione sotto cortocircuito Icn
Icu IEC/EN 60947 sequenza di commutazione OtCO
IcukA
240 V 50/60 Hz
IcukA85
400/415 V 50/60 Hz
IcukA70
440 V 50/60 Hz
IcukA65
525 V 50/60 Hz
IcukA40
690 V 50/60 Hz
IcukA35
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO
IcskA
230 V 50/60 Hz
IcskA43
400/415 V 50/60 Hz
IcskA35
440 V 50/60 Hz
IcskA33
525 V 50/60 Hz
IcskA20
690 V 50/60 Hz
IcskA18
Durata meccanica
Manovre 10000
Max. frequenza di manovra
man/hman/h60
Durata, elettrica
400 V 50/60 Hz
Manovre 3000
415 V 50/60 Hz
Manovre 2000
690 V 50/60 Hz
Manovre 2000
400 V 50/60 Hz
Manovre 2000
415 V 50/60 Hz
Manovre 2000
690 V 50/60 Hz
Manovre 1000
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W97

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Tempo d'interruzione totale in caso di cortocircuito
 ms< 25 415 V; < 35 > 415 V
Sezioni di collegamento
Dotazione standard
  collegamento a vite
Cavo circolare Cu

Morsetto a tunnel

flessibile
 mm2
4 fori
 mm24 x (50 - 240)
Collegamento a bullone e collegamento posteriore

Piastra di collegamento

1 foro
min.mm21 x (120 - 300)
1 foro
max.mm22 x (95 - 300)
Piastra di collegamento

2 fori
min.mm22 x (95 - 185)
2 fori
max.mm24 x (35 - 185)
Piastre di collegamento allargate
 mm2
Piastre di collegamento allargate
 mm24 x 300
6 x (95 - 240)
Cavo in alluminio o rame



flessibile
 mm2
4 fori
 mm24 x (50 - 240)
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm(2 x) 10 x 50 x 1,0
Bandella in rame, forata
max.mm(2 x) 10 x 50 x 1,0
Piastre di collegamento allargate
 mm(2 x) 10 x 80 x 1.0
Bandella in rame (numero lamelle x larghezza x spessore lamelle)

Morsetto piatto per bandella in rame semplice


min.mm6 x 16 x 0.8

max.mm(2 x) 10 x 32 x 1,0
Piastra di collegamento

1 foro
 mm(2 x) 10 x 50 x 1.0
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm(2 x) 10 x 50 x 1,0
Bandella in rame, forata
max.mm(2 x) 10 x 50 x 1,0
Piastre di collegamento allargate
 mm(2 x) 10 x 80 x 1.0
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M10
direttamente sull'interruttore


min.mm25 x 5

max.mm2 x (50 x 10)
Piastra di collegamento

1 foro
min.mm25 x 5
1 foro
max.mm2 x (50 x 10)
Piastra di collegamento

2 fori
 mm2 x (50 x 10)
Piastre di collegamento allargate
 mm
Piastre di collegamento allargate
min.mm60 x 10
Piastre di collegamento allargate
max.mm2 x (80 x 10)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA800
Dissipazione dell'apparecchio, in funzione della corrente
PvidW71.04
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu
 A800
Rated voltage
 V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA70
Overload release current setting
 A0 - 0
Adjustment range short-term delayed short-circuit release
 A0 - 0
Adjustment range undelayed short-circuit release
 A25000 - 25000
Integrated earth fault protection
  No
Type of electrical connection of main circuit
  Screw connection
Device construction
  Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
  No
DIN rail (top hat rail) mounting optional
  Yes
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Switched-off indicator available
  No
With under voltage release
  No
Number of poles
  3
Position of connection for main current circuit
  Front side
Type of control element
  Rocker lever
Complete device with protection unit
  Yes
Motor drive integrated
  No
Motor drive optional
  Yes
Degree of protection (IP)
  IP20
Approvazioni
Product Standards  UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.  E148671
UL Category Control No.  WJAZ
CSA File No.  022086
CSA Class No.  4652-06
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes
Suitable for  Feeder circuits, branch circuits
Current Limiting Circuit-Breaker  No
Max. Voltage Rating  600 V
Degree of Protection  IEC: IP20; UL/CSA Type: -
Dimensioni
Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici:
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
Distanza di sicurezza minima rispetto a parti vicine
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL01208009Z (AWA1230-1992) Interruttori automatici di potenza, apparecchio base


Datasheet - PDF
