Visualizza ingrandito

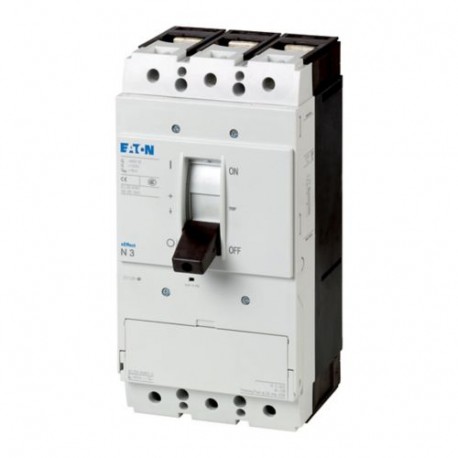

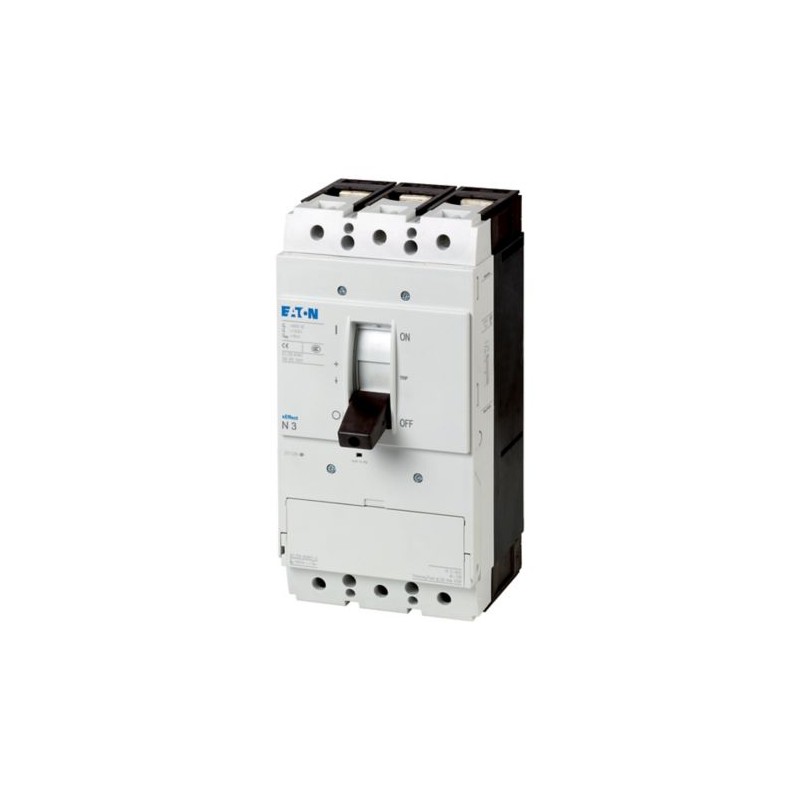

NS3-600-NA 102688 0004315512 EATON ELECTRIC Interruttore automatico di potenza 3p 600A
NS3-600-NA
102688
0004315512
EATON-MOELLER
Interruttore automatico di potenza 3p 600A
Interruttore automatico di potenza
apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Interruttore automatico di potenza
Interruttore automatico di potenza, N3, sezionatore di potenza, A 3 poli, Potere d'interruzione SCCR 480Y/277 V 60 Hz Icu: 100 kA, Potere d'interruzione SCCR 600Y/347 V 60 Hz Icu: 50 kA, Corrente nominale = corrente nominale ininterrotta In = Iu: 600 A, Corrente nominale = corrente nominale ininterrotta In = Iu: 600 A, Norma/Approvazione: UL/CSA, IEC, Tecnica di installazione: Montaggio fisso, collegamento a vite, Funzione di protezione: Sezionatore di potenza/Interruttore generale
Programma di fornitura
Assortimento
sezionatore di potenza
Funzione di protezione
Sezionatore di potenza/Interruttore generale
Norma/Approvazione
UL/CSA, IEC
Tecnica di installazione
Montaggio fisso
Grandezza
N3
Descrizione
IEC/EN 60947-2: interruttori automatici di potenza senza protezione contro le sovracorrenti (CBI-X) con caratteristiche di interruttore generale e caratteristiche di sezionatore secondo IEC/EN 60204.
Numero di poli
A 3 poli
Dotazione standard
collegamento a vite
Posizioni di commutazione
I, +, 0
Corrente nominale = corrente nominale ininterrotta [In= Iu]
600 A
Corrente nominale = corrente nominale ininterrotta [In= Iu]
600 A
Potere d'interruzione
SCCR 480Y/277 V 60 Hz [Icu]
100 kA
SCCR 480 V 60 Hz [Icu]
100 kA
SCCR 600Y/347 V 60 Hz [Icu]
50 kA
SCCR 600 V 60 Hz [Icu]
50 kA
Sganciatore magnetico
[Irm]
[Irm]senza ritardo
[Ii= Inx …]
[Ii= Inx …]6600 A fisso
Dati tecnici
Sezionatori di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
690 V AC
Corrente nominale = corrente nominale ininterrotta [In= Iu]
600 A
Corrente nominale = corrente nominale ininterrotta [In= Iu]
600 A
Corrente nominale ininterrotta [Iu]IEC/EN 60947-3 [Iu]
600 A
Corrente nominale ininterrotta [Iu]UL 489, CSA 22,2 No. 5,1 [Iu]
600 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Altri dati tecnici (catalogo sfogliabile)
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Posizione di montaggio
| Verticale e ruotato di 90° in ogni direzione | |
  | con modulo di protezione differenziale XFI: |
| - NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione | |
| con dispositivo rimovibile: | |
| - NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra | |
| con dispositivo estraibile: | |
| - NZM3, N3: verticale, 90° sinistra | |
| - NZM4, N4: verticale | |
| con comando a distanza: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione | |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Separatore di fase e morsetto a nastro: IP00
Potere d'interruzione (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [Icu]
150 kA
SCCR 480Y/277 V 60 Hz [Icu]
100 kA
SCCR 480 V 60 Hz [Icu]
100 kA
SCCR 600Y/347 V 60 Hz [Icu]
50 kA
SCCR 600 V 60 Hz [Icu]
50 kA
Potere nominale di chiusura sotto corto circuito [Icm]
240 V 50/60 Hz [Icm]
330 kA
400/415 V 50/60 Hz [Icm]
330 kA
440 V 50/60 Hz [Icm]
286 kA
525 V 50/60 Hz [Icm]
143 kA
690 V 50/60 Hz [Icm]
74 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V 50/60 Hz [Icu]
150 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V 50 Hz [Icu]
150 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V 50/60 Hz [Icu]
130 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V 50/60 Hz [Icu]
65 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V 50/60 Hz [Icu]
35 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]230 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
130 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V 50/60 Hz [Ics]
33 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
9 kA
Durata meccanica [Manovre]
15000
Max. frequenza di manovra [man/h]
60 man/h
Durata, elettrica
400 V 50/60 Hz [Manovre]
5000
415 V 50/60 Hz [Manovre]
3000
690 V 50/60 Hz [Manovre]
3000
400 V 50/60 Hz [Manovre]
2000
415 V 50/60 Hz [Manovre]
2000
690 V 50/60 Hz [Manovre]
2000
< 10 ms
Sezioni di collegamento IEC
Dotazione standard
collegamento a vite
Accessori opzionali
Morsetti a mantello
Morsetti a tunnel
Attacchi posteriori
Morsetti a tunnel
Attacchi posteriori
Linee Cu, cavo CuMorsetto a mantelloRigido
2 x 16 mm2
Linee Cu, cavo CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibile1 foro
1 x (25 - 185) mm2
Linee Cu, cavo CuMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
2 x 16 mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Linee Cu, cavo CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Cavo in alluminioMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminioMorsetto a tunnelflessibile1 foro
1 x (25 - 185)2)mm2
Cavo in alluminioMorsetto a tunnelflessibile
2)In base alla casa produttrice dei cavi, collegabile fino a 240 mm²
Cavo in alluminioMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16) mm2
2 x (10 - 16) mm2
Cavo in alluminioCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Sezioni di collegamento NA
Linee Cu, cavo CuMorsetto a mantelloFlessibile
1 x (2 - 500) AWG/kcmil
Linee Cu, cavo CuMorsetto a tunnelrigido
1 x 6 AWG
Linee Cu, cavo CuMorsetto a tunnelFlessibileForo doppio
1 x (0 - 500)
2 x (0 - 500) AWG/kcmil
2 x (0 - 500) AWG/kcmil
Linee Cu, cavo CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 500 AWG/kcmil
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
600 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
108 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Interuttore di protezione per trasformatori e motori (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti (ecl@ss13-27-37-04-09 [AJZ716018])
Corrente nominale permanente Iu
A
Tensione nominale
690 - 690 V
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
kA
Intervallo di regolazione sganciatore di sovraccarico
0 - 0 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
Intervallo di regolazione dell’attivatore di corto circuito non ritardato
6600 - 6600 A
Potenza dissipata
W
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Protezione dalle dispersioni a terra integrata
No
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Adatto per montaggio su guida a cappello
No
Montaggio su guida a DIN opzionale
Si
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Segnalatore di intervento presente
No
Con sganciatore di minima tensione integrato
No
Numero di poli
3
Posizione del collegamento per circuito elettrico principale
Davanti
Tipologia di azionamento
Levetta singola
Apparecchio completo con unità di sicurezza
Si
Azionamento a motore integrato
No
Azionamento a motore opzionale
Si
Grado di protezione (IP)
IP20
Approvazioni
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E148671
UL Category Control No.
WJAZ
CSA File No.
022086
CSA Class No.
4652-06
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
600 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NS3-600-NA 0004315512 102688 IT_102688.pdf | 124 Kbytes |
 |
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
