NZMN3-S400-AVE

113525

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

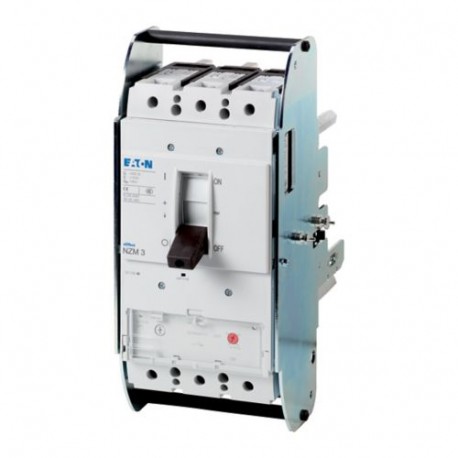

Interruttore automatico di potenza, 3p, 400A, cassetto

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM - EATON - MOELLER

NZM3 - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  interruttore automatico di potenza
Funzione di protezione
  protezione contro corto circuiti
Norma/Approvazione
  IEC
Tecnica di installazione
  Tecnica di estrazione
Tecnica di sgancio
  Sganciatore magnetotermico
Grandezza
  NZM3
Descrizione
  Protezione motore in collegamento con relè termico
con sganciatore magnetico
senza sganciatore termico lr
IEC/EN 60947-4-1, IEC/EN 60947-2
Gli interruttori automatici di potenza soddisfano tutti i requisiti della categoria d'uso AC‐-3.
Numero di poli
  A 3 poli
Dotazione standard
  collegamento a vite
Corrente nominale = corrente nominale ininterrotta
In = IuA400
Potere d'interruzione

400/415 V 50/60 Hz
IcukA50
Campo di taratura

Sganciatore magnetico

senza ritardo
Ii = In x … 6 - 10
Potenza nominale d'impiego AC-3 a 400 V 50/60 Hz

380 V 400 V
PkW200
Corrente nominale d'impiego AC-3 a 400 V 50/60 Hz

400 V
IeA349
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
  protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente stoccaggio
 °C-40 - +80
Funzionamento
 °C-25 - +70
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
 g20 (durata dell'urto 20 ms)
Sezionamento sicuro secondo EN 61140

tra contatti ausiliari e contatti principali
 V AC500
tra contatti ausiliari
 V AC300
Peso
 kg6.34
Posizione di montaggio

Verticale e ruotato di 90° in ogni direzione
 >con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
  A piacere
Grado di protezione

Apparecchio
  nel campo degli elementi di comando: IP20 (grado di protezione base)
Custodia
  con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Morsetti di collegamento
  Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)


Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta
In = IuA400
Tensione nominale di tenuta ad impulso
Uimp
Circuito principale
 V8000
Contatti ausiliari
 V6000
Tensione nominale di impiego
UeV AC690
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1000
Impiego in reti senza messa a terra
 V 690
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
240 V
IcmkA187
400/415 V
IcmkA105
440 V 50/60 Hz
IcmkA74
525 V 50/60 Hz
IcmkA53
690 V 50/60 Hz
IcmkA40
Potere nominale di interruzione sotto cortocircuito Icn
Icn
Icu IEC/EN 60947 sequenza di commutazione OtCO
IcukA
240 V, 50/60 Hz
IcukA85
400/415 V, 50/60 Hz
IcukA50
440 V, 50/60 Hz
IcukA35
525 V, 50/60 Hz
IcukA25
690 V, 50/60 Hz
IcukA20
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO
IcskA
240 V, 50/60 Hz
IcskA85
400/415 V, 50/60 Hz
IcskA50
440 V 50/60 Hz
IcskA35
525 V, 50/60 Hz
IcskA13
690 V 50/60 Hz
IcskA5

  Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibile

t = 0,3 s
IcwkA3.3
t = 1 s
IcwkA3.3
Categoria d'uso secondo IEC/EN 60947-2
  A
Potere nominale di chiusura e di apertura

Corrente nominale d'impiego
IeA
AC-1

380 V 400 V
IeA400
415 V
IeA400
690 V
IeA400
AC-3

380 V 400 V
IeA400
415 V
IeA400
660 V 690 V
IeA400
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U)
Manovre 15000
Durata, elettrica

AC-1

400 V 50/60 Hz
Manovre 5000
415 V 50/60 Hz
Manovre 5000
690 V, 50/60 Hz
Manovre 3000
AC-3

400 V 50/60 Hz
Manovre 2000
415 V 50/60 Hz
Manovre 2000
690 V, 50/60 Hz
Manovre 2000
Max. frequenza di manovra
man/hman/h60
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W40

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Tempo d'interruzione totale in caso di cortocircuito
 ms< 10
Sezioni di collegamento
Dotazione standard
  collegamento a vite
Cavo circolare Cu

Morsetto a mantello

Rigido
 mm22 x 16
Flessibile
 mm21 x (35 - 240)
2 x (25-120)
Morsetto a tunnel

flessibile
 mm2
flessibile
 mm21 x (25 - 185)
Foro doppio
 mm21 x (50 - 240)
2 x (50 - 240)
Collegamento a bullone e collegamento posteriore

direttamente sull'interruttore

rigido
 mm21 x 16
2 x (10 - 16)
flessibile
 mm21 x (25 - 120)
2 x (25 - 120)
Cavo in alluminio o rame



rigido
 mm21 x 16
flessibile
 mm2
Foro doppio
 mm21 x (50 - 240)
2 x (50 - 240)
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm6 x 16 x 0,8
Bandella in rame, forata
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Piastre di collegamento allargate
 mm(2 x) 10 x 50 x 1.0
Bandella in rame (numero lamelle x larghezza x spessore lamelle)

Morsetto a mantello


min.mm6 x 16 x 0.8
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm6 x 16 x 0,8
Bandella in rame, forata
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Piastre di collegamento allargate
 mm(2 x) 10 x 50 x 1.0
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M10
direttamente sull'interruttore


min.mm20 x 5

max.mm30 x 10
+ 30 x 5
Piastre di collegamento allargate
 mm
Piastre di collegamento allargate
max.mm2 x (10 x 50)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA400
Dissipazione dell'apparecchio, in funzione della corrente
PvidW72.48
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Overload release current setting
 A0 - 0
Adjustment range undelayed short-circuit release
 A2400 - 4000
Thermal protection
  No
Phase failure sensitive
  No
Switch off technique
  Magnetic
Rated operating voltage
 V690 - 690
Rated permanent current Iu
 A400
Rated operation power at AC-3, 230 V
 kW132
Rated operation power at AC-3, 400 V
 kW200
Type of electrical connection of main circuit
  Screw connection
Type of control element
  Rocker lever
Device construction
  Built-in device slide-in technique (withdrawable)
With integrated auxiliary switch
  No
With integrated under voltage release
  No
Number of poles
  3
Rated short-circuit breaking capacity lcu at 400 V, AC
 kA50
Degree of protection (IP)
  IP20
Height
 mm260
Width
 mm185
Depth
 mm346
Dimensioni
Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
Distanza di sicurezza minima rispetto a parti vicine
Dati CAD
Ulteriori informazioni sul prodotto (link)

Datasheet - PDF
