Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
15 (durata dell'urto 11 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione |
| con modulo di protezione differenziale XFI: |
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione |
con dispositivo rimovibile: |
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra |
con dispositivo estraibile: |
- NZM3, N3: verticale, 90° destra/sinistra |
- NZM4, N4: verticale |
con comando a distanza: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)

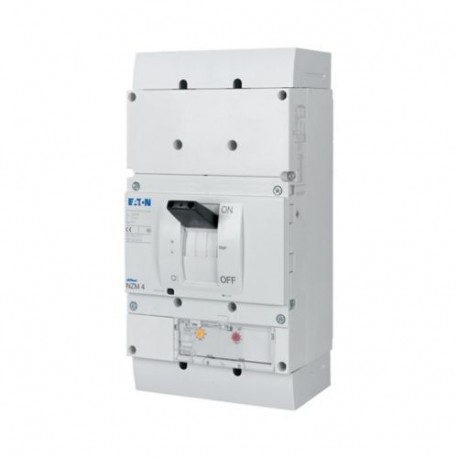

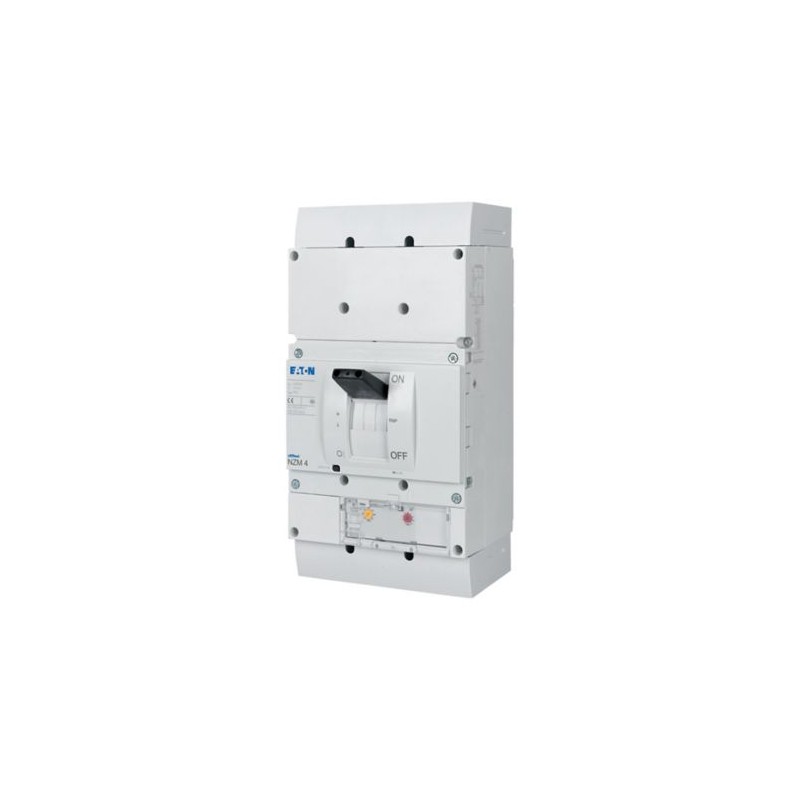

Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1250 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 525 V
Potere nominale di chiusura sotto corto circuito [Icm]240 V [Icm]
105 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V [Icm]
105 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
74 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
53 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
40 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
50 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
50 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
35 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V, 50/60 Hz [Icu]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V, 50/60 Hz [Icu]
20 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
37 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
37 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
26 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V, 50/60 Hz [Ics]
19 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
15 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibilet = 0,3 s [Icw]
19.2 kA
Corrente nominale di breve durata ammissibilet = 1 s [Icw]
19.2 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U) [Manovre]
10000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
3000
Durata, elettricaAC-1415 V 50/60 Hz [Manovre]
3000
Durata, elettricaAC-1690 V, 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3400 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3415 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3690 V, 50/60 Hz [Manovre]
1000
Durata, elettricaMax. frequenza di manovra [man/h]
60 man/h
Tempo totale di interruzione al cortocircuito
< 25 ≦ 415 V; < 35 > 415 V ms
Dotazione standard
collegamento a vite
Accessori opzionali
Morsetti a tunnel
Attacchi posteriori
Morsetto per bandella
Cavo circolare CuMorsetto a tunnelflessibile4 fori
4 x (50 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (120 - 185)
4 x (50 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [min.]
1 x (120 - 300) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [max.]
2 x (95 - 300) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento2 fori [min.]
2 x (95 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento2 fori [max.]
4 x (35 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
4 x 300
6 x (95 - 240) mm2
Conduttore circolare AIMorsetto a tunnelflessibile4 fori
4 x (50 - 240) mm2
Conduttore circolare AICollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [min.]
1 x (185 - 240) mm2
Conduttore circolare AICollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [max.]
2 x (70 - 185) mm2
Conduttore circolare AICollegamento a bullone e collegamento posteriorePiastra di collegamento2 fori
4 x 50 mm2
Conduttore circolare AICollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 240
6 x (70 - 240) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto piatto per bandella in rame semplice [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto piatto per bandella in rame semplice [max.]
(2 x) 10 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Piastra di collegamento1 foro
(2 x) 10 x 50 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
5 x 25 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
(2 x) 10 x 50 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 80 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
25 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
2 x (50 x 10) mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [min.]
25 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [max.]
2 x (50 x 10) mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento2 fori
2 x (50 x 10) mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [min.]
60 x 10 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (80 x 10) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
