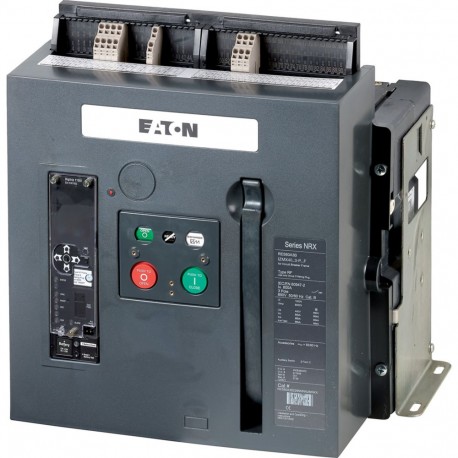

IZMX40N3-P12F 149719 EATON MOELLER Interruttore automatico di potenza, 3p, 1250 A, fisso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX40N3-P12F 149719 EATON MOELLER Interruttore automatico di potenza, 3p, 1250 A, fisso

IZMX40N3-P12F

149719

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttore automatico di potenza, 3p, 1250 A, fisso

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori IZM - EATON - MOELLER

IZMX16 (Accessori) - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Interruttore aperto/interruttore di potenza
Assortimento
  Interruttore aperto
Portata
  Fino a 4000 A
Funzione di protezione
  Protezione professionale
Tecnica di installazione
  Montaggio fisso
Grandezza
  IZMX40
Tecnica di sgancio
  Sganciatore elettronico
Norma/Approvazione
  IEC
Numero di poli
  A 3 poli
Grado di protezione
  IP20, IP55 con calotta di protezione, cornice porta IP41

  adatto per selettività di zona
adatto per la comunicazione
con monitoraggio sistema integrato
con possibilità di test integrata
con display LCD grafico a colori
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta
In = IuA1250
fino a 440 V 50/60 Hz
IcukA85
fino a 440 V 50/60 Hz
IcskA85
Sganciatore termico min.
IrA625
Sganciatore termico max.
IrA1250
senza ritardo
Ii = In x … 2 - 12, OFF
con ritardo
Isd = Ir x … 2 - 10
Note

Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947
Temperatura ambiente

Stoccaggio
ϑ°C-40 - +70 ((apparecchi con display LCD -20 - +70)
Funzionamento (a giorno)
 °C-25 - +70 ((apparecchi con display LCD -20 - +70)
Posizione di montaggio



Categoria d'uso
  b
Grado di protezione
  IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
  A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta
In = IuA1250
Corrente nominale ininterrotta a 50 ℃
IuA1250
Corrente nominale ininterrotta a 60 ℃
IuA1250
Corrente nominale ininterrotta a 70 ℃
IuA1250
Tensione nominale di tenuta ad impulso
UimpV AC12000
Tensione nominale di impiego
UeV AC690
Impiego in rete IT fino a U = 440 V
IITkA57.6
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV1000
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
fino a 440 V 50/60 Hz
IcmkA187
fino a 690 V 50/60 Hz
IcmkA166
Corrente nominale di breve durata ammissibile 50/60 Hz

t = 1 s
IcwkA85
t = 3 s
IcwkA66
Potere nominale di interruzione sotto cortocircuito Icn
Icn
Icu IEC/EN 60947 sequenza di commutazione O-t-CO

fino a 240 V 50/60 Hz
IcukA85
fino a 440 V 50/60 Hz
IcukA85
fino a 690 V 50/60 Hz
IcukA75
Ics IEC/EN 60947 sequenza di commutazione O-t-CO-t-CO

fino a 240 V 50/60 Hz
IcskA85
fino a 440 V 50/60 Hz
IcskA85
fino a 690 V 50/60 Hz
IcskA75
Tempi di commutazione

Tempo di inserzione tramite bobina di inserzione
 ms35
Tempo di disinserzione totale tramite sganciatore a lancio di corrente
 ms22
Tempo di disinserzione totale tramite sganciatore di minima tensione
 ms37


Tempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco)
 ms45
Frequenza di manovra massima
Manovre/h 60
Dissipazione con corrente nominale In con carico simmetrico a 3 fasi

A incasso fisso
 W60
Peso
A incasso fisso

a 3 poli
 kg43
a 4 poli
 kg56
Sezioni di collegamento
Sbarra in Cu

A incasso fisso

nero
 mm1 x 60 x 10

  Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.



Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili.

Note
  Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA1250
Dissipazione dell'apparecchio, in funzione della corrente
PvidW60
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu
 A1250
Rated voltage
 V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA85
Overload release current setting
 A625 - 1250
Adjustment range short-term delayed short-circuit release
 A2500 - 12500
Adjustment range undelayed short-circuit release
 A2500 - 15000
Integrated earth fault protection
  No
Type of electrical connection of main circuit
  Rail connection
Device construction
  Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
  No
DIN rail (top hat rail) mounting optional
  No
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  2
Switched-off indicator available
  Yes
With under voltage release
  No
Number of poles
  3
Position of connection for main current circuit
  Back side
Type of control element
  Push button
Complete device with protection unit
  Yes
Motor drive integrated
  No
Motor drive optional
  Yes
Degree of protection (IP)
  IP20
