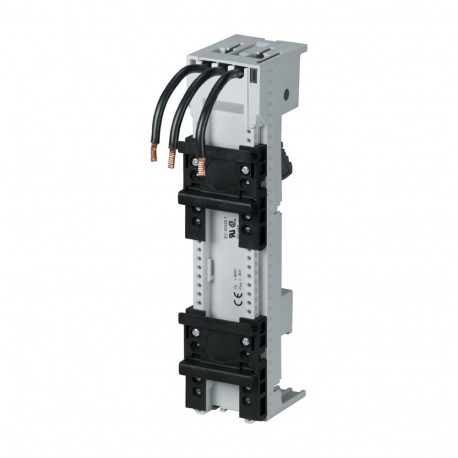

BBA0-25/2TS 101481 EATON ELECTRIC Adattatore per sbarre, 45mm, 25A, 2TS Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA0-25/2TS 101481 EATON ELECTRIC Adattatore per sbarre, 45mm, 25A, 2TS

BBA0-25/2TS

101481

EATON-MOELLER

4

Adattatore per sbarre, 45mm, 25A, 2TS

Scheda di sbarre; 45 mm; 25; 2 TS

Maggiori dettagli


apparecchi elettrici a bassa tensione > adattatore per bus system

Interruttori Protezione motore PKZ (Accessori)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $104.19
Prezzo unitario: $26.05

Quantità Prezzo
4+$26.05
8+$23.01
12+$21.78
16+$21.56
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Adattatore per sbarre, 45mm, 25A, 2TS
Adattatore per sbarre 45mm per sistema di sbarre 60mm, due guide DIN, tre cavi pronti al collegamento (AWG12 / 4mm²) per il collegamento all'apparecchiatura, impiego universale, guide DIN spostabili con passo 1,25mm, corrente nominale d'impiego: 25A

Programma di fornitura

Assortimento
Accessori
accessori
Adattatori per sbarre
Assortimento
sistema 60-mm
Omologato secondo UL 508
Per il montaggio su sbarre piatte in rame con 60 mm di interasse sbarre, per spessore sbarra di 5 mm e 10 mm.
Corrente nominale d'impiego 25A
Impiego universale
Tensione nominale d'impiego [Ue]
690 V
Corrente nominale d'impiego [Ie]
25 A
Sezione conduttori
AWG 12
(4 mm²)
Larghezza di adattatore
45 mm
Lunghezza adattatore
200 mm
Guida DIN a scatto
2 Numero
Larghezza di adattatore
45 mm
Note
Le guide di montaggio possono essere spostate all'interno di una griglia di 1,25 mm.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
25 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
1.9 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Adattatore per bus system (EC001531)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) (ecl@ss13-27-37-03-04 [ACN951016])
Componenti guida di supporto
2 guide portanti
Esecuzione del collegamento elettrico
3 conduttori AWG 12
Corrente nominale In
25 A
Spessore min. del binario elettrificato
5 mm
Spessore max. del binario elettrificato
10 mm
Larghezza dell’adattatore
45 mm
Larghezza delle guide
35 mm
Distanza delle guide
60 mm

Approvazioni

Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
