Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 62026

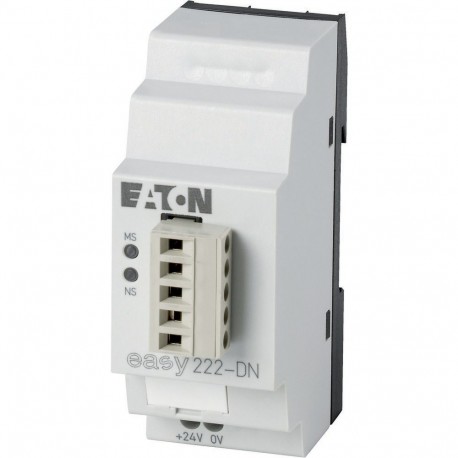

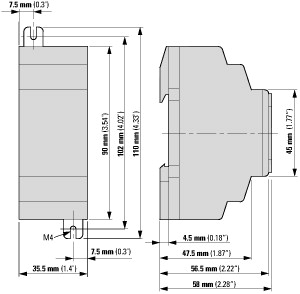

Dimensioni (B x H x P)
35,5 x 90 x 58 (2 unità passo) mm
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
II/2
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (IEC/EN 61000-4-3, RFI) [V/m]
10
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0,5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Tensione nominale di impiego [Ue]
24 (-15/+20 %) V
Campo ammesso
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Max. assorbimento di corrente (a 24 V DC)
tip. 200 mA
Interruzioni di tensione
≤ 10 ms
Dissipazione a 24 V DC
4,8 W
Ondulazione residua
< 5 %
Interruzioni di tensione
≤ 10 ms
Protezione contro inversioni di polarità
Tensione di alimentazione ASI
Sì
Alimentazione
LED stato modulo (MS): verde
Display a LED
LED-Network-Status (NS): rot/grün
Tipi di collegamento
a 5 poli, morsetto a vite sfilabile
Sezionamento di potenziale
Bus per la tensione di alimentazione (semplice), bus e alimentazione per l'apparecchio base EASY (sezionamento sicuro)
Velocità di trasmissione dati in baud
Ricerca automatica fino a 500 kBit⁄s
Resistenze di terminazione bus
necessaria terminazione bus esterna separata (120 Ω)
Indirizzi bus
0 - 63 indirizzabile tramite apparecchio di base easy con display o EASY-SOFT
Serviziciclico
tutti i dati R1 - R16, S1 - S8
Serviziaciclico
Read⁄Write, ora, giorno, ora legale-solare Tutti i parametri dei relè funzionali EASY
