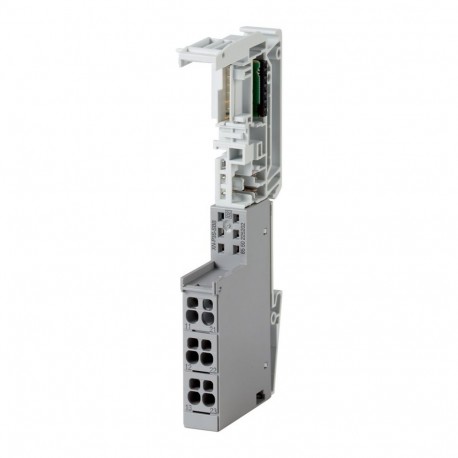

XN-P3S-SBB 140085 EATON ELECTRIC Modulo base disco XI/ON, per alimentazione, vite, 3 piani di collegamento
XN-P3S-SBB
140085
EATON-MOELLER
Modulo base disco XI/ON, per alimentazione, vite, 3 piani di collegamento
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – telaio di montaggio
Moduli I / O remoti XION
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo base disco XI/ON, per alimentazione, vite, 3 piani di collegamento
Rack portaschede, Moduli base, rondella, XI/ON, Piani di collegamento: 3 piani di collegamento, Tipi di collegamento: Morsetti a vite, per modulo su piastra, Modulo base per l'alimentazione di campo, Modulo base per l'alimentazione gateway (con XN-BR-24VDC-D), Grado di protezione: IP20, utilizzo con: XN-BR-24VDC-D, XN-PF-24VDC-D, XN-PF-120/230VAC-D, Conformità alle norme: EN 61000-6-2, EN 61000-6-4, EN 61131-2
Programma di fornitura
Funzione
Moduli base, rondella, XI/ON
Piani di collegamento
3 piani di collegamento
Tipi di collegamento
Morsetti a vite
Funzione
per modulo su piastra
Descrizione breve
Modulo base per l'alimentazione di campo
Modulo base per l'alimentazione gateway (con XN-BR-24VDC-D)
Modulo base per l'alimentazione gateway (con XN-BR-24VDC-D)
utilizzo con
XN-BR-24VDC-D
XN-PF-24VDC-D
XN-PF-120/230VAC-D
XN-PF-24VDC-D
XN-PF-120/230VAC-D
Dati tecnici
Generalità
Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambiente
0 - +55 °C
umidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Gas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Resistenza alle vibrazioni, condizioni operative
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Grado di protezione
IP20
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Omologazioni
CE, cUL (in fase di elaborazione)
Altri dati tecnici (catalogo sfogliabile)
Morsetti di collegamento
Valori nominali
secondo VDE 0611 parte 1/8.92/
IEC/EN 60947-7-1
IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
Collegamento a vite/molla
Lunghezza di spelatura
8 mm
Sezione di collegamento
max. 0.5 - 2.5 mm2
Conduttori collegabili"e" rigido H 07V-U
0,5 - 2,5 mm2
Conduttori collegabili"f" flessibile H 07V-K
0,5 - 1,5 mm2
Conduttori collegabili"f" con puntalini con cuffie di plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,5 - 1,5 mm2
Conduttori collegabili"f" con puntalini con cuffie in plastica secondo DIN 46228-1 (puntalini stretti a tenuta di gas)
0,5 - 1,5 mm2
Calibro IEC/EN 60947-1
A1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / bus di campo, periferica remota – supporto moduli (EC001598)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - portagruppi ([email protected] [BAA064013])
con alimentazione elettrica integrata
sì
tensione d’entrata per AC 50 Hz
0 - 0 V
tensione d’entrata per AC 60 Hz
0 - 0 V
tensione d’entrata per DC
0 - 0 V
tipo di tensione d’ingresso
DC
max. corrente d’entrata per AC 50 Hz
0 A
max. corrente d’entrata per AC 60 Hz
0 A
max. corrente d’entrata per DC
0 A
tensione d’uscita per AC 50 Hz
0 - 0 V
tensione d’uscita per AC 60 Hz
0 - 0 V
tensione d’uscita per DC
0 - 0 V
tipo di tensione d’uscita
DC
max. corrente d’uscita per AC 50 Hz
0 A
max. corrente d’uscita per AC 60 Hz
0 A
max. corrente d’uscita per DC
0 A
componenti del sistema
sì
numero di slot
1
con gruppi da innesto, I/O digitali
no
con gruppi da innesto, I/O analogici
no
con gruppi da innesto, moduli di comunicazione
no
con gruppi da innesto, moduli funzionali e tecnologici
no
con gruppi da innesto, moduli centrali
sì
con gruppi da innesto, altri
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
no
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
12.6 mm
altezza
117.6 mm
profondità
49.9 mm
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| XN-P3S-SBB 140085 IT_140085.pdf | 196 Kbytes |
 |
