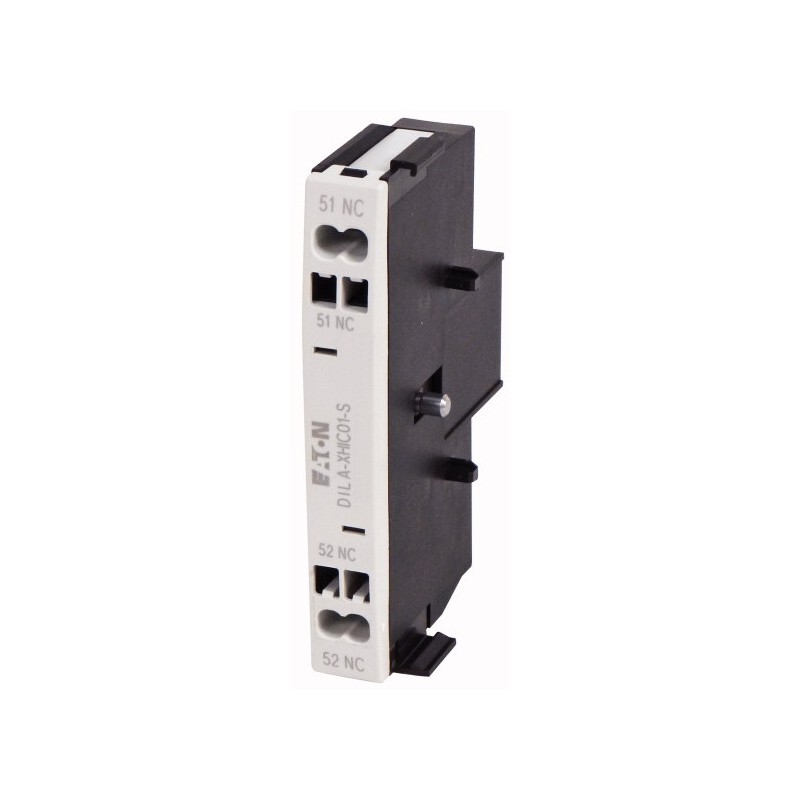

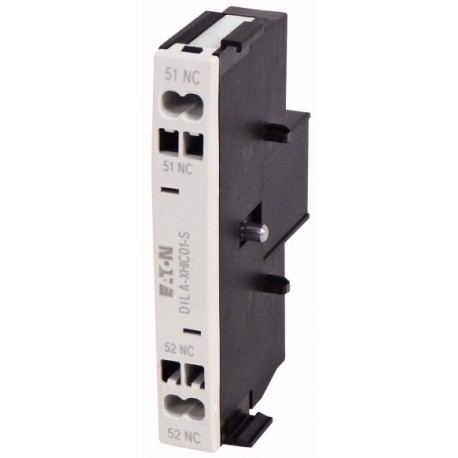

DILA-XHIC01-S 115951 EATON MOELLER Modulo contatti ausiliari, 1 NC, laterale, collegamento a vite Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILA-XHIC01-S 115951 EATON MOELLER Modulo contatti ausiliari, 1 NC, laterale, collegamento a vite

DILA-XHIC01-S

115951

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Modulo contatti ausiliari, 1 NC, laterale, collegamento a vite

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DIL contattori (Accessori) - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$7.62
18+$6.45
36+$6.29
53+$6.22
71+$6.16
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Accessori
accessori
  Moduli contatti ausiliari
Descrizione
  con contatti a guida forzata
Funzione
  per applicazioni standard
Poli
  a 1 polo
Tipi di collegamento
  Morsetti a molla
Corrente nominale d'impiego

AC-3

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 60 °C
Ith =IeA16
AC-15

220 V 230 V 240 V
IeA4
380 V 400 V 415 V
IeA4
Equipaggiamento contatti

NC = norm. chiuso
  1 contatto NC
Tipo di montaggio
  Montaggio laterale
Simbolo circuitale

utilizzo con
  DILMC7…
DILMC9…
DILMC12…
DILMC15…
DILAC…
Dati tecnici
Dati elettrici dei contatti ausiliari standard
Guida forzata degli organi di contatto all'interno di un modulo contatti ausiliari (in conformità con IEC 60947-5-1 Allegato L)

Contatto NC (non ritardato) adatto come contatto Mirror (in conformità con IEC/EN 60947-4-1 Appendice F)
  DILM7 - DILM38
Tensione nominale di tenuta ad impulso
UimpV AC6000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC690
Tensione nominale di impiego
UeV AC500
Sezionamento sicuro secondo EN 61140

tra la bobina e i contatti
 V AC400
tra contatti ausiliari
 V AC400
Corrente nominale d'impiego
 A
corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 60 °C
Ith =IeA16
Corrente convenzionale termica
IthA16
AC-15

220 V 230 V 240 V
IeA4
380 V 400 V 415 V
IeA4
500 V
IeA1.5
DC

DC-13 (6xP)

Contatti in serie:
 A
3
24 VA2.5
3
60 VA1
3
110 VA0.5
3
220 VA0.25
Durata dell'apparecchio

con Ue = 230 V, AC-15, 3 A
Manovrex 1061,3
Resistenza al corto circuito senza saldature

Max fusibile
 A gG/gL10
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA4
Dissipazione per polo, in funzione della corrente
PvidW0.1
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Number of contacts as change-over contact
  0
Number of contacts as normally open contact
  0
Number of contacts as normally closed contact
  1
Rated operation current Ie at AC-15, 230 V
 A4
Type of electric connection
  Spring clamp connection
Model
  Top mounting
Mounting method
  Side mounting
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  012528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)

Datasheet - PDF
