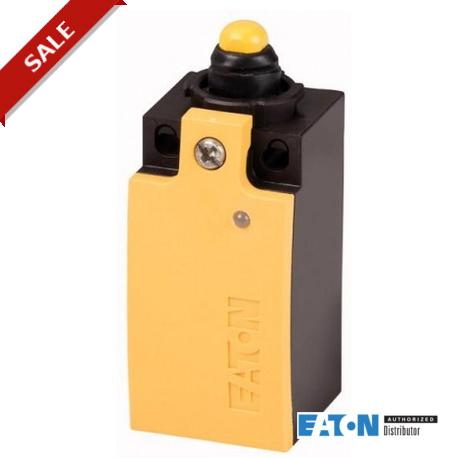

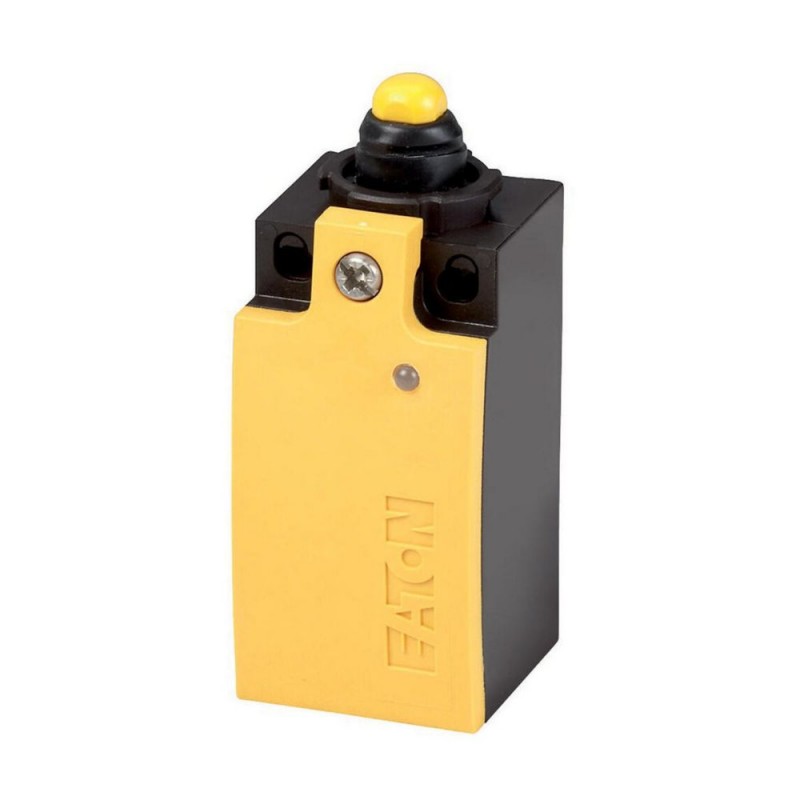

LSE-AU 274096 EATON ELECTRIC Int. Posizione. Elec. Analogico
LSE-AU
274096
EATON-MOELLER
Int. Posizione. Elec. Analogico
Interruttori di posizione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Programma di fornitura
Funzione di base | interruttore di posizione | ||
Rilevatore tipo | LSE | ||
Assortimento | Interruttori di posizione analogici elettronici | ||
Grado di protezione | IP66, IP67 | ||
Accessori | Apparecchio base, espandibile | ||
Temperatura ambiente | °C | -25 - +70 | |
Descrizione | visualizzazione di stato ottica Q1 = uscita analogica Q2 = uscita diagnostica (l'uscita diagnostica, in caso di guasto, ha segnale 0 V). | ||
Marchio di controllo | |||
Simbolo circuitale | |||
Corsa contatto ■ = contatto chiuso □ = contatto aperto | |||
Tensione nominale | Ue | V DC | 24 (-15 - +20 %) |
Colore | |||
Coperchio custodia | Giallo | ||
Coperchio custodia | |||
Custodie | materiale isolante | ||
Tipo di collegamento | Cage Clamp | ||
Note | Cage-Clamp è un marchio registrato della Wago Kontakttechnik, 32432 Minden. Accessorio per il collegamento Cage-Clamp della ditta Wago: ponte inseribile, grigio, codice ordinazione Wago 264-402 |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947 EN 61000-4 | ||
Idoneità ai climi | Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30 | ||
Temperatura ambiente | °C | -25 - +70 | |
Posizione di montaggio | facoltativa | ||
Grado di protezione | IP66, IP67 | ||
Sezioni di collegamento | mm² | ||
Rigido | mm2 | 1 x (0.5 - 2.5) | |
Flessibile con puntalino | mm2 | 1 x (0.5 - 1.5) | |
| Alimentazione | |||
Tensione nominale | Ue | V DC | 24 (-15 - +20 %) |
Corrente nominale d'impiego | Ie | A | |
24 V | I | mA | 24 |
| Contatti/potere d'interruzione | |||
Uscita analogica Q1 | |||
Tensione di uscita (max. 10 mA) | V DC | 0 - 10 | |
Caso di guasto | V | 0 | |
Risoluzione | Passi | 100 | |
Tolleranza di passo | Passi | < 1 | |
Resistenza di carico, carico ohmico | Ω | > 1000 | |
Uscita diagnostica Q2 (commutazione positiva PNP) | |||
Soglia di risposta | V | ca. Ue | |
| mA | < 200 | ||
Caso di guasto | V | 0 | |
Precisione di riproducibilità | mm | 0.02 | |
| Valori meccanici | |||
Durata meccanica | Manovre | x 106 | 3 |
Temperatura di contatto della rotella di avviamento | °C | 100 | |
Resistenza (urto sinusoidale 20 ms) | |||
apparecchio base | g | 30 | |
Frequenza di manovra | man/h | 3000 | |
Isteresi | mm | 0.4 | |
Corsa di contatto (contatto chiuso aperto Zw = corsa di apertura positiva) | mm | 0.06 | |
| Azionamento | |||
meccanico | |||
Forza di azionamento inizio/fine corsa | NET | 3,5/8,0 | |
Coppia di azionamento | Nm | 0.2 | |
Max. velocità di avvicinamento per camme a norme DIN | m/s | 1/0,5 | |
Note | con angolo di avviamento α = 0°/30° | ||
| Compatibilità elettromagnetica (EMC) | |||
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD) | kV | ||
Scarico dell'aria | kV | 8 | |
Scarica dei contatti | kV | 4 | |
campi elettromagnetici (RFI), aIEC EN 61000-4-3 | V/m | 10 | |
Impulsi Burst (IEC/EN 61000-4-4, categoria 3) | |||
Cavo di alimentazione | kV | 2 | |
Conduttori di segnale | kV | 2 | |
Impulsi ad alta energia (surge) (IEC EN 61000-4-5) | kV | 0,5 | |
Ammisione a IEC EN 61000-4-6 | V | 10 |
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto | |||
Potere di dissipazione | Pve | W | 0 |
Temperatura ambiente di servizio min. | °C | -25 | |
Temperatura ambiente di servizio max. | °C | 70 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Dati tecnici secondo ETIM 6.0
Width sensor | mm | 31 | |
Diameter sensor | mm | 0 | |
Height of sensor | mm | 61 | |
Length of sensor | mm | 33.5 | |
Rated operation current Ie at AC-15, 24 V | A | 0 | |
Rated operation current Ie at AC-15, 125 V | A | 0 | |
Rated operation current Ie at AC-15, 230 V | A | 0 | |
Rated operation current Ie at DC-13, 24 V | A | 0 | |
Rated operation current Ie at DC-13, 125 V | A | 0 | |
Rated operation current Ie at DC-13, 230 V | A | 0 | |
Switching function | Slow-action switch | ||
Output electronic | Yes | ||
Forced opening | No | ||
Number of safety auxiliary contacts | 0 | ||
Number of contacts as normally closed contact | 0 | ||
Number of contacts as normally open contact | 0 | ||
Number of contacts as change-over contact | 0 | ||
Type of interface | None | ||
Type of interface for safety communication | None | ||
Housing according to norm | - | ||
Construction type housing | Cuboid | ||
Material housing | Plastic | ||
Coating housing | - | ||
Type of control element | Plunger | ||
Alignment of the control element | - | ||
Type of electric connection | - | ||
With status indication | Yes | ||
Suitable for safety functions | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Ambient temperature during operating | °C | -25 - 70 | |
Degree of protection (IP) | IP67 |
Approvazioni
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
Dimensioni
| Coppia di serraggio vite coperchio: 0,8 Nm ±0,2 Nm Solo con LS (esecuzione in materiale isolante) Vite di fissaggio 2 × M4 30 MA = 1.5 Nm |
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL05208002Z (AWA1310-2160) Segnalatore analogico | |||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| LSE-AU 274096 274096_EN.pdf | 121 Kbytes |
 |
