> >>NZM4-XAS12-1000 285612 ELECTRIC Set adattatore, 630A/800A/1000A, NZM4/NZM12
Prodotto precedente Prodotto successivo

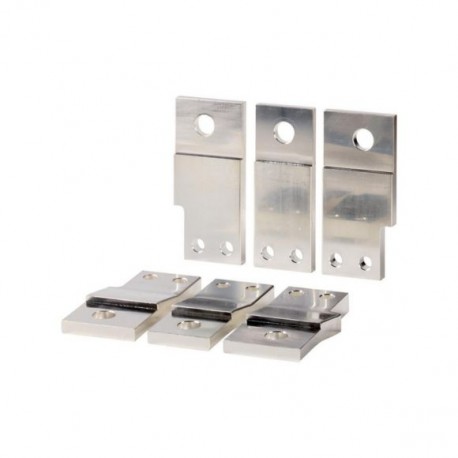

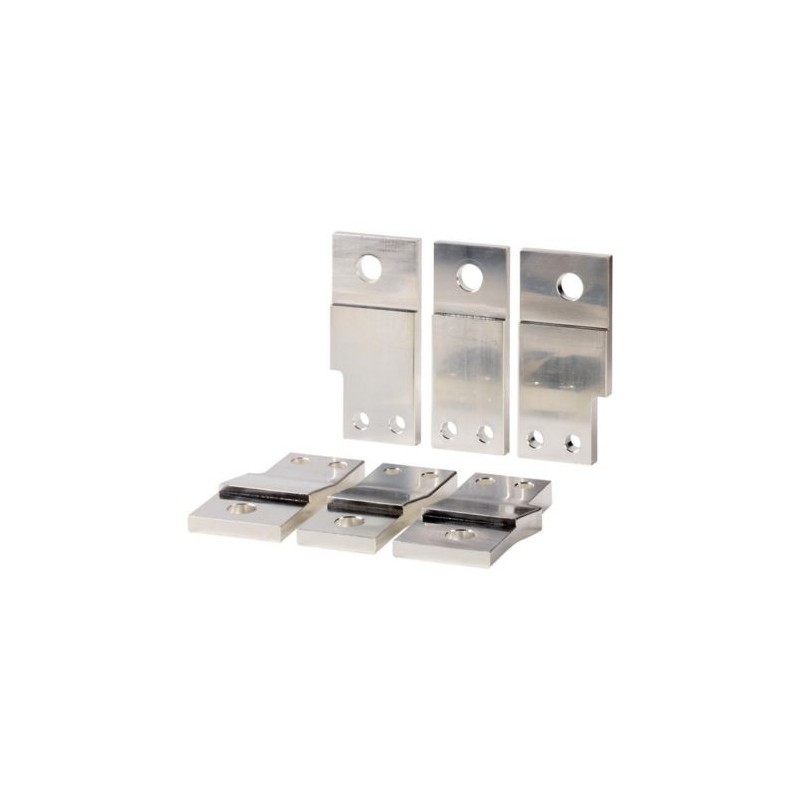

NZM4-XAS12-1000 285612 EATON ELECTRIC Set adattatore, 630A/800A/1000A, NZM4/NZM12 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XAS12-1000 285612 EATON ELECTRIC Set adattatore, 630A/800A/1000A, NZM4/NZM12

NZM4-XAS12-1000

285612

EATON-MOELLER

Set adattatore, 630A/800A/1000A, NZM4/NZM12

Kit di retrofit, 630A/800A/1000A, NZM4/NZM12

Maggiori dettagli


apparecchi elettrici a bassa tensione > connettore di fase

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $437.84
Prezzo unitario: $437.84

Quantità Prezzo
1+$437.84
2+$437.85
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Set adattatore, 630A/800A/1000A, NZM4/NZM12
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: kit per riconversione da N(ZM)12 a N(ZM)4. Le linguette di collegamento del kit di riconversione consentono di adattare tutti gli NZM3 o N12 a 12 poli alla misura di collegamento del NZM4 o N4 prodotti a partire dall'anno 1983. non sono intercambiabili gli apparecchi di base a 4 poli e gli apparecchi con tecnica di estrazione e comando a distanza. Ambito dei kit di riconversione N(ZM)4-XAS12.., 3 prolunghe di collegamento lato di spegnimento, 3 prolunghe di collegamento lato ZM, 2 squadretta di fissaggio, 4 viti di fissaggio, 4 separatore di fase, 6 viti di fissaggio, dadi e rondelle elastiche. Modello di foratura in forma cartacea nelle istruzioni di montaggio e manutenzione. I kit di riconversione sono dimensionalmente uguali ai tipi N(ZM)12.., corrispondenti allo stato di produzione da 02/97 ad oggi. Particolarità: N(ZM)12-800 (anteriormente a 02/97) è prodotto con linguette di collegamento 10 mm invece che 8 mm. In questi tipi il cliente deve stabilire l'anno di costruzione dell'apparecchio misurando lo spessore della linguetta di collegamento e ordinare il kit di riconversione N(ZM)4-XAS12-1250. Integrazione per gli apparecchi anteriori all'anno di costruzione 1983! In questo caso è possibile sfruttare completamente il kit di riconversione per i sezionatori di potenza. per gli interruttori automatici di potenza in esecuzione ZM „lunga“, gli adattatori si adattano solo superiormente! Inferiormente gli apparecchi sono più lunghi di circa 65 mm ed il collegamento inferiore è più profondo di circa 26 mm. Di conseguenza gli adattatori inferiori sono troppo corti e l'altezza non coincide. Utilizzabile per: NZM4

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
Set adattatore per collegamento
Numero di conduttori
A 3 poli
Corrente nominale [In]
≦ 1000 A
utilizzo con
NZM4
Note

Kit per riconversione N(ZM)12 a N(ZM)4.

Le linguette di collegamento del kit di riconversione consentono di adattare tutti gli NZM12 o N12 a 3 poli alla misura di collegamento degli NZM4 o N4 prodotti a partire dal 1983.

Non sono intercambiabili gli apparecchi di base a 4 poli e gli apparecchi con tecnica di estrazione e comando a distanza.

Ambito dei kit di riconversione N(ZM)4‐XAS12…:

3 prolunghe di collegamento lato di spegnimento

3 prolunghe di collegamento lato ZM

2 Squadretta di fissaggio

4 viti di fissaggio

4 Separatore di fase

6 viti di fissaggio, dadi e rondelle elastiche

Modello di foratura in forma cartacea nel foglio istruzioni

I kit di riconversione sono dimensionalmente uguali ai tipi N(ZM)12…, corrispondenti allo stato di produzione da 02/97 ad oggi.

Peculiarità:

Anteriormente a 02/97, N(ZM)12‐800 è prodotto con linguette di collegamento di 10 mm invece che 8 mm. In questi tipi il cliente deve stabilire l'anno di costruzione dell'apparecchio misurando lo spessore della linguetta di collegamento e ordinare il kit di riconversione N(ZM)4‐XAS12‐1250.

Esempio:

N(ZM)12‐800…(1000) > N(ZM)4‐XAS12‐1000

N(ZM)12‐800 prima di 02/97 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1250 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1600 > N(ZM)4‐XAS12‐1600

Integrazione per gli apparecchi anteriori all'anno di costruzione 1983!

In questo caso è possibile sfruttare completamente il kit di riconversione per i sezionatori di potenza. Per gli interruttori automatici di potenza in esecuzione ZM „lunga“, gli adattatori si adattano solo superiormente! Inferiormente gli apparecchi sono più lunghi di circa 65 mm ed il collegamento inferiore è più profondo di circa 26 mm. Di conseguenza gli adattatori inferiori sono troppo corti e l'altezza non coincide.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Connettore di fase (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss13-27-37-13-05 [ACN990017])
Adatto per numero di poli
3

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-XAS12-1000 285612 IT_285612.pdf 107 Kbytes NZM4-XAS12-1000 285612 IT_285612.pdf
