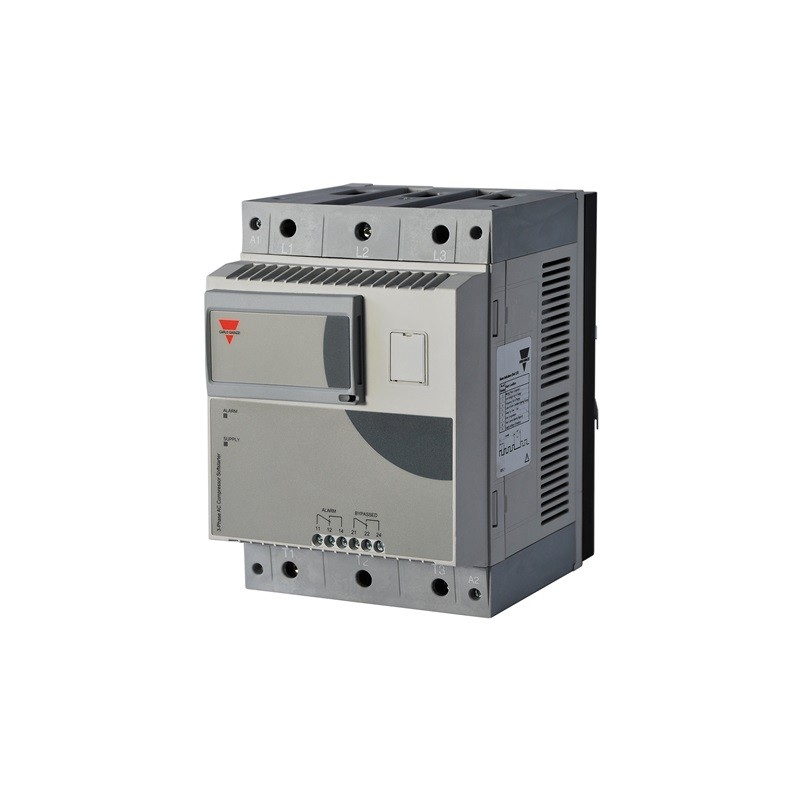

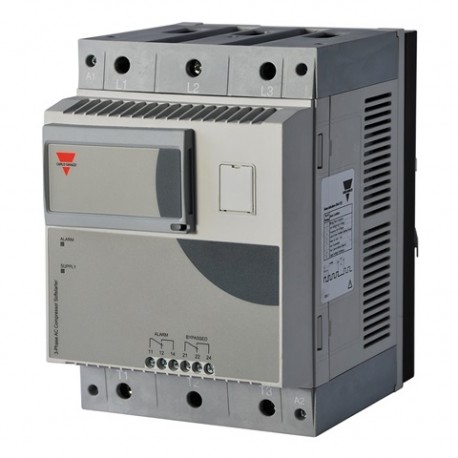

RSBD4895CV0 CARLO GAVAZZI Selected parameters SYSTEM Soft Starter LOAD Phase 3 HOUSING WIDTH 90mm MOTOR RATI..

Soft starter
Softstarter per compressori scroll bifase e trifase
Modello RSBD48..CV. (Bifase), RSBT48..CV. (Trifase)
• Avviamento soft di compressori scroll trifase fino a 95 Amp
• Sistema brevettato con algoritmo auto-adattativo per una riduzione ottimale della corrente di spunto (impostazioni da utente non necessarie)
• Relè di baypass integrati
• Bifase (RSBD) e trifase (RSBT) soluzioni per controllo
• Funzionamento multitensione (220 - 480VCA, 50/60Hz)
• Corrente nominale: 55, 70, 95 Amp
• Monitoraggio sequenza fasi e sottotensione
• Surriscaldamento, sovratensione, protezione da rotore bloccato
• Uscite a relè per commutazione bypass e indicazione di allarme
• UL, cUL, CE, RoHS
• Bilanciamento della corrente (modelli RSBD)
• Porta di comunicazione seriale RS485 (Modbus-RTU) - opzionale
Descrizione Prodotto
Come Ordinare
RSB T 48 55 C V0
RSBD e RSBT sono soft- starter facili da utilizzare per compressori scroll fino a 95
Amp nominali.
Le unità sono dotate di un sis- tema brevettato con algoritmo auto-adattivo che si adatta automaticamente alle speci- fiche del compressore per assicurare una notevole riduzione della corrente di spunto. RSBD è un bifase, mentre RDBT è un trifase, con relè di bypass integrati per esclusione dei semiconduttori dopo la rampa di avvio.
L’unità è fornita con custodia guida DIN può essere mon-
tata anche a pannello
(accessori inclusi).
L’RSB include anche 2 relè di bypass in scambio e l’indicazione per l’allarme.
Le unità hanno una temper- atura massima di funziona- mento pari a 60°C (con declassamento a 40°C).
Le versioni RSB.CVC sono dotate di comunicazione seri- ale Modbus RTU per l'avvio, l'arresto e la comunicazione di variabili istantanee rilevanti che possono essere trasmesse ad un sistema di controllo host.
Softstarter compressore
Fasi controllate Tensione operativa Corrente nominale Tensione di controllo Versione
Selezione Modello
Modello Tensione Corrente Tensione di Versioni
Nominale Ue nominale Ie Controllo Uc
RSBD 48: 220 - 480VCA 55: 55Arms C: 24VCA/CC ±10% V0 : 2 Uscite a relè
RSBT -15%, + 10% 70: 70Arms e 100 - 400VCA VC: RS485 MODBUS
95: 95Arms -15%, +10% comunicazione seriale
Guida alla Selezione
No. di Modello Tensione Tensione Versione Corrente nominale Ie
fasi Operativa Controllo 55ACA 70ACA 95ACA
controllate
2 RSBD 220 - 480VCA 24VCA/CC 2 Uscite a relè RSBD4855CV0 RSBD4870CV0 RSBD4895CV0
3 RSBT & RSBT4855CV0 RSBT4870CV0 RSBT4895CV0
110 - 400VCA RS485 RSBD4855CVC RSBD4870CVC RSBD4895CVC
comunicazione seriale RSBT4855CVC RSBT4870CVC RSBT4895CVC
(MODBUS RTU)
Specifiche soggette a variazioni senza preavviso. Le foto sono solo indicative. Per caratteristiche speciali o personalizzazioni rivolgersi alla ns. rete vendita. (21.11.2014) 1
