Sistema di parcheggio Dupline®
Tipo GP6220 330x
Sensore a ultrasuoni a 3 colori
Descrizione prodotto
• Sensore a ultrasuoni con LED a 3 colori
• Controllo del colore del LED tramite bus
• Basso consumo di corrente
• L’auto-calibrazione del sensore può essere eseguita su tutti i sensori contemporaneamente o localmente su un singolo sensore
• Compensazione automatica della temperatura
• Ampio campo di misura
• Protetto contro polvere e umidità
• Dupline® sistema con bus a 3-fili con alimentazione
• Codifica indirizzo mediante configuratore Carpark
GP73800080
• Il GP6220 3301 è dotato di un indicatore integrato a
LED rosso/verde/giallo
• Il GP6220 3302 è dotato di un indicatore integrato a
LED rosso/verde/blu
• Il GP6220 3303 è dotato di un indicatore integrato a
LED rosso/blu/giallo
• Approvazione cULus
Codice di ordinazione GP 6220 330x 724

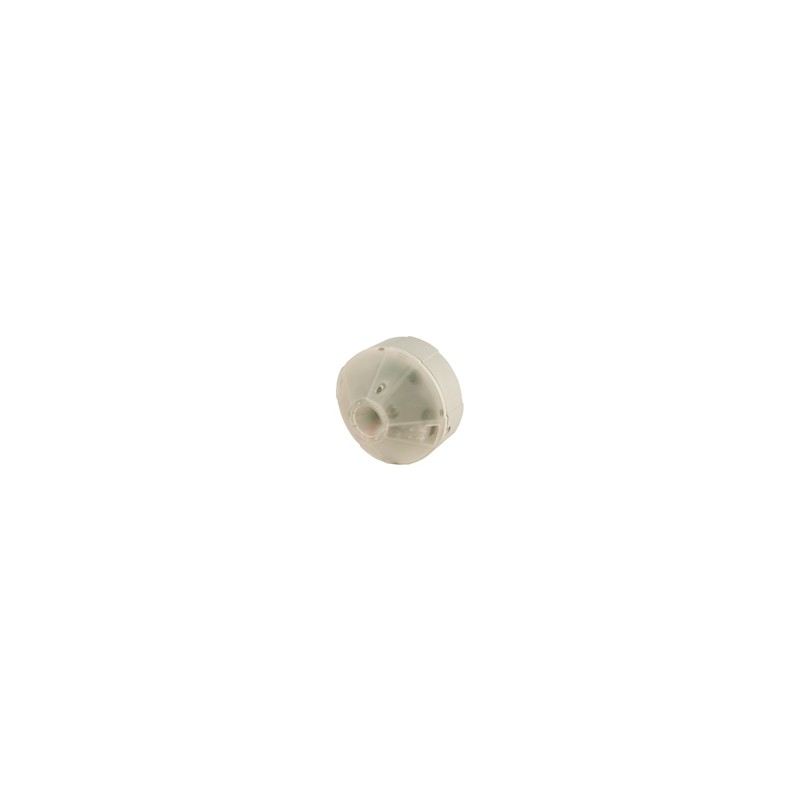

Il GP6220330x è un sensore a ultrasuoni con un indicato- re integrato a LED a 3 colori e fa parte del sistema di gui- da per parcheggio Dupline®.
Il sensore GP6220 330x è installato al centro del sof- fitto che sovrasta l’area di parcheggio e rileva se una macchina è presente nell’a- rea di parcheggio. Lo sta- to dell’area di parcheggio è indicato con i LED integrati, per il GP6220 330x.
Il colore del LED incorpo- rato è completamente con- trollato tramite il bus da un dispositivo esterno (ad es. PC o PLC). Sono disponi- bili diverse combinazioni di co-lori per facilitare le varie applicazioni. Ad esempio la
combinazione rosso/verde/ giallo può essere utilizzata in un sistema di prenotazione automatizzato per parcheg- gio, dove con il giallo ad esempio si possono indicare gli spazi prenotati per un evento specifico o per VIP. Ogni sensore deve esse- re collegato al bus a 3-fili Dupline®. Il bus fornisce l’alimentazione e permette ai sensori di trasmettere lo stato dell’area di parcheggio ai dispositivi di controllo del parcheggio (GP3482 9091
724-X), che tengono trac- cia del numero di posti auto liberi in una zona e mostrano il risultato sui display colle- gati.
Tipo: Dupline®
Involucro
Tipo di ingresso
Indirizzi Ingressi Fornitura
Scelta del tipo
GP6220 3301 724 Sensore con LED rosso/verde/giallo GP6220 3302 724 Sensore con LED rosso/verde/blu GP6220 3303 724 Sensore con LED rosso/blu/giallo
Specifiche di ingresso/uscita Specifiche di alimentazione
Connettore RJ12 per la programmazione dell’indirizzo con il configuratore Carpark GP7380 0080
Connettore 2x3-pin • Il punto stampato sul sensore è il polo + del Dupline®
• D- o Gnd
• POW (alimentazione dal DMM o dall’accoppia- tore). Vedere disegno a pagina 3 (schema del sistema)
Connettore 1x2-pin Non usato.
NOTA: i connettori del sensore utilizzano il metodo a pres- sione “push-wire connection”. Utilizzare cavi ad anima sin- gola da 1,5 mm2 per l’installazione del sensore.
Alimentazione: Min. 21 Vcc, max. 30 Vcc. (Categoria di sovratensio- ne III (IEC60664))
Corrente di alimentazione
massima 20 mA
Alimentazione nominale 28 Vcc / 19 mA
0,53 W
Le specifiche sono soggette a modifica senza preavviso (05.08.2014) 1
