> >>>VBC7A-30-01-P GJL1313919R0011 ABB VBC7A-30-01-P-01 Mini contattore di inversione
Prodotto precedente Prodotto successivo

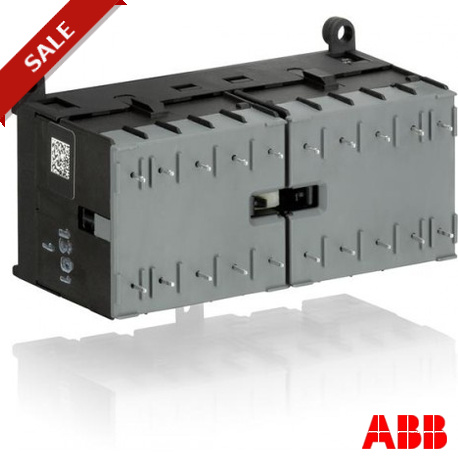

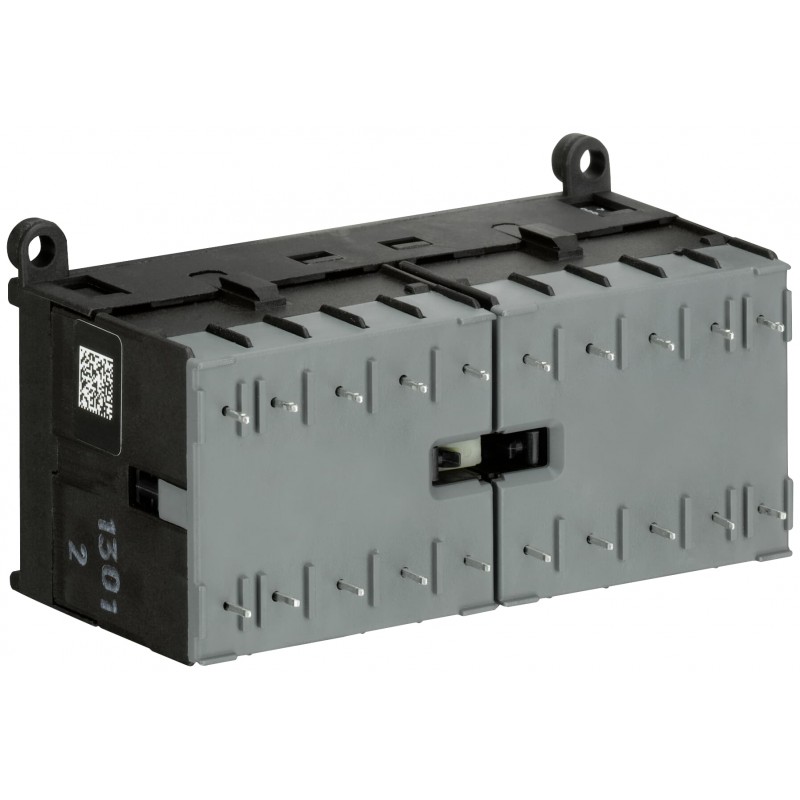

VBC7A-30-01-P GJL1313919R0011 ABB VBC7A-30-01-P-01 Mini contattore di inversione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

VBC7A-30-01-P GJL1313919R0011 ABB VBC7A-30-01-P-01 Mini contattore di inversione

GJL1313919R0011

ABB

VBC7A-30-01-P-01 Mini contattore di inversione

Maggiori dettagli


apparecchi elettrici a bassa tensione > Set contatti

Contattori e relè di sovraccarico > Minicontactors B6-B7

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $81.46
Prezzo unitario: $81.46

Quantità Prezzo
1+$81.46
2+$71.88
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Il VBC7A-30-01-P mini teleinvertitore è una compatta 3 poli contattore con 1 contatto ausiliario, la saldatura di perni e blocco meccanico di sicurezza e di blocco. Essi sono particolarmente adatti per applicazioni in cui l'affidabilità è un must e lo spazio è ad un premio. Mini invertenti sono utilizzati in edifici residenziali, edifici commerciali e industriali, applicazioni per il controllo di un motore trifase con carichi fino a 5,5 kW (AC-3). Ulteriori caratteristiche sono la silenziosità e senza fruscio della bobina, una posizione di commutazione indicazione e il sistema integrato di possibilità per montaggio su guida din.

Ordinazione

  • EAN:
    4013614217524
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85365080

Dimensioni

  • Netto Del Prodotto Larghezza:
    96.5mm
  • Netto Del Prodotto Altezza:
    57.5mm
  • Netto Del Prodotto Profondità:
    51.5mm
  • Peso Netto Del Prodotto:
    0.345kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    5 pezzi
  • Pacchetto Di Livello 1, Larghezza:
    115 mm
  • Pacchetto Di Livello 1 Altezza:
    64 mm
  • Pacchetto Di Livello 1 Lunghezza:
    280 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    1.795 kg
  • Pacchetto di Livello 1 EAN:
    4013614419911

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -20 ... +55 °C
    Di Stoccaggio -40 ... +80 °C
  • Altitudine Operativa Massima Ammissibile:
    2000 m
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    11 ms Impulso 15g
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g / 5 ... 150 Hz
  • RoHS Status:
    A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica

Tecnico

  • Contattore Tipo Di Avviamento:
    Compatto Teleinvertitore con blocco Meccanico di Sicurezza e di Blocco
  • Numero di Contatti Ausiliari NC:
    1
  • Numero di Contatti Ausiliari NO:
    0
  • Numero di Contatti NC:
    0
  • Numero di Contatti:
    3
  • Numero di Poli:
    4
  • Grado Di Inquinamento:
    3
  • Frequenza nominale (f):
    Circuito Principale 60 Hz
    Circuito Principale Di 50 Hz
    Circuito principale DC
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito principale 6 kV
  • Tensione Nominale Di Isolamento (Uio):
    690 V
    acc. UL/CSA 600 V
  • Corrente di funzionamento nominale AC-1 (Ie):
    (220 / 240 V) 40 °C DA 12 A
    (220 / 240 V), 55 °C 12 A
    (380 / 440 V) 40 °C DA 12 A
    (380 / 440 V) 55 °C 12 A
    (690 V) 40 °C 6 A
    (690 V) 55 °C 6 A
  • Corrente di funzionamento nominale AC-3 (mie):
    (380 / 400 V), 55 °C 11,5 A
  • Tensione Nominale Di Funzionamento:
    Circuito ausiliario a 12 ... 240 V DC
    Circuito ausiliario a 12 ... 500 V AC
    Circuito principale 690 V AC
  • Convenzionali in aria Libera Corrente Termica (mith):
    Circuito Principale 12
  • Nominale Del Circuito Di Controllo Tensione (Uc):
    24 V DC
  • Bobina Limiti Operativi:
    (acc. a IEC 60947-4-1) per alimentazione DC 0.85 ... 1.1 x Uc (a θ ≤ 55 °C)
  • Grado di Protezione:
    Morsetti del Circuito principale IP20
  • Durata Meccanica:
    10000000 ciclo
  • Montaggio su guida DIN:
    TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
    TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo 2 W
  • Standard:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito principale 600 V AC
  • Valutazione di cavalli vapore UL/CSA:
    (208 V AC) trifase da 3 kw
    (220 ... 240 V AC) monofase Hp 1,5
    (220 ... 240 V AC) trifase da 3 kw
    (440 ... 480 V AC) trifase 5 Hp
    (550 ... 600 V AC) trifase 5 Hp
  • Uso generale UL/CSA:
    (600 V AC) 16 A

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • Oggetto: Codice Di Classificazione:
    Q
  • eClass:
    7.0 27371009
  • ETIM 4:
    EC000066 - contattore magnetico, adattatore di commutazione
  • ETIM 5:
    EC000010 - Starter combinazione

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
VBC7A-30-01-P-01 Mini Reversing Contactor - ABB - VBC7A-30-01-P - GJL1313919R0011 95 Kbytes VBC7A-30-01-P-01 Mini Reversing Contactor - ABB - VBC7A-30-01-P - GJL1313919R0011
VBC7A-30-01-P GJL1313919R0011 ABB VBC7A-30-01-P-01 Mini contattore di inversione 73 Kbytes VBC7A-30-01-P-01 Mini Reversing Contactor - ABB - VBC7A-30-01-P - GJL1313919R0011
