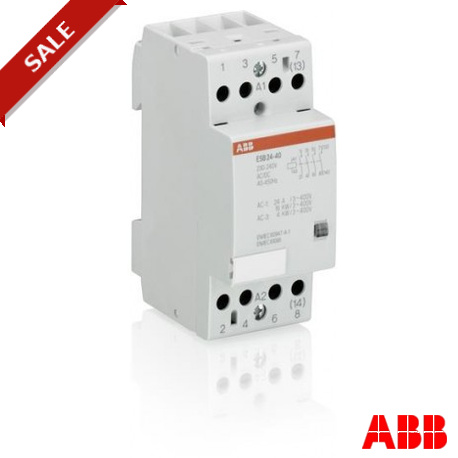

ESB24-20/230V GHE3291402R0006 ABB Contattore Installazione ESB24-20-230AC / DC
ESB24-20/230V
GHE3291402R0006
ABB
Contattore Installazione ESB24-20-230AC / DC
apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione
Altri dispositivi modulari > ESB - EN (DESTO)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲Il ESB24 installazione contattore è un 2 poli contattore adatto per modulare quadri. Essi sono appositamente progettati montaggio modulare guida DIN prodotti e per le applicazioni dove il cliente desidera utilizzare il pannello di design con alta protezione dita. Installazione contattori sono utilizzati in applicazioni residenziali, commerciali e industriali, applicazioni per il controllo di monofase o trifase, per carichi fino a 24 o commutazione di segnali di controllo. Ulteriori caratteristiche sono la silenziosità e senza fruscio DC bobina, il sistema integrato di protezione da sovratensioni fino a 5 kV e un interruttore di segnalazione della posizione. Contatti ausiliari, a distanza di pezzi e coperchio a tenuta per la protezione contro modifiche non autorizzate sono disponibili come accessorio.
Ordinazione
- EAN:
- 4013614146756
- Quantità Di Ordine Minimo:
- 1 pezzo
- Numero Di Tariffa Doganale:
- 85365080
Dimensioni
- Netto Del Prodotto Larghezza:
- 36mm
- Netto Del Prodotto Altezza:
- 85mm
- Netto Del Prodotto Profondità:
- 65mm
- Peso Netto Del Prodotto:
- 0.225kg
Contenitore Di Informazioni
- Pacchetto Di Livello 1 Unità Di:
- 5 pezzi
- Pacchetto Di Livello 1, Larghezza:
- 89 mm
- Pacchetto Di Livello 1 Altezza:
- 69 mm
- Pacchetto Di Livello 1 Lunghezza:
- 183 mm
- Pacchetto Di Livello 1 Peso Lordo:
- 1.17 kg
- Pacchetto di Livello 1 EAN:
- 4013614420696
Ambientale
- Temperatura Dell'Aria:
- Funzionamento -25 ... +55 °C
Di Stoccaggio -40 ... +80 °C
- Altitudine Operativa Massima Ammissibile:
- 2000 m
- Resistenza agli Urti acc. a IEC 60068-2-27:
- 11 ms Impulso 15g
- Resistenza alle Vibrazioni acc. IEC 60068-2-6:
- 5g / 3 ... 150 Hz
- RoHS Status:
- A seguito della Direttiva UE 2002/95/CE del consiglio, del 18 agosto 2005 e modifica
Tecnico UL/CSA
- Tensione massima UL/CSA:
- Circuito principale 480 V AC
- Amperaggio UL/CSA:
- 7.6 il
- Valutazione di cavalli vapore UL/CSA:
- (220 ... 240 V AC) monofase 3 Hp
(440 ... 480 V AC) trifase 5 Hp
- Uso generale UL/CSA:
- (acc. UL-240 V) 24
(acc. UL-480 V) 24
- Collegamento Capacità del Circuito Principale UL/CSA:
- Stranded 16 ... 8 AWG
- Coppia di serraggio UL/CSA:
- Circuito di controllo 8 in·lb
Circuito principale 9 in·lb
- Collegamento Capacità del Circuito di Controllo UL/CSA:
- Stranded 16 ... 10 AWG
Ulteriori Informazioni
- Bobina Di Consumo:
- Medio Di Partecipazione Del Valore Di 50 Hz 4 V·A
Media di Pull-in del Valore di 50 Hz 4 V·A
- Bobina Limiti Operativi:
- (acc. a IEC 60947-4-1)0,85 ... 1,1 x Uc (a θ ≤ 55 °C)
- Il Collegamento Per La Capacità Del Circuito Di Controllo:
- Rigida 1/2x 1 ... 4 mm2
Rigida 2x 2,5 mm2
- Collegamento Delle Capacità Del Circuito Principale:
- Flessibile con Puntale 1x 1.5 ... 10 mm2
Flessibile con isolamento del Puntale 1x 1.5 ... 10 mm2
1x flessibile da 1,5 ... 10 mm2
Rigida 1x 1.5 ... 10 mm2
Rigida 2x 4 mm2
- Grado di Protezione:
- IP20
- Drop-out Voltage % di Uc:
- 10 75 ...
- Elettrici Durata:
- AC-1 150000 ciclo
AC-3 500000 ciclo
AC-7a 150000 ciclo
AC-7b 500000 ciclo
- Frequenza (f):
- 40 ... 450 Hz
- Tipo Di Fusibile:
- Classe K5 - 25 A
- IIT Stato di Pubblicazione:
- Livello 0 - Informazioni abilitato
- Elettrica Massima Frequenza Di Commutazione:
- AC-1 300 cicli per ora
AC-3 600 cicli / ora
AC-7a 300 cicli per ora
AC-7b 600 cicli / ora
- Durata Meccanica:
- 1000000 ciclo
- Montaggio su guida DIN:
- TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
- Posizione Di Montaggio:
- Posizione 1 alla 5
- Numero di Contatti NC:
- 0
- Numero di Contatti:
- 2
- Numero di Poli:
- 2
- Grado Di Inquinamento:
- 3
- La Perdita Di Potenza:
- in Condizioni Operative nominali per Polo 3 W
- Prodotti Principali Tipo:
- ESB24
- Nome Di Prodotto:
- Contattore Di Installazione
- Potere di interruzione nominale AC-3 acc. a IEC 60947-4-1:
- 8 x Ie / AC-3
- Nominale Del Circuito Di Controllo Tensione (Uc):
- 230 V
- Frequenza nominale (f):
- Circuito di controllo DC
Circuito Di Controllo 50 Hz
Circuito Di Controllo 60 Hz
Circuito Di Controllo A 400 Hz
Circuito principale DC
Circuito Principale Di 50 Hz
Circuito Principale 60 Hz
- Nominale Di Tenuta Ad Impulso Tensione (Uimp):
- 6 kV
- Tensione Nominale Di Isolamento (Uio):
- acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 500 V
acc. UL/CSA 600 V
- Nominale Capacità AC-3 acc. a IEC 60947-4-1:
- 10 x Ie / AC-3
- Corrente di funzionamento nominale AC-1 (Ie):
- (NC) 24
(NO) 24
- Corrente di funzionamento nominale AC-3 (mie):
- (230 V) Monofase 9
(400 V Trifase 9
- Corrente di funzionamento nominale AC-7b (mie):
- (230 V) Monofase 9
(400 V Trifase 9
- Potenza nominale di funzionamento AC-1 (Pe):
- 230 V monofase 5.5 kW
400 V trifase 16 kW
- Potenza nominale di funzionamento AC-3 (Pe):
- (230 V) 1.3 kW monofase
(400 V trifase 4 kW
- Potenza nominale di funzionamento AC-7a (Pe):
- (230 V) monofase 5.5 kW
(400 V trifase 16 kW
- Tensione Nominale Di Funzionamento:
- Principale Circuito 220 V DC
Circuito principale 400 V AC
- Di Breve durata nominale Corrente nominale (Icw):
- a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 10 s 72 kA
- Si Consiglia La Vite Driver:
- Circuito Di Controllo Pozidriv 1
Circuito Principale Pozidriv 1
- RoHS Data:
- 0456
- Standard:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
UL 60947-1
UL 60947-4-1
- Tipo Di Terminale:
- Morsetti A Vite
- Coppia Di Serraggio:
- Circuito di controllo 0.9 N·m
Circuito principale 1 N·m
- Filo Di Lunghezza Di Spelatura:
- Circuito di controllo 7 mm
Circuito principale 10 mm
I certificati e le Dichiarazioni (Numero Documento)
- BV Certificato:
- 1SAA920000-0203
- CB Certificato:
- 1SAA920000-2003
- Certificato CCC:
- 1SAA920000-3804
- cUL Certificato:
- 1SAA920000-1701
- Scheda Di Dati Di Informazioni Di Carattere Tecnico:
- 1SAC101101D0201
- Dichiarazione di Conformità CE:
- 1SAD938508-0007
- Certificato DNV:
- 1SAA920000-0305
- EAC Certificato:
- 1SAA920000-2702
- GL Certificato:
- 1SAA920000-0403
- Certificato GOST r:
- 1SAA920000-2701
- NF Certificato:
- 1SAA920000-1201
- RMRS Certificato:
- 1SAA920000-0703
- RoHS Informazioni:
- 1SAA920005-4401
- Il Certificato dell'UL:
- 1SAA920000-1603
Classificazioni
- eClass:
- 7.0 27142308
- ETIM 4:
- EC001653 - contattore di Installazione per la distribuzione di bordo
- ETIM 5:
- EC001653 - contattore di Installazione per la distribuzione di bordo
- Oggetto: Codice Di Classificazione:
- Q
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| ESB24-20-230AC/DC Installation Contactor - ABB - ESB24-20/230V - GHE3291402R0006 | 105 Kbytes |
 |
| ESB24-20/230V GHE3291402R0006 ABB Contattore Installazione ESB24-20-230AC / DC | 67 Kbytes |
|
