> >>>EH04-20 GHE3401321R0001 ABB EH04-20 contatti ausiliari
Prodotto precedente Prodotto successivo

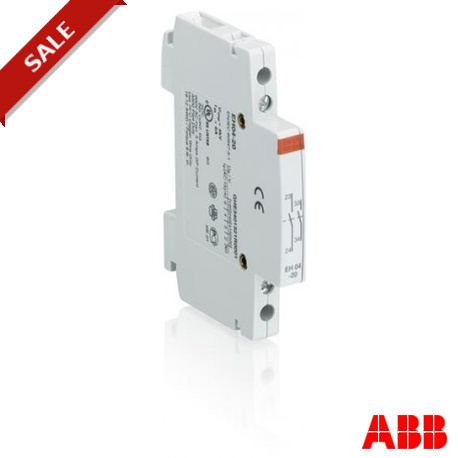

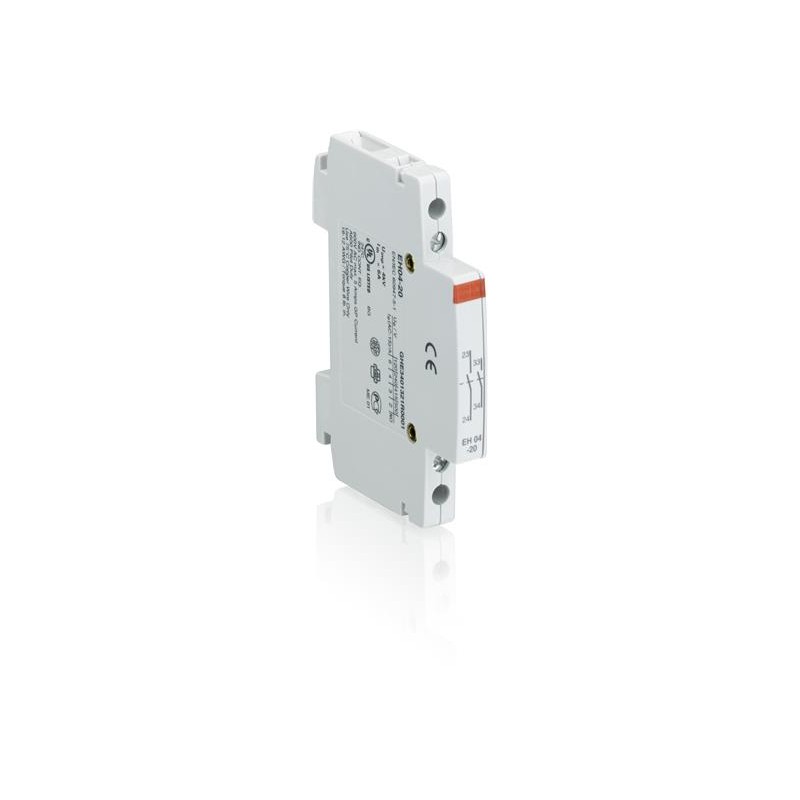

EH04-20 GHE3401321R0001 ABB EH04-20 contatti ausiliari Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EH04-20 GHE3401321R0001 ABB EH04-20 contatti ausiliari

EH04-20

GHE3401321R0001

ABB

EH04-20 contatti ausiliari

Maggiori dettagli


apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Altri dispositivi modulari > ESB - EN (DESTO)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


EH04-20 Aux.-contatti 2NO

Ordinazione

  • EAN:
    4013614084768
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85389099

Dimensioni

  • Netto Del Prodotto Larghezza:
    9mm
  • Netto Del Prodotto Altezza:
    85mm
  • Netto Del Prodotto Profondità:
    65mm
  • Peso Netto Del Prodotto:
    0.04kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    10 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    93 mm
  • Pacchetto Di Livello 1 Altezza:
    78 mm
  • Pacchetto Di Livello 1 Lunghezza:
    93 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0,44 kg
  • Pacchetto di Livello 1 EAN:
    4013614420917

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +55 °C
    Di Stoccaggio -40 ... +80 °C
  • Altitudine Operativa Massima Ammissibile:
    2000 m
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    11 ms Impulso 15g
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g / 3 ... 150 Hz

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito ausiliario a 600 V AC/DC
  • Contatto UL/CSA:
    A600
  • Il collegamento di Capacità Circuito Ausiliario UL/CSA:
    Stranded 18 ... 12 AWG
  • Coppia di serraggio UL/CSA:
    Circuito ausiliario a 8 in·lb

Ulteriori Informazioni

  • Tipo Accessorio:
    Contatto Ausiliario
  • Il Collegamento Di Capacità-Circuito Ausiliario:
    1x flessibile 1 ... 2.5 mm2
    Rigida 1x 1 ... 4 mm2
  • Convenzionali in aria Libera Corrente Termica (mith):
    Circuito Ausiliario A 6
  • Grado di Protezione:
    IP20
  • IIT Stato di Pubblicazione:
    Livello 0 - Informazioni abilitato
  • Elettrica Massima Frequenza Di Commutazione:
    AC-15 360 cicli per ora
    DC-13 a 360 cicli per ora
  • Durata Meccanica:
    1000000 ciclo
  • Minima Capacità Di Commutazione:
    17 V
    5 mA
  • Posizione Di Montaggio:
    Posizione 1 alla 5
  • Numero di Contatti Ausiliari NC:
    0
  • Numero di Contatti Ausiliari NO:
    2
  • Grado Di Inquinamento:
    3
  • Prodotti Principali Tipo:
    EH04
  • Nome Di Prodotto:
    Contatto Ausiliario
  • Frequenza nominale (f):
    Circuito Ausiliario A 50 Hz
    Circuito Ausiliario A 60 Hz
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito ausiliario a 4 kV
  • Tensione Nominale Di Isolamento (Uio):
    500 V
  • Corrente di funzionamento nominale AC-15 (Ie):
    (240 V) 4 UN
    (24 V) 6 UN
    (415 V AC) 3
    (500 V) 2
  • Corrente di funzionamento nominale DC-13 (Ie):
    (125 V) 0.55 UN
    (250 V) 0.27 UN
  • Potenza nominale di funzionamento AC-3 (Pe):
    (230 V) 1.3 kW
  • Tensione Nominale Di Funzionamento:
    Circuito ausiliario a 500 V AC
  • Standard:
    IEC/EN 60947-1
    IEC/EN 60941-5-1
    UL 60947-1
    UL 60947-4-1
  • Adatto Per:
    ESB24
    ESB40
    ESB63
    EN24
    EN40
  • Adatto per Classe di Prodotto:
    Installazione Contattori
  • Tipo Di Terminale:
    Morsetti A Vite
  • Coppia Di Serraggio:
    Circuito ausiliario 0.9 N·m
  • Filo Di Lunghezza Di Spelatura:
    Circuito ausiliario, Superiore Terminali (1x 1.5) 7 mm
    Circuito ausiliario, Superiore Terminali (1x 2.5 ... 4) 17 mm
    Circuito ausiliario, Superiore Terminali (2x 1,5) 17 mm
    Circuito ausiliario, Fondo Terminali (1x 1.5) 7 mm
    Circuito ausiliario, Fondo Terminali (2x 1,5) 9 mm
    Circuito ausiliario, Fondo Terminali (1x 2.5 ... 4) 9 mm

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • eClass:
    7.0 27371302
  • E-nummer:
    3225090
  • ETIM 4:
    EC000041 - blocco di contatti Ausiliari
  • ETIM 5:
    EC000041 - blocco di contatti Ausiliari

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
EH04-20 Auxiliary Contact - ABB - EH04-20 - GHE3401321R0001 92 Kbytes EH04-20 Auxiliary Contact - ABB - EH04-20 - GHE3401321R0001
EH04-20 GHE3401321R0001 ABB EH04-20 contatti ausiliari 54 Kbytes EH04-20 Auxiliary Contact - ABB - EH04-20 - GHE3401321R0001
