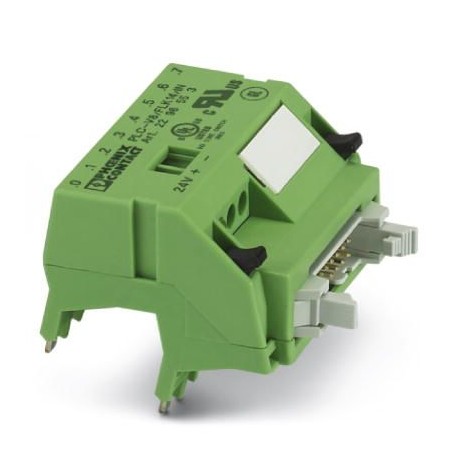

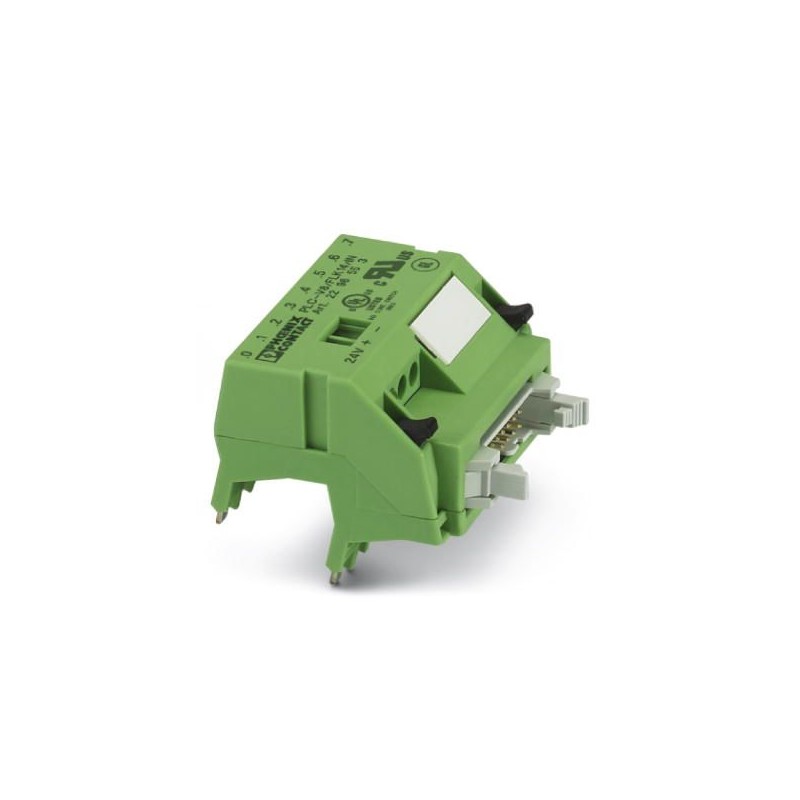

PLC-V8/FLK14/IN 2296553 PHOENIX CONTACT Raccordement du système
PLC-V8/FLK14/IN
2296553
PHOENIX_CONTACT
Raccordement du système
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2296553 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 425 (C-5-2017) |
| GTIN | 4017918189150 |
| Poids par pièce (hors emballage) | 0,041 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 30 V DC |
|---|---|
| Courant max. admissible (par branche) | 1 A (par chemin de signal) |
| Courant max. admissible (alimentation en tension séparée) | 3 A |
| Nombre de pôles | 14 |
| Affichage d'état | LED verte |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Alimentat. |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Nombre de connexions | 1 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Caractéristiques de raccordement 3
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement enfichable |
| Remarque | Encliquetable sur les 8x blocs de jonction PLC-INTERFACE |
Commande prise en charge
| Commande | ABB S800 I/O |
|---|---|
| - carte d'E/S adaptée | DI810 |
| DI818 | |
| DI830 | |
| DI840 | |
| Commande | ALLEN-BRADLEY ControlLogix |
| - carte d'E/S adaptée | 1756-IB32 |
| 1756-IB16 | |
| Commande | ALLEN-BRADLEY PLC 5 |
| - carte d'E/S adaptée | 1771 IBN |
| Commande | ALLEN-BRADLEY SLC 500 |
| - carte d'E/S adaptée | 1746 IB16 |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IB 32 | |
| Commande | SIEMENS S7-400 |
| - carte d'E/S adaptée | 6ES7 421-1BL01-0AA0 |
| Commande | GE-FANUC 90-30 |
| - carte d'E/S adaptée | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| Commande | HONEYWELL Experion PKS C200 |
| - carte d'E/S adaptée | TC-IDD 321 |
| Commande | MITSUBISHI MELSEC Q |
| - carte d'E/S adaptée | QX81 |
| QX82 | |
| QX82-S1 | |
| Commande | MITSUBISHI MELSEC L |
| - carte d'E/S adaptée | LX41C4 |
| LX42C4 | |
| Commande | SIEMENS S7-300 / ET 200 M |
| - carte d'E/S adaptée | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Commande | Schneider Electric Modicon TSX QUANTUM |
| - carte d'E/S adaptée | DDI 353 |
| DDI 853 | |
| Commande | Emerson DeltaV |
| - carte d'E/S adaptée | VE4001S2T2B3 |
| Commande | GE-FANUC RX3i |
| - carte d'E/S adaptée | IC694MDL660 |
| Commande | YOKOGAWA CS3000 CentumVP |
| - carte d'E/S adaptée | ADV151 |
| ADV161 | |
| Commande | YOKOGAWA STARDOM |
| - carte d'E/S adaptée | NFDV151 |
| NFDV161 | |
| Commande | SIEMENS S7-1500 |
| - carte d'E/S adaptée | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BL00-0AB0 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 | |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV (Isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
