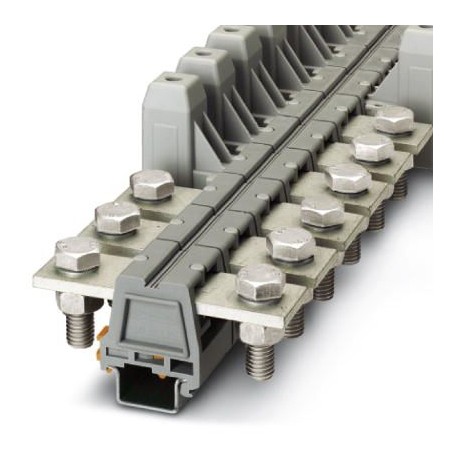

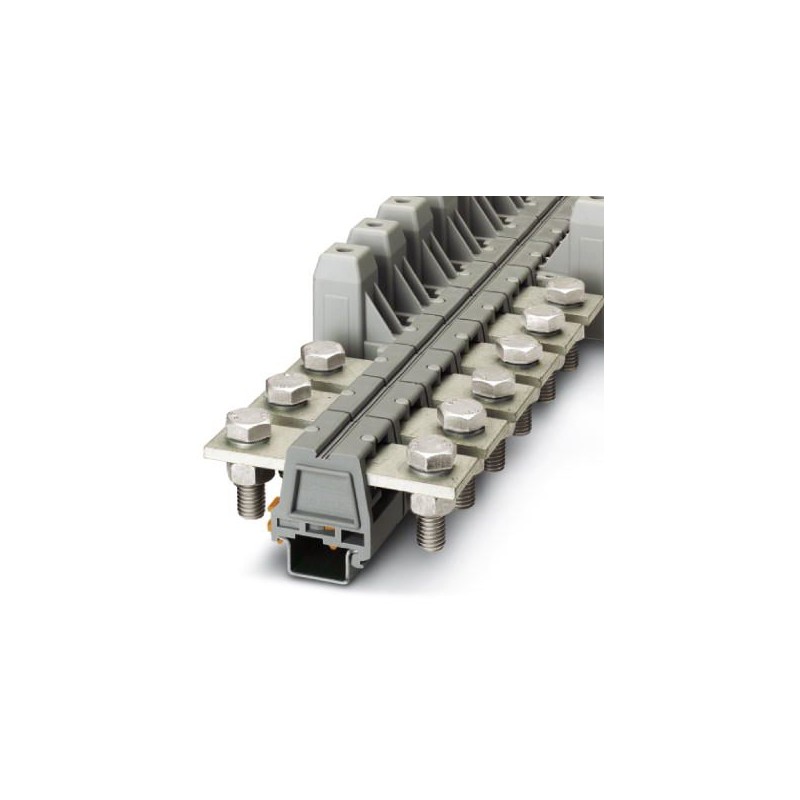

UHV 95-KH/AS 2130127 PHOENIX CONTACT Connecteur de puissance
UHV 95-KH/AS
2130127
PHOENIX_CONTACT
Connecteur de puissance
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2130127 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 555 (C-1-2017) |
| GTIN | 4017918052904 |
| Poids par pièce (hors emballage) | 0,296 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | IN (Inde) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Coloris | gris |
| Matériau isolant | PA-F |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | II |
| Puissance dissipée maximale en condition nominale | 7,54 W |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 232 A |
| Courant de charge maximal | 232 A (pour une section de conducteur de 95 mm²) |
| Tension nominale UN | 1000 V |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN(étage supérieur) | 232 A |
| Courant de charge maximal (étage supérieur) | 232 A (pour une section de conducteur de 95 mm²) |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 9,8 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 2,2 kV |
| Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle courbure section conducteur/poids | 25 mm2/4,5 kg |
| 35 mm2/6,8 kg | |
| 95 mm² /14 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 25 mm² |
| Valeur de consigne force de traction | 135 N |
| Contrôle de traction section conducteur | 35 mm² |
| Valeur de consigne force de traction | 190 N |
| Contrôle de traction section conducteur | 95 mm² |
| Valeur de consigne force de traction | 351 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 32/NS 35 |
| Valeur de consigne | 15 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | U1≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 95 mm² |
| Courant instantané | 11,4 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 120 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Caractéristiques de raccordement
| Type de raccordement | Raccordement par tige filetée |
|---|---|
| Section de conducteur rigide min. | 35 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 35 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 35 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Raccordement par cosse conforme à la norme | DIN 46234 |
| Section de raccordement par cosse min. | 10 mm² |
| Section de raccordement par cosse max. | 95 mm² |
| Diamètre œil de la cosse min | 13 mm |
| Diamètre des boulons | 12 mm |
| Filetage vis | M12 |
| Couple de serrage min. | 25 Nm |
| Couple de serrage max. | 30 Nm |
| Raccordement par cosse conforme à la norme | DIN 46235 |
| Section de raccordement par cosse min. | 25 mm² |
| Section de raccordement par cosse max. | 95 mm² |
| Diamètre œil de la cosse min | 13 mm |
| Diamètre des boulons | 12 mm |
| Filetage vis | M12 |
| Couple de serrage min. | 25 Nm |
| Couple de serrage max. | 30 Nm |
| Longueur à dénuder | 29 mm |
| Filetage vis | M12 |
| Couple de serrage min. | 25 Nm |
| Couple de serrage max. | 30 Nm |
| Barre conductrice | 30 mm x 5 mm |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section du conducteur AWG min. | 3 |
| Section du conducteur AWG max. | 3/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 35 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 35 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 25 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 25 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Longueur à dénuder | 29 mm |
| Filetage vis | M8 |
| Couple de serrage min. | 15 Nm |
| Couple de serrage max. | 20 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-2130127-UHV 95-KH/AS | 160 Kbytes |
|
