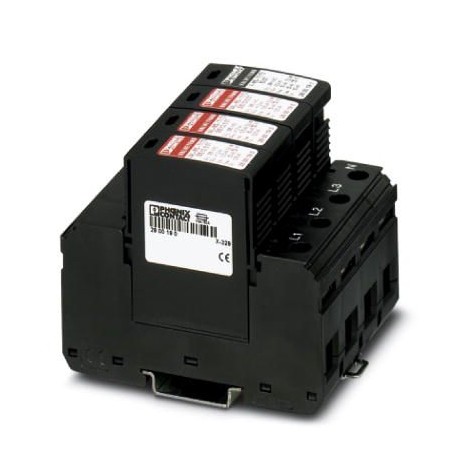

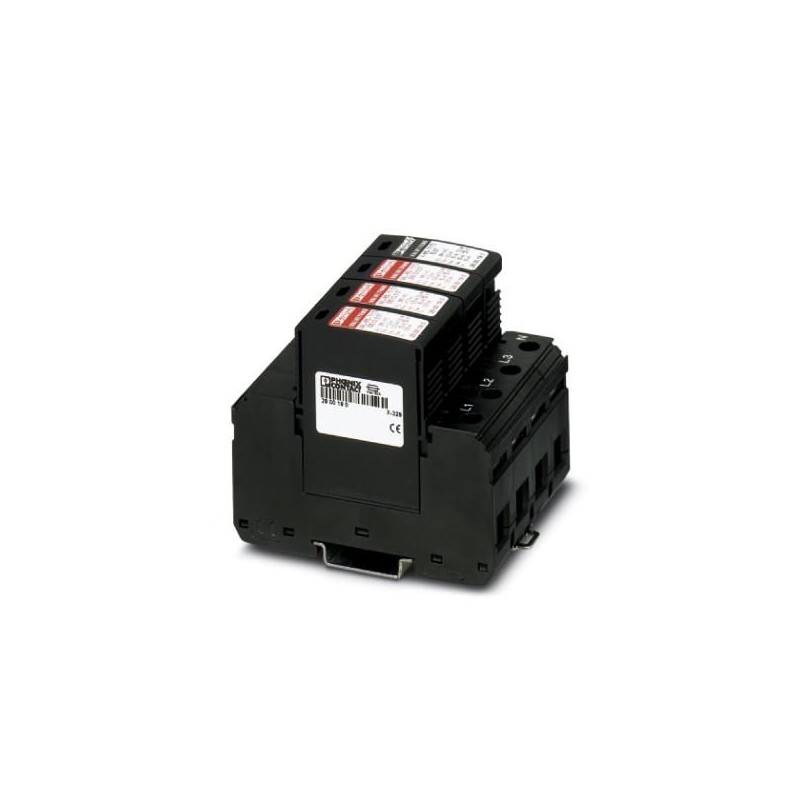

VAL-MS-T1/T2 335/12.5/3+1 2800184 PHOENIX CONTACT Dispositif de protection parafoudre/parasurtenseur de type..
VAL-MS-T1/T2 335/12.5/3+1
2800184
PHOENIX_CONTACT
Dispositif de protection parafoudre/parasurtenseur de type 1/2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800184 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 36 (C-4-2017) |
| GTIN | 4046356518567 |
| Poids par pièce (hors emballage) | 0,638 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | I / II |
|---|---|
| T1 / T2 | |
| T1 | |
| I | |
| Types EN | T1 / T2 |
| T1 | |
| Système d'alimentation CEI | TT |
| TN-S | |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 4 |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 335 V AC |
| Tension permanente maximale UC(L-PE) | 335 V AC |
| Tension permanente maximale UC(N-PE) | 264 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 810 mVA |
| Courant nominal de décharge In(8/20) µs (L-N) | 12,5 kA |
| Courant nominal de décharge In(8/20) µs (L-PE) | 12,5 kA |
| Courant nominal de décharge In(8/20) µs (N-PE) | 50 kA |
| Courant de décharge maximal lmax(8/20) µs | 50 kA |
| Courant de foudre d'essai (10/350) µs (L-N), charge | 6,25 As |
| Courant de foudre d'essai (10/350) µs (L-N), énergie spécifique | 39 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (L-N), valeur de crête limp | 12,5 kA |
| Courant de foudre d'essai (10/350) µs (L-PE), charge | 6,25 As |
| Courant de foudre d'essai (10/350) µs (L-PE), énergie spécifique | 39 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (L-PE), valeur de crête limp | 12,5 kA |
| Courant de foudre d'essai (10/350) µs (N-PE), charge | 25 As |
| Courant de foudre d'essai (10/350) µs (N-PE), énergie spécifique | 625 kJ/Ω |
| Courant de foudre d'essai (10/350) µs (N-PE), valeur de crête limp | 50 kA |
| Courant de décharge global Itotal(8/20) µs | 50 kA |
| Courant de décharge global Itotal(10/350) µs | 50 kA |
| Capacité de suppression du courant de suite Ifi(N-PE) | 100 A |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Niveau de protection en tension Up(L-PE) | ≤ 2 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,7 kV |
| Tension résiduelle Ures(L-N) | ≤ 1,2 kV (pour In) |
| ≤ 1,1 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Tension résiduelle Ures(L-PE) | ≤ 2 kV (pour In) |
| ≤ 1,5 kV (pour 10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,1 kV (pour 3 kA) | |
| Tension résiduelle Ures(N-PE) | ≤ 0,6 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,4 kV (pour 3 kA) | |
| Réponse au TOV pour UT(L-N) | 415 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG - 16 mm²) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension permanente maximale (MCOV L-L) | 670 V AC |
| Tension maximale permanente (MCOV L-N) | 335 V AC |
| Tension permanente maximale MCOV (L-G) | 335 V AC |
| Tension maximale permanente MCOV (N-G) | 264 V AC |
| Tension nominale | 415/240 V AC |
| Circuits de protection | L-L |
| L-N | |
| L-G | |
| N-G | |
| Système de distribution d'énergie | Wye |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-L) | 3570 V |
| Tension limite mesurée MLV (L-N) | 2630 V |
| Tension limite mesurée MLV (L-G) | 3600 V |
| Tension limite mesurée MLV (N-G) | 2600 V |
| Courant nominal de décharge In(L-L) | 20 kA |
| Courant nominal de décharge In(L-N) | 20 kA |
| Courant nominal de décharge In(L-G) | 20 kA |
| Courant nominal de décharge In(N-G) | 20 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800184-VAL-MS-T1/T2 335/12.5/3+1 | 133 Kbytes |
|
