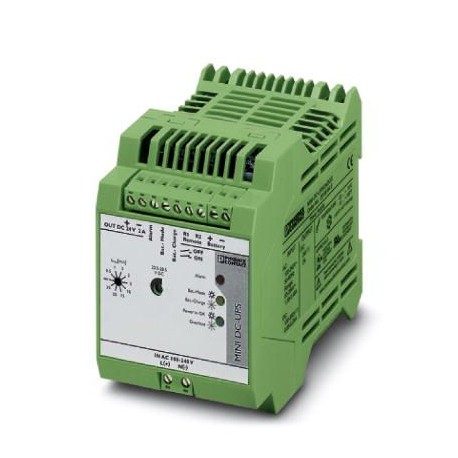

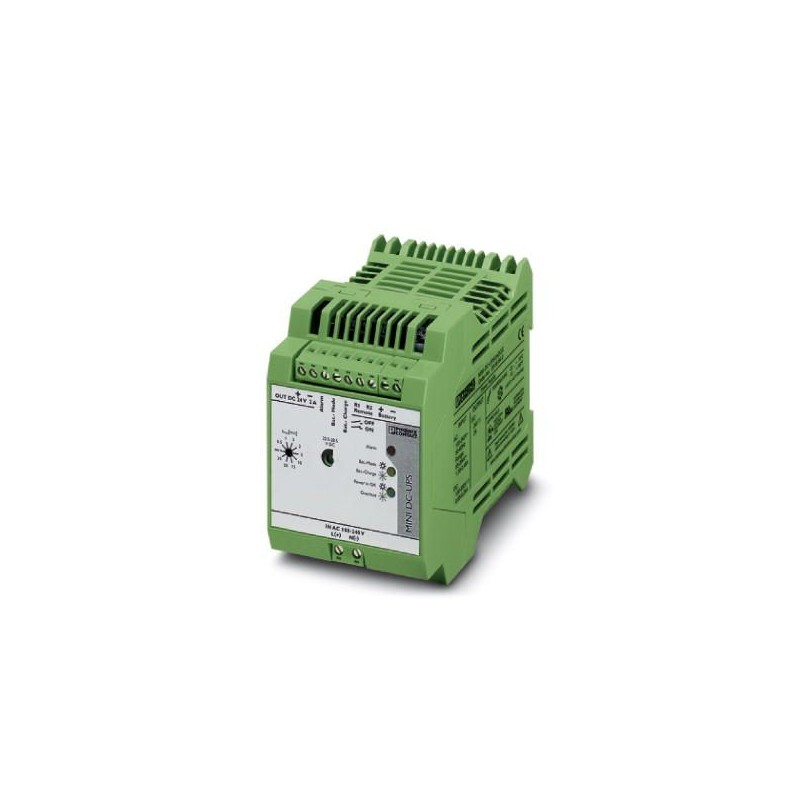

MINI-DC-UPS/24DC/2 2866640 PHOENIX CONTACT Alimentation secourue
MINI-DC-UPS/24DC/2
2866640
PHOENIX_CONTACT
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2866640 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 301 (C-4-2017) |
| GTIN | 4046356113533 |
| Poids par pièce (hors emballage) | 0,496 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée AC | 85 V AC ... 264 V AC |
| Plage de tension d'entrée DC | 100 V DC ... 350 V DC |
| Durée de sauvegarde | réglable : 0,5 min ; 1 min ; 2 min ; 3 min ; 5 min ; 10 min ; 15 min ; 20 min ; 30 min ; résistant |
| Courant absorbé | 0,85 A (230 V AC) |
| 1,5 A (120 V AC) | |
| Limitation de courant démarrage/I²t | < 1,1 A2s |
| Protection contre microcoupures | voir diagramme |
| Temps d'enclenchement typique | 100 ms |
| Facteur de puissance (cos phi) | env. 0,5 |
| Circuit de protection | Varistance |
| Fusible d'entrée, monté | 3,15 A (temporisé, intérieur) |
Données de sortie
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (fonctionnement normal, en mode sauvegarde dépend de la tension de la batterie 27,9 V DC ... 19,2 V DC) |
| Courant nominal de sortie (IN) | 2 A |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Limitation du courant de sortie | max. 3 A |
| Charge capacitive max. | Illimité |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| Puissance dissipée charge nominale max. | 15 W |
| Puissance dissipée à vide maximale | 3,8 W |
| Rendement | > 83 % |
| Ondulation résiduelle | < 50 mVCC |
| Pointes de commutation charge nominale | < 100 mVCC |
| Montage en parallèle autorisé | non |
| Protection contre les surtensions internes | < 35 V DC |
| Résistance à l'alimentation de retour | 35 V DC |
Généralités
| Technologie IQ | non |
|---|---|
| Poids net | 0,45 kg |
| Support d'enregistrement | Externe, accu 0,8 Ah / 1,3 Ah |
| Tension d'isolement entrée/sortie | 4 kV (homologation du type) |
| 2 kV (Contrôle individuel) | |
| Classe de protection | II (en armoire électrique fermée) |
| MTBF (IEC 61709, SN 29500) | > 753000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Connecteurs sortie vissé MINICONNEC |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Connecteurs sortie vissé MINICONNEC |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 10 kHz ... 80 MHz |
| Tension | 10 V |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Homologations UL | UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2866640-MINI-DC-UPS/24DC/2 | 131 Kbytes |
|
