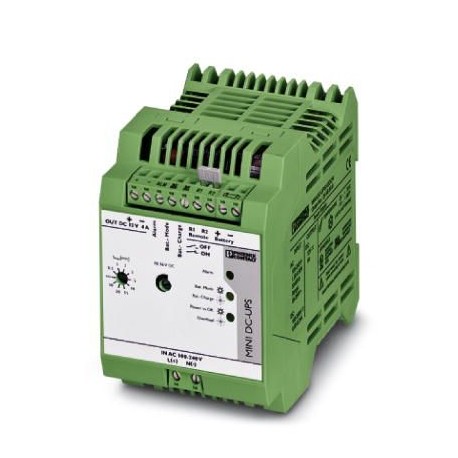

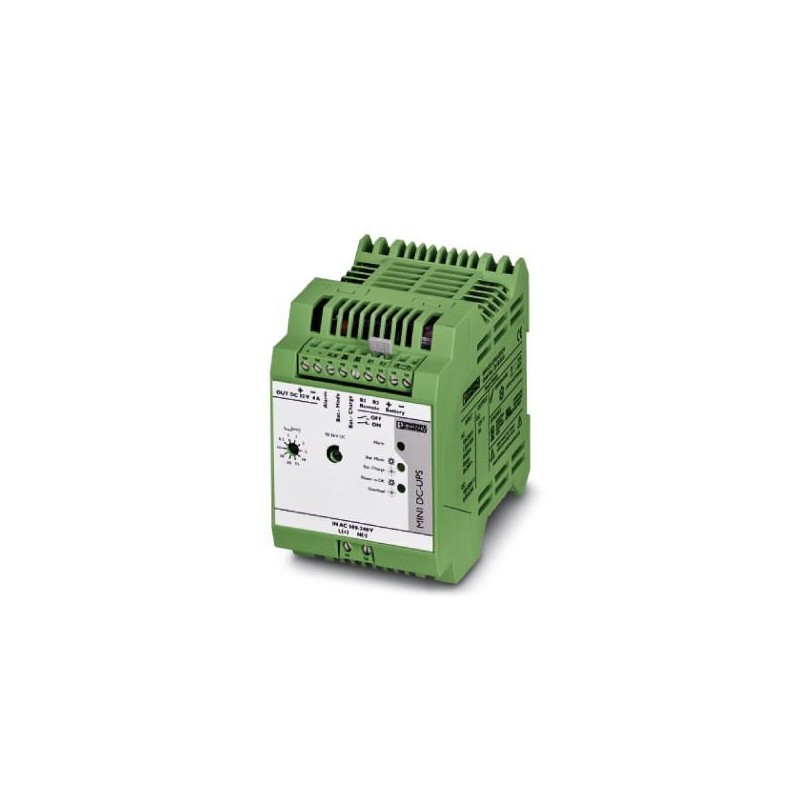

MINI-DC-UPS/12DC/4
2866598
PHOENIX_CONTACT
1
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2866598 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 301 (C-4-2017) |
GTIN | 4046356418522 |
Poids par pièce (hors emballage) | 0,491 KGM |
Numéro du tarif douanier | 85371091 |
Pays d'origine | CN (Chine) |
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Classe climatique | 3K3 (selon EN 60721) |
Degré de pollution | 2 |
Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
---|---|
Plage de tension d'entrée AC | 85 V AC ... 264 V AC |
Plage de tension d'entrée DC | 100 V DC ... 350 V DC (UL508 : 100...250 V DC) |
Durée de sauvegarde | réglable : 0,5 min ; 1 min ; 2 min ; 3 min ; 5 min ; 10 min ; 15 min ; 20 min ; 30 min ; résistant |
Courant absorbé | 0,65 A (230 V AC) |
1,35 A (120 V AC) | |
Limitation de courant démarrage/I²t | < 1,1 A2s |
Protection contre microcoupures | voir diagramme |
Temps d'enclenchement typique | 100 ms |
Facteur de puissance (cos phi) | env. 0,5 |
Circuit de protection | Varistance |
Fusible d'entrée, monté | 3,15 A (temporisé, intérieur) |
Tension de sortie nominale | 12 V DC |
---|---|
Plage de réglage de la tension de sortie (USet) | 10 V DC ... 16 V DC (Tension d'entrée AC disponible ; tension d'entrée AC non disponible : tension de sortie dépendante de la tension de batterie : 13,6 V DC ... 9,6 V DC) |
Courant nominal de sortie (IN) | 4 A |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Limitation du courant de sortie | max. 7 A |
Charge capacitive max. | Illimité |
Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
Puissance dissipée charge nominale max. | 10,5 W |
Puissance dissipée à vide maximale | 3,8 W |
Puissance dissipée mode batterie | 2,9 W |
Rendement | > 82 % |
Ondulation résiduelle | < 50 mVCC |
Pointes de commutation charge nominale | < 100 mVCC |
Montage en parallèle autorisé | non |
Protection contre les surtensions internes | < 35 V DC |
Résistance à l'alimentation de retour | 35 V DC |
Technologie IQ | non |
---|---|
Poids net | 0,45 kg |
Support d'enregistrement | externe, accu 1,6 Ah / 2,6 Ah |
Tension d'isolement entrée/sortie | 4 kV (homologation du type) |
2 kV (Contrôle individuel) | |
Classe de protection | II (en armoire électrique fermée) |
MTBF (IEC 61709, SN 29500) | |
> 728000 h (40 °C) | |
Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Type de raccordement | Connecteurs sortie vissé MINICONNEC |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 8 mm |
Filetage vis | M3 |
Type de raccordement | Connecteurs sortie vissé MINICONNEC |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 8 mm |
Filetage vis | M3 |
Section de conducteur rigide min. | 0,2 mm² |
---|---|
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Filetage vis | M3 |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Emission | EN 55011 (EN 55022) |
Immunité | EN 61000-6-2:2005 |
Connexion selon la norme | CUL |
Normes/Prescriptions | EN 61000-4-2 |
Décharge par contact | 6 kV |
Normes/Prescriptions | EN 61000-4-3 |
Plage de fréquence | 80 MHz ... 2 GHz |
Intensité de champ | 10 V/m |
Normes/Prescriptions | EN 61000-4-4 |
Remarque | Critère B |
Normes/Prescriptions | EN 61000-6-3 |
EN 61000-4-6 | |
Plage de fréquence | 10 kHz ... 80 MHz |
Tension | 10 V |
Normes/Prescriptions | EN 61000-4-11 |
Directive basse tension | Conformité à la directive NSR 2006/95/CE |
Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
EN 61558-2-17 | |
Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
Norme – Faible tension de protection | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norme, sectionnement sûr | DIN VDE 0100-410 |
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
Homologations UL | UL Listed UL 508 |
Norme UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Applications ferroviaires | EN 50121-4 |
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
