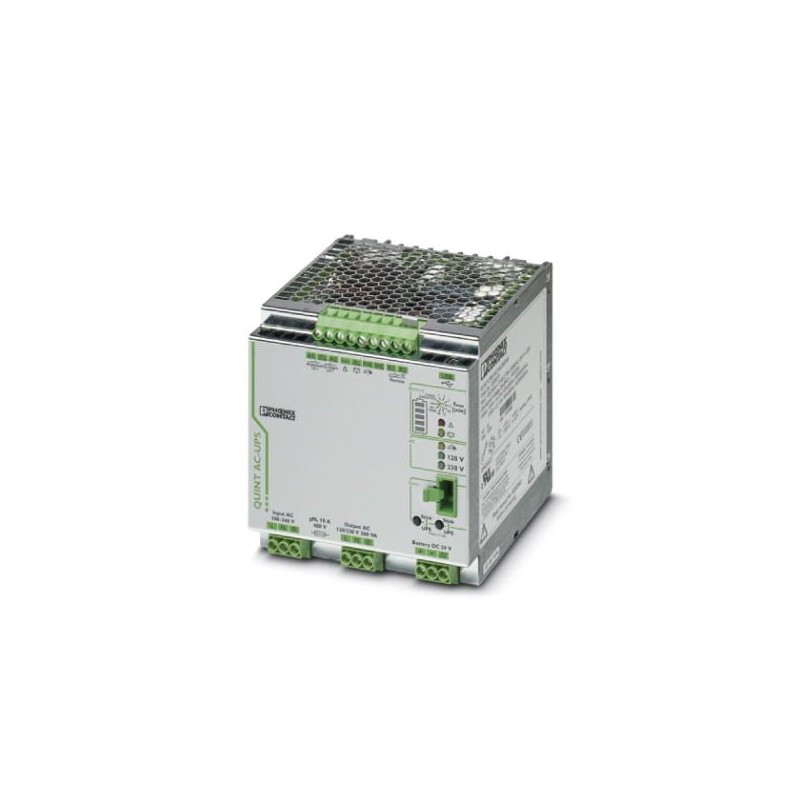

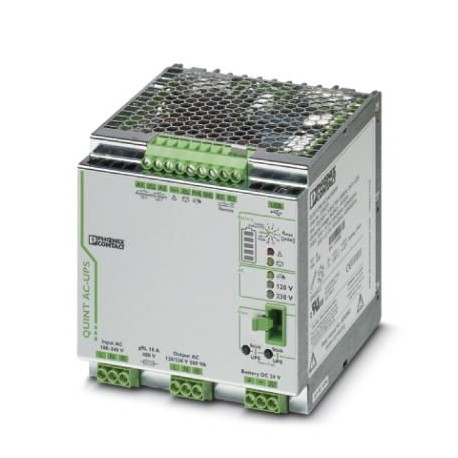

QUINT-UPS/ 1AC/ 1AC/500VA 2320270 PHOENIX CONTACT Alimentation secourue
QUINT-UPS/ 1AC/ 1AC/500VA
2320270
PHOENIX_CONTACT
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2320270 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 280 (C-4-2017) |
| GTIN | 4046356560078 |
| Poids par pièce (hors emballage) | 2,201 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 50 °C Derating: 2,5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (25 °C, pas de condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
Données d'entrée
| Tension d'entrée nominale | 240 V AC |
|---|---|
| 100 V AC | |
| 120 V AC -20 % / +15 % | |
| 230 V AC -20 % / +15 % | |
| 100 V AC ... 240 V AC | |
| Plage de tension d'entrée | 184 V AC ... 264 V AC |
| 96 V AC ... 138 V AC | |
| 96 V AC ... 264 V AC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Temps de sauvegarde | 1 h (38 AH) |
| Fusible de puissance homologué | B16 230 V AC |
| Facteur de puissance (cos phi) | 0,8 |
Données de sortie
| Tension de sortie nominale | 120 V AC |
|---|---|
| 230 V AC | |
| Courant nominal de sortie (IN) | 4,3 A (120 V AC, -25 °C ... 50 °C) |
| 2,2 A (230 V AC, -25 °C ... 40 °C) | |
| POWER BOOST (IBoost) | 5,2 A (120 V AC, -25 °C ... 40 °C) |
| 2,7 A (230 V AC, -25 °C ... 40 °C) | |
| Derating | > 50 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | non |
| Connectabilité en série | Non |
Généralités
| Technologie IQ | oui |
|---|---|
| Poids net | 2,2 kg |
| Rendement | > 98 % (Fonctionnement en réseau) |
| > 98 % | |
| > 86 % | |
| Classe de protection | I |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
Caractéristiques de raccordement signalisation
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 62040-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 62040-2 (classe C1) |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 (classe A) |
| Homologations UL | UL/C-UL Recognized UL 1778 |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040602eCl@ss 8.027040602eCl@ss 9.027040705
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2320270-QUINT-UPS/ 1AC/ 1AC/500VA | 126 Kbytes |
|
