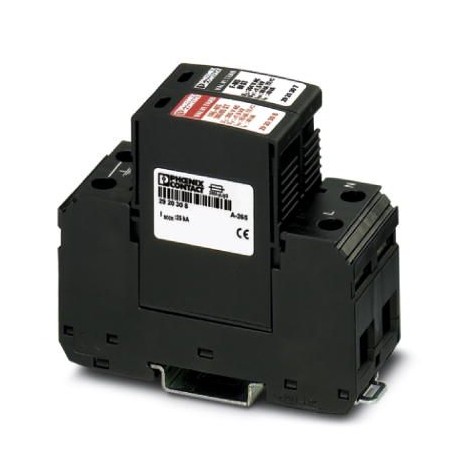

VAL-MS 385/65/1+1 2921255 PHOENIX CONTACT Type 2 parafoudre pour systèmes d'alimentation à 3 fils (L1, N, PE..
VAL-MS 385/65/1+1
2921255
PHOENIX_CONTACT
Type 2 parafoudre pour systèmes d'alimentation à 3 fils (L1, N, PE), avec un connecteur de verrouillage.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Hauteur | 90 mm |
|---|---|
| Largeur | 35,6 mm |
| Profondeur | 77,5 mm |
| Pas | 2 UL |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| IP20 (uniquement lorsque toutes les bornes sont utilisées) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g |
| Vibration (fonctionnement) | 7,5g |
Généralités
| Normes/prescriptions | CEI 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TT |
| TN-C | |
| TN-S | |
| Nombre de ports | One |
| Conception SPD | Type combiné |
| Circuits de protection | L-N |
| N-PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC (L-N) | 385 V AC |
| Tension permanente maximale UC (N-PE) | 264 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 231 mVA |
| Courant nominal de décharge In (8/20) µs (L-N) | 30 kA |
| Courant nominal de décharge In (8/20) µs (N-PE) | 40 kA |
| Courant de décharge maximal Imax (8/20) µs (L-N) | 65 kA |
| Courant de décharge Imax (8/20) µs (N-PE) | 80 kA |
| Courant de foudre d'essai (10/350) µs (L-N), charge | 1,25 As |
| Courant de foudre d'essai (10/350)˽µs (L-N), énergie spécifique | 1,56 kJ/Ω |
| Courant de foudre d'essai (10/350)˽µs (L-N), valeur de crête limp | 2,5 kA |
| Courant de foudre d'essai (10/350)˽µs (N-PE), charge | 5 As |
| Courant de foudre d'essai (10/350)˽µs (N-PE), énergie spécifique | 25 kJ/Ω |
| Courant de foudre d'essai (10/350)˽µs (N-PE), valeur de crête limp | 10 kA |
| Courant de décharge global ITotal (8/20) µs | 80 kA |
| Courant de décharge global ITotal (10/350) µs | 5 kA |
| Capacité de suppression du courant de suite Ifi (N-PE) | 100 A (264 V AC) |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up (L-N) | ≤ 1,8 kV |
| Niveau de protection en tension Up (N-PE) | ≤ 1,7 kV |
| Tension résiduelle Ures (L-N) | ≤ 1,8 kV (pour In) |
| ≤ 1,3 kV (pour 10 kA) | |
| ≤ 1,2 kV (à 5 kA) | |
| ≤ 1,15 kV (pour 3 kA) | |
| Tension résiduelle Ures (L-PE) | ≤ 2 kV (pour In) |
| ≤ 1,5 kV (pour 10 kA) | |
| ≤ 1,4 kV (à 5 kA) | |
| ≤ 1,3 kV (pour 3 kA) | |
| Tension résiduelle Ures (N-PE) | ≤ 0,6 kV (pour In) |
| ≤ 0,5 kV (pour 10 kA) | |
| ≤ 0,5 kV (à 5 kA) | |
| ≤ 0,4 kV (pour 3 kA) | |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs (N-PE) | ≤ 1,7 kV |
| Réponse au TOV pour UT (L-N) | 480 V AC (5 s / mode résistance) |
| Réponse au TOV pour UT (N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps d'amorçage tA (L-N) | ≤ 25 ns |
| Temps d'amorçage tA (L-PE) | ≤ 100 ns |
| Temps d'amorçage tA (N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 250 A AC (gG) |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gG - 16 mm²) |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 2.0 | EC000941 |
|---|---|
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2921255-VAL-MS 385/65/1+1 | 119 Kbytes |
|
