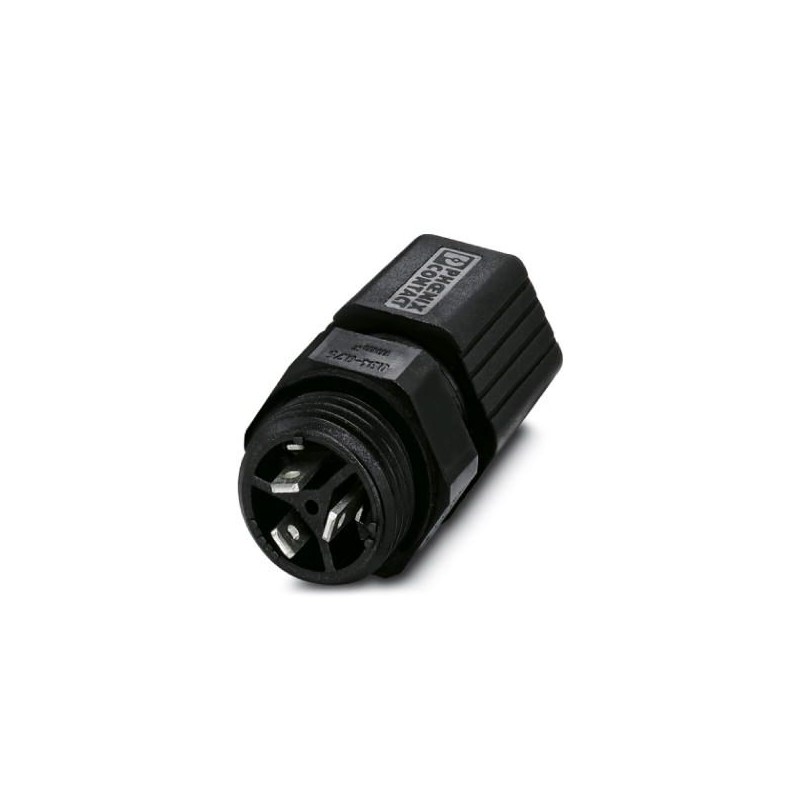

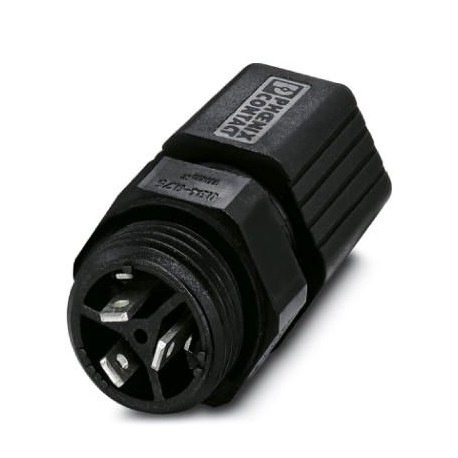

Q 0,75/3FL/ 9-M16KU-ESA BK 1641497 PHOENIX CONTACT Traversée de paroi
Q 0,75/3FL/ 9-M16KU-ESA BK
1641497
PHOENIX_CONTACT
10
Traversée de paroi
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1641497 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 103 (PC-2011) |
| GTIN | 4017918219581 |
| Poids par pièce (hors emballage) | 0,016 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Instruction pour le montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
|---|---|
| Coloris | noir |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Connexion à soudage manuel/à languettes pour clips, 2,8 x 0,8 mm |
| Nombre de pôles | 3 |
| Ouverture écrou-chapeau | 19 mm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Ouverture du porte-contacts | 19 mm |
| Couple de serrage porte-contacts | 3,75 Nm |
| Couple de serrage contre-écrou | 3,75 Nm |
| Nombre de connexions | 3 |
| Section de conducteur souple min. | 0,34 mm² |
| Section de conducteur souple max. | 0,75 mm² |
| Section de conducteur rigide min. | 0,75 mm² |
| Section de conducteur rigide max. | 1 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | Classe 2-6 // 0,34 mm² : 0,1 mm ; 0,5 - 0,75 mm² : 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | >= 2,5 mm |
| Diamètre extérieur du câble | 5 mm ... 6,8 mm |
| Repérage des points de connexion | 1, 2, 3 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Respecter les indications du fabricant du câble.) |
| -25 °C ... 50 °C (En cas de connexion. Respecter également les indications du fabricant du câble.) | |
| Température lors du raccordement | -5 °C ... 50 °C (respecter également les indications du fabricant du câble) |
Caractéristiques électriques
| Intensité nominale IN | 9 A |
|---|---|
| Courant de référence | 9 A |
| Tension de référence (III/3) | 160 V |
| Remarque sur la tension de dimensionnement (III/3) | avec manchon isolant |
| Tension assignée (III/2) | 160 V |
| Remarque sur la tension de dimensionnement (III/2) | avec manchon isolant |
| Tension assignée (II/2) | 320 V |
| Remarque sur la tension de dimensionnement (II/2) | avec manchon isolant |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 (En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne.) |
|---|---|
| Type de filetage PC QUICKON | M16 x 1,5 |
| Catégorie d’effet de coup | 3 |
| Catégorie d'effet de coup | IK07 |
Indications concernant les matériaux
| Matériau de contact | CuZn |
|---|---|
| Matériau de surface du contact | étamé |
| Matériau de porte-contacts | PA |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Pour une utilisation en extérieur | f1 (UL 746C) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641497-Q 0,75/3FL/ 9-M16KU-ESA BK | 116 Kbytes |
|
