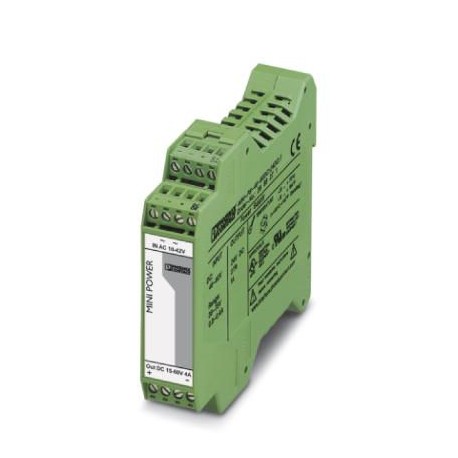

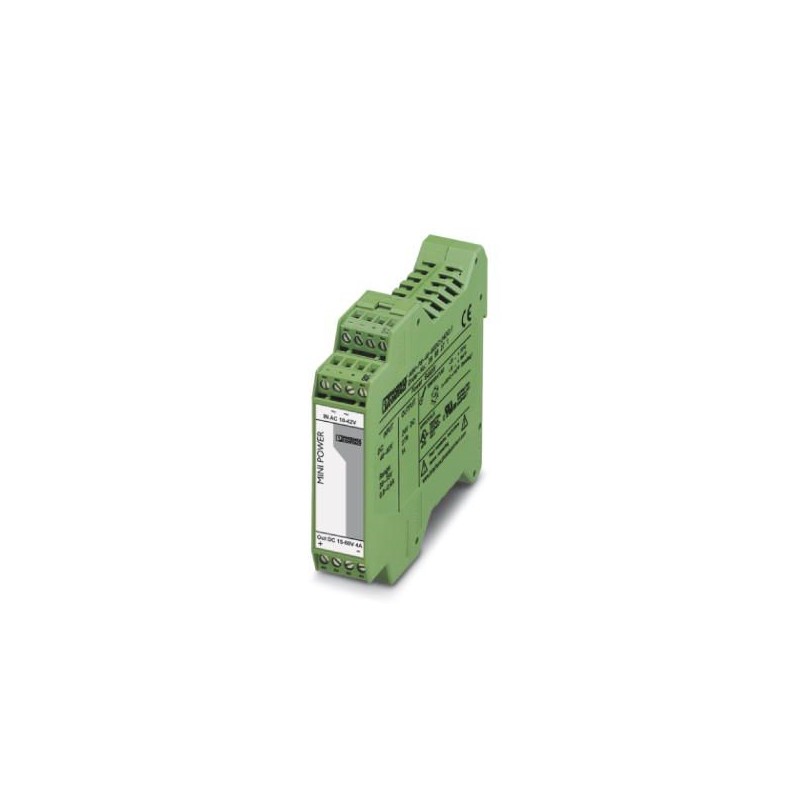

MINI-PS- 10- 42AC/15-60DC/3 2320199 PHOENIX CONTACT Module d'alimentation
MINI-PS- 10- 42AC/15-60DC/3
2320199
PHOENIX_CONTACT
Module d'alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2320199 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 257 (C-4-2017) |
| GTIN | 4046356577731 |
| Poids par pièce (hors emballage) | 0,160 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Tension d'entrée nominale | 24 V AC |
|---|---|
| Plage de tension nominale d'entrée | 10 V AC ... 42 V AC |
| Plage de tension d'entrée | 10 V AC ... 42 V AC |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Courant absorbé | 6,5 A |
| Choc de courant d'enclenchement | < 45 A (typique) |
| Sélection des fusibles appropriés | 16 A (Caractéristique C) |
Données de sortie
| Tension de sortie nominale | 28 V DC ±1 % |
|---|---|
| 60 V DC | |
| Plage de tension de sortie | 15 V DC ... 60 V DC |
| Courant nominal de sortie (IN) | 3 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Connectabilité en série | Non |
| Ondulation résiduelle | < 3,6 VCC |
| Puissance dissipée à vide maximale | < 0,04 W |
| Puissance dissipée charge nominale max. | < 6,9 W |
Généralités
| Poids net | 0,16 kg |
|---|---|
| Rendement | > 95,7 % (pour 42 V AC et les valeurs nominales) |
| Classe de protection | III |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 18175000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 8 kV (Décharge par contact) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ...150 Hz, 2,3g | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210990eCl@ss 8.027210990eCl@ss 9.027210901
