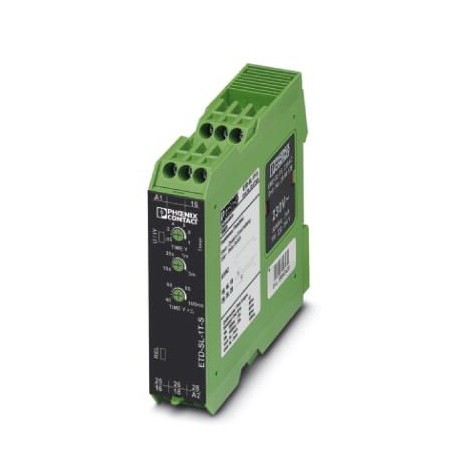

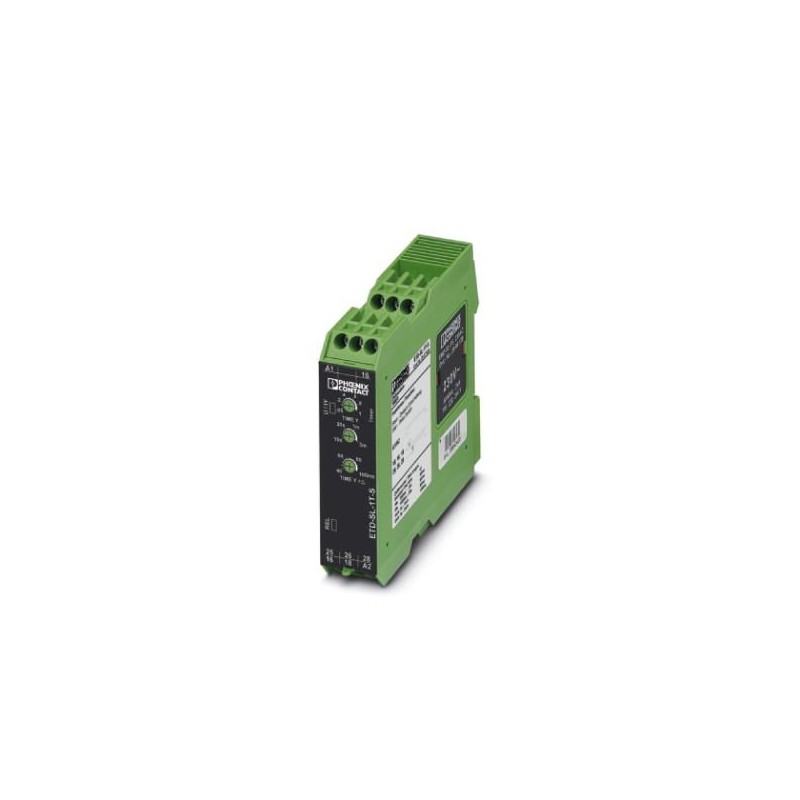

ETD-SL-1T-S 2867924 PHOENIX CONTACT Relais temporisés
ETD-SL-1T-S
2867924
PHOENIX_CONTACT
Relais temporisés
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2867924 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 663 (IF-2009) |
| GTIN | 4046356046947 |
| Poids par pièce (hors emballage) | 0,140 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 15 % ... 85 % |
| Immunité | EN 61000-6-2 |
Côté excitation
| Plage de tension d'entrée | 24 V DC (voir modules de puissance) |
|---|---|
| 24 V AC ... 230 V AC (voir modules de puissance) | |
| Courbe de température | ≤ 0,01 %/K |
| Fonction | S : Démarrage triangle/étoile |
| Plage de réglage du temps | 500 ms ... 3 min. (4 plages finales de temps) |
| Temps de réarmement | 500 ms |
Côté contact
| Type de contact | 2 inverseurs exempts de potentiel |
|---|---|
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
Généralités
| Affichage d'état | LED verte (ENERGIE) |
|---|---|
| LED jaune (relais actif) | |
| Durée de vie mécanique | env. 2x 107cycles |
| Consommation nominale | 2,5 VA (1 W) |
| Tension d'essai bobine de relais/contact de relais | 4 kV |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Coloris | vert |
| Type d'isolant boîtier | Polyamide PA, autoextinguible |
| Humidité de l'air admissible (service) | 15 % ... 85 % |
| Fréquence nominale | 50 Hz ... 60 Hz |
| Tension d'isolement assignée | 300 V (selon EN 50178) |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Caractéristiques de raccordement
| Section de conducteur souple min. | 0,5 mm² |
|---|---|
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Type de raccordement | Raccordement vissé |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
|---|---|
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| UL, USA/Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371701eCl@ss 5.127371700eCl@ss 6.027371700eCl@ss 7.027371790eCl@ss 8.027371605eCl@ss 9.027371605
