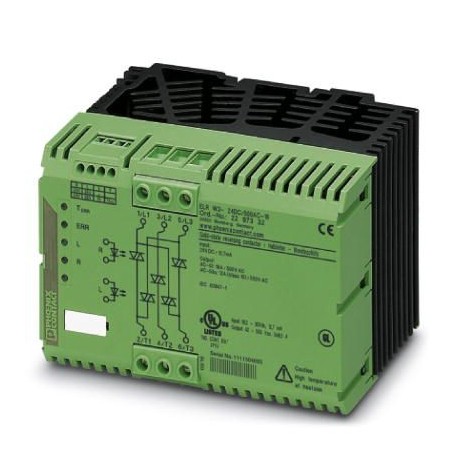

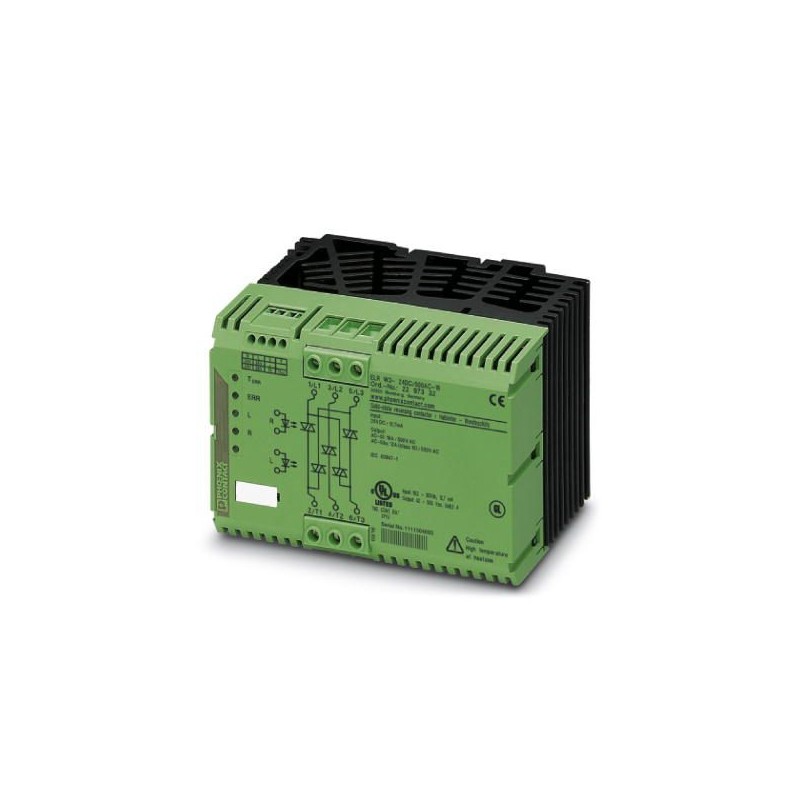

ELR W3- 24DC/500AC-16 2297332 PHOENIX CONTACT Contacteur inverseur semi-conduct.
ELR W3- 24DC/500AC-16
2297332
PHOENIX_CONTACT
Contacteur inverseur semi-conduct.
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2297332 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 41 (C-5-2017) |
| GTIN | 4046356175692 |
| Poids par pièce (hors emballage) | 1,808 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Données d’entrée
| Dénomination entrée | Entrée de commande droite/gauche |
|---|---|
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 30 V DC |
| Plage de tension par rapport à UC | 0,8 ... 1,25 |
| Courant de commande assigné IC | 12,7 mA |
| Seuil d'enclenchement | 9,6 V (Signal « 0 ») |
| 19,2 V (Signal « 1 ») | |
| Circuit de protection | Protection contre inversions de polarité Diode zéner bidirectionnelle |
| Protection antisurtension | |
| Affichage d'état | LED jaune |
| Affichage des défauts | LED rouge |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie AC |
|---|---|
| Tension de service assignée Ue | 500 V AC |
| Plage de tension de service | 48 V AC ... 575 V AC |
| Plage de courant de charge | 100 mA ... 16 A (voir derating) |
| Courant de service assigné pour AC-51 | 16 A |
| Courant de service assigné pour AC-53a | 12 A |
| Courant de fuite | 6 mA |
| Tension résiduelle | < 1,5 V |
| Courant de choc | 300 A (t = 10 ms) |
| Dénomination de la protection | élément RCV |
Caractéristiques de raccordement circuit de commande
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement circuit de charge
| Dénomination connexion | Circuit de puissance |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M4 |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section de conducteur souple | 0,5 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 6 |
Généralités
| Tension d'essai entrée/sortie | 5 kVeff |
|---|---|
| Fréquence de commutation | max. 5 Hz |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | juxtaposable à intervalles de 40 mm |
| Mode de fonctionnement | 100 % ED |
| Fréquence inversion rotation | ≤ 10 Hz |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Indice de protection | IP20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2297332-ELR W3- 24DC/500AC-16 | 120 Kbytes |
|
