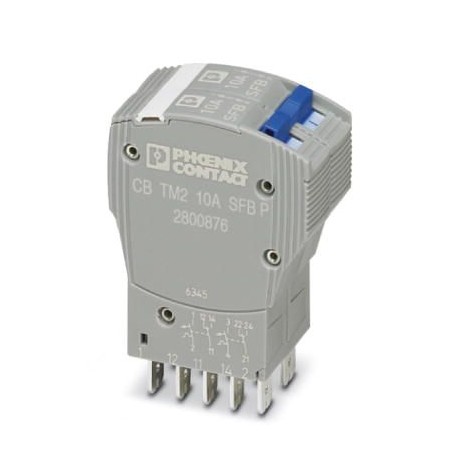

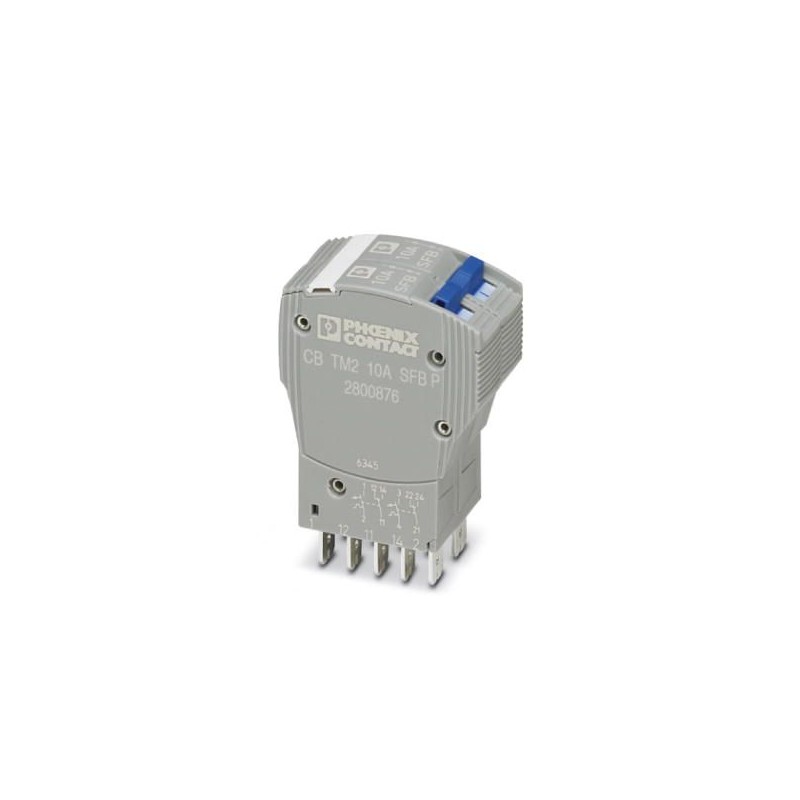

CB TM2 10A SFB P 2800876 PHOENIX CONTACT Disjoncteur de protection d'appareils thermomagnétique
CB TM2 10A SFB P
2800876
PHOENIX_CONTACT
Disjoncteur de protection d'appareils thermomagnétique
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800876 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 328 (C-4-2017) |
| GTIN | 4046356690300 |
| Poids par pièce (hors emballage) | 0,074 KGM |
| Numéro du tarif douanier | 85362010 |
| Pays d'origine | ID (Indonésie) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Test hygrométrique | 240 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 8g (CEI 60068-2-6, test Fc) |
| Indice de protection | IP30 (Zone de manœuvre) |
Généralités
| Instruction pour le montage | En cas de montage en série, l'intensité nominale de l'appareil ne doit pas dépasser 80 %, ou elle doit être surdimensionnée en conséquence. |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Type de montage | sur embase |
| Coloris | gris |
| Nombre de pôles | 2 |
| Groupe d'isolant | II |
| Degré de pollution | 2 |
| Type | Connecteur mâle |
Caractéristiques électriques
| Type de fusible | SFB |
|---|---|
| Tension de choc assignée | 2,5 kV (Isolation renforcée dans la zone de manœuvre) |
| Tension de référence | 80 V DC (CEI 60934) |
| 80 V DC (UL 1077) | |
| 80 V DC (UL 508 - avec embase enfichable) | |
| Courant de référence IN | 10 A (CEI 60934) |
| charge inductive selon UL 1077 | |
| 10 A DC (charge à faible induction selon UL 1077) | |
| 10 A DC (charge inductive selon UL 508 - avec embase enfichable) | |
| 10 A DC (charge à faible induction selon UL 508 - avec embase enfichable) | |
| Tension assignée d'isolement Ui | 277 V AC (UL 1077) |
| 250 V AC (CEI 60934) | |
| Puissance dissipée | 2 W (en régime nominal par canal) |
| Résistance appareil | 13 mΩ |
| Résistance d'isolement Riso | > 100 MΩ (500 V DC) |
| Type d'actionnement | Type S |
| Mode de déclenchement | TM (thermomagnétique) |
| Degré de déclenchement | Déclenchement libre (positif) |
| Pouvoir de coupure de court-circuit de dimensionnement Icn | |
| 600 A (80 V DC) | |
| Fusible requis en amont | ≥ 40 A (I > Icn) |
| Pouvoir de coupure de court-circuit Ik | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Rigidité diélectrique | 3000 V AC (Zone de manœuvre) |
| 1500 V AC (Circuit principal/auxiliaire) | |
| 1500 V AC (Circuit principal ouvert) | |
| 1000 V AC (Circuit auxiliaire ouvert) | |
| 1500 V AC (Pôle à pôle) | |
| Chute de tension | 0,13 V (pour 1 x In) |
| Nombre de cycles maxi | 6000 (240 V AC / 1 x In) |
| 3000 (80 V DC / 1 x In) | |
| Circuit électrique auxiliaire | 277 V AC / 0,5 A (à faible induction) |
| 277 V AC / 1 A (à faible induction, 2000 cycles maxi) | |
| 50 V DC / 1 A (à faible induction) | |
| Tension de service minimale contact auxiliaire | 10 V |
| Tension de service maximale contact auxiliaire | 240 V |
| 240 V | |
| Courant de service minimal contact auxiliaire | 10 mA |
| Courant de service maximal contact auxiliaire | 1 A |
Normes et spécifications
| Normes/prescriptions | EN 60934 |
|---|---|
| UL 1077 UL/C-UL Recognized | |
| UL 508 UL/C - UL Listed | |
| CSA 22.2 No. 235-04 |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-2800876-CB TM2 10A SFB P | 569 Kbytes |
|
