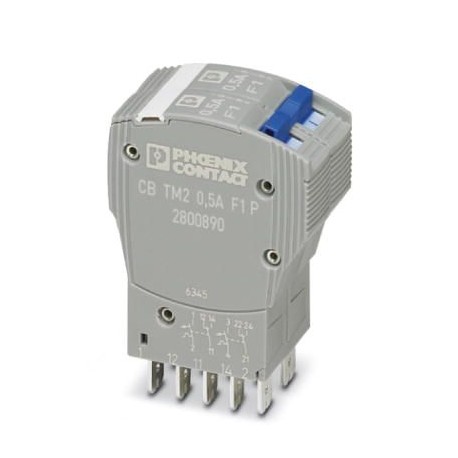

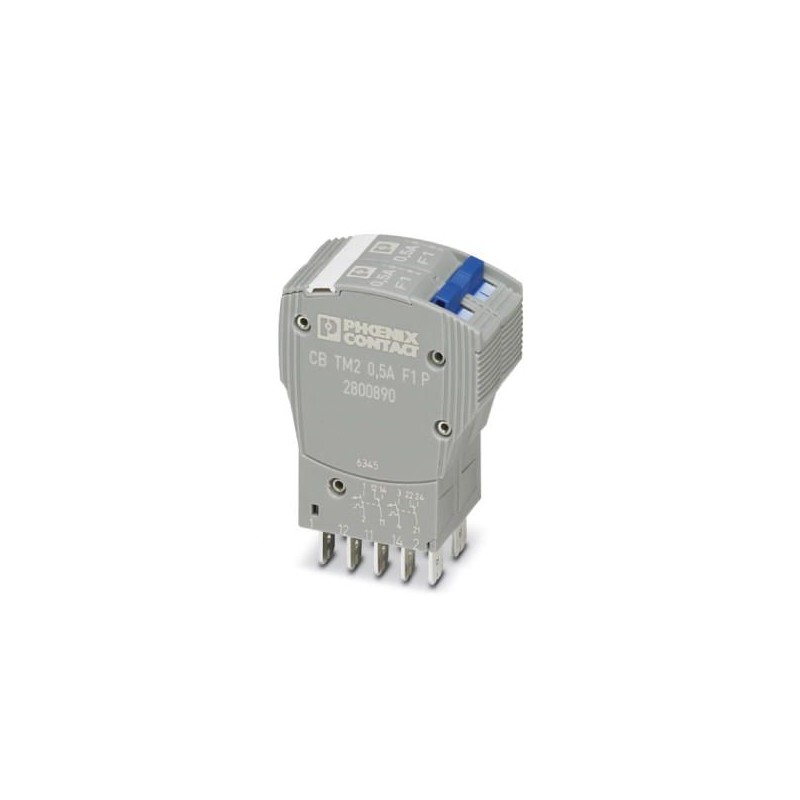

CB TM2 0.5A F1 P
2800890
PHOENIX_CONTACT
1
Disjoncteur de protection d'appareils thermomagnétique
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2800890 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 330 (C-4-2017) |
GTIN | 4046356690515 |
Poids par pièce (hors emballage) | 0,074 KGM |
Numéro du tarif douanier | 85362010 |
Pays d'origine | ID (Indonésie) |
Température ambiante (fonctionnement) | -30 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Test hygrométrique | 240 h, 95 % RH, 40 °C |
Choc (fonctionnement) | 15g (CEI 60068-2-27, test Ea) |
Vibration (fonctionnement) | 5g (CEI 60068-2-6, test Fc) |
Indice de protection | IP30 (Zone de manœuvre) |
Instruction pour le montage | En cas de montage en série, l'intensité nominale de l'appareil ne doit pas dépasser 80 %, ou elle doit être surdimensionnée en conséquence. |
---|---|
Classe d'inflammabilité selon UL 94 | V0 |
Type de montage | sur embase |
Coloris | gris |
Nombre de pôles | 2 |
Groupe d'isolant | II |
Degré de pollution | 2 |
Type | Connecteur mâle |
Type de fusible | rapide |
---|---|
Tension de choc assignée | 2,5 kV (Isolation renforcée dans la zone de manœuvre) |
Tension de référence | 80 V DC (CEI 60934) |
80 V DC (UL 1077) | |
80 V DC (UL 508 - avec embase enfichable) | |
Courant de référence IN | 0,5 A (CEI 60934) |
charge inductive selon UL 1077 | |
0,5 A DC (charge à faible induction selon UL 1077) | |
0,5 A DC (charge inductive selon UL 508 - avec embase enfichable) | |
0,5 A DC (charge à faible induction selon UL 508 - avec embase enfichable) | |
Tension assignée d'isolement Ui | 277 V AC (UL 1077) |
250 V AC (CEI 60934) | |
Puissance dissipée | 1,25 W (en régime nominal par canal) |
Résistance appareil | 5 Ω |
Résistance d'isolement Riso | > 100 MΩ (500 V DC) |
Type d'actionnement | Type S |
Mode de déclenchement | TM (thermomagnétique) |
Degré de déclenchement | Déclenchement libre (positif) |
Pouvoir de coupure de court-circuit de dimensionnement Icn | |
600 A (80 V DC) | |
Fusible requis en amont | ≥ 15 A (I > Icn) |
Pouvoir de coupure de court-circuit Ik | 1000 A AC (277 V AC) |
1000 A DC (50 V DC) | |
Rigidité diélectrique | 3000 V AC (Zone de manœuvre) |
1500 V AC (Circuit principal/auxiliaire) | |
1500 V AC (Circuit principal ouvert) | |
1000 V AC (Circuit auxiliaire ouvert) | |
1500 V AC (Pôle à pôle) | |
Chute de tension | 2,5 V (pour 1 x In) |
Nombre de cycles maxi | 6000 (240 V AC / 1 x In) |
3000 (80 V DC / 1 x In) | |
Circuit électrique auxiliaire | 277 V AC / 0,5 A (à faible induction) |
277 V AC / 1 A (à faible induction, 2000 cycles maxi) | |
50 V DC / 1 A (à faible induction) | |
Tension de service minimale contact auxiliaire | 10 V |
Tension de service maximale contact auxiliaire | 240 V |
240 V | |
Courant de service minimal contact auxiliaire | 10 mA |
Courant de service maximal contact auxiliaire | 1 A |
Normes/prescriptions | EN 60934 |
---|---|
UL 1077 UL/C-UL Recognized | |
UL 508 UL/C - UL Listed | |
CSA 22.2 No. 235-04 |
