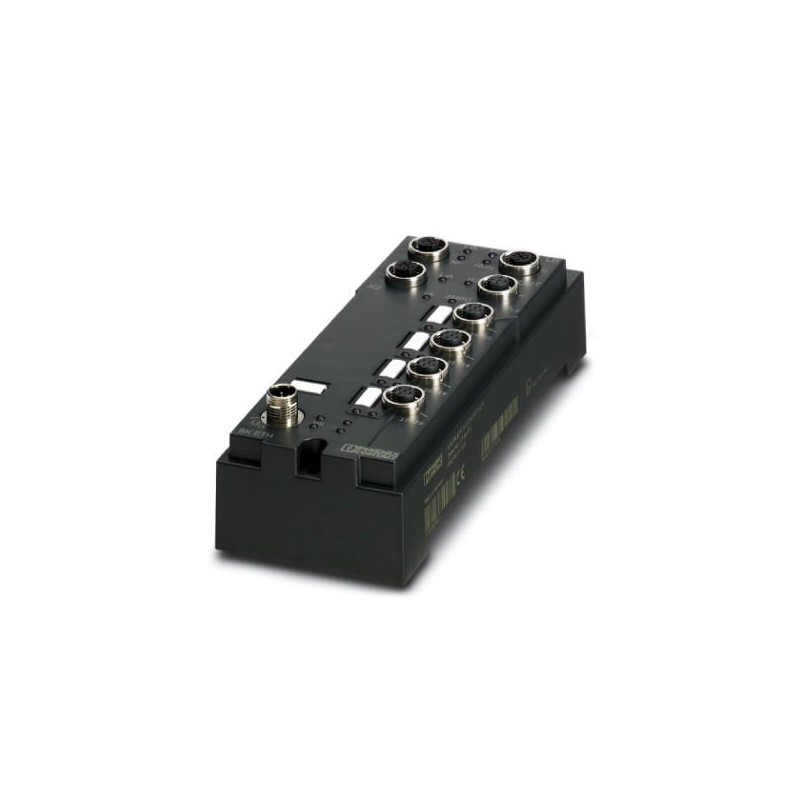

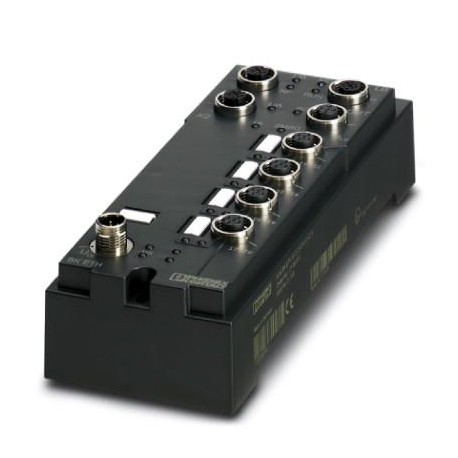

FLM BK ETH M12 DI 8 M12-2TX 2736916 PHOENIX CONTACT Coupleur de bus
FLM BK ETH M12 DI 8 M12-2TX
2736916
PHOENIX_CONTACT
Coupleur de bus
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2736916 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 211 (C-6-2017) |
| GTIN | 4046356094283 |
| Poids par pièce (hors emballage) | 0,280 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (stockage/transport) | 95 % |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Généralités
| Type de montage | Montage mural |
|---|---|
| Poids net | 280 g |
| Type de montage | Montage mural, en option sur plaque de montage |
Interfaces
| Dénomination | Ethernet (Modbus TCP) |
|---|---|
| Type de raccordement | Connecteur M12, détrompage D |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 10/100 MBit/s (Auto-négociation) |
| Nombre de pôles | 4 |
Passerelle pour le bus local
| Dénomination | Passerelle pour le bus local |
|---|---|
| Type de raccordement | Connecteur M 12, détrompage B |
| Taux de transmission | 500 kbauds / 2 Mbauds commutable |
| Nombre max. d'abonnés au bus local | 16 |
| Longueur maximale du bus local | 20 m |
Alimentation du bloc électronique
| Type de raccordement | Connecteur M12 |
|---|---|
| Dénomination | UL |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (ondulation comprise) |
| Courant d'alimentation | < 100 mA |
Potentiels Fieldline
| Tension d'alimentation UL | 24 V DC |
|---|---|
| Alimentation électrique sur UL | max. 4 A |
| Consommation de courant provenant de UL | max. 118 mA (pour 2 Mbauds) |
| typ. 118 mA (pour 2 Mbauds) | |
| max. 60 mA (pour 500 Kbauds) | |
| typ. 60 mA (pour 500 Kbauds) | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 5 mA (plus courant d'alimentation des capteurs) |
| max. 600 mA |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Connecteur M12 |
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre d'entrées | 8 (EN 61131-2 type 1) |
| Dénomination de la protection | Protection contre les courts-circuits, la surcharge de l'alimentation des capteurs |
| Temps de filtrage | 3 ms |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736916-FLM BK ETH M12 DI 8 M12-2TX | 130 Kbytes |
|
