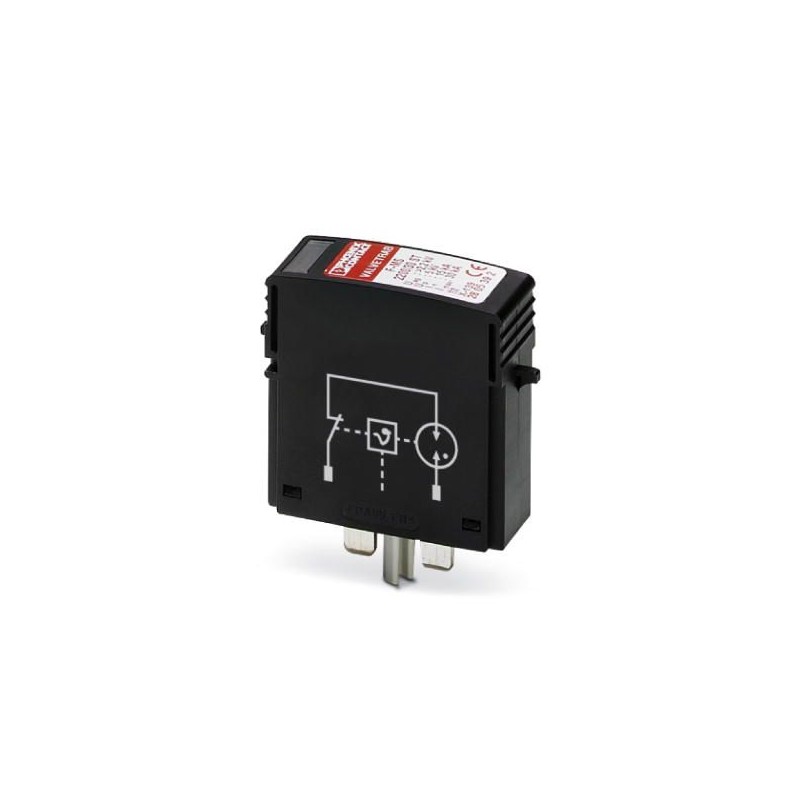

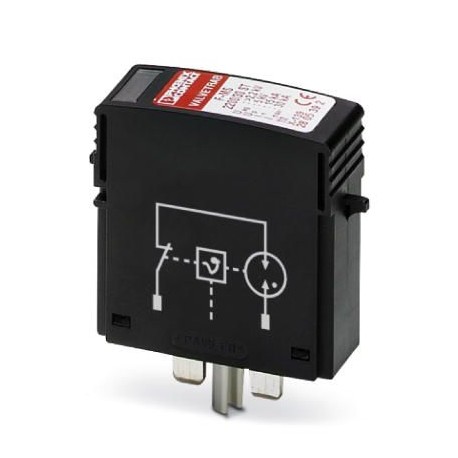

F-MS 2200/30 ST 2805392 PHOENIX CONTACT Connecteur de protection antisurtension type 2
F-MS 2200/30 ST
2805392
PHOENIX_CONTACT
10
Connecteur de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2805392 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 56 (C-4-2017) |
| GTIN | 4046356446419 |
| Poids par pièce (hors emballage) | 0,037 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g |
| Vibration (fonctionnement) | 5g |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Circuits de protection | L-PE |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 3 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | La fiche de protection F-MS 2200/30 ST ne doit être utilisée qu'avec VAL-MS 750/30 ST (2920256) dans un branchement en série. Elle n'est pas conçue pour une utilisation directe sur la tension secteur. Fiche de remplacement pour une utilisation avec l'article VAL-MS 800/30-VF/FM (2805402). |
|---|---|
| Uagn> 2200 V |
Circuit de protection
| Fréquence nominale fN | 50 Hz |
|---|---|
| 60 Hz | |
| Courant résidual IPE | ≤ 3 µA |
| Courant nom. de décharge In(8/20)µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 30 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 5 kV |
| Tension résiduelle Ures | ≤ 0,4 kV (pour In) |
| ≤ 0,25 kV (pour 10 kA) | |
| ≤ 0,15 kV (à 5 kA) | |
| ≤ 0,1 kV (pour 3 kA) | |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs | ≤ 5 kV |
| Réponse au TOV pour UT | 1550 V AC (200 ms / mode résistance) |
| Temps de réponse tA | ≤ 100 ns |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2805392-F-MS 2200/30 ST | 110 Kbytes |
|
