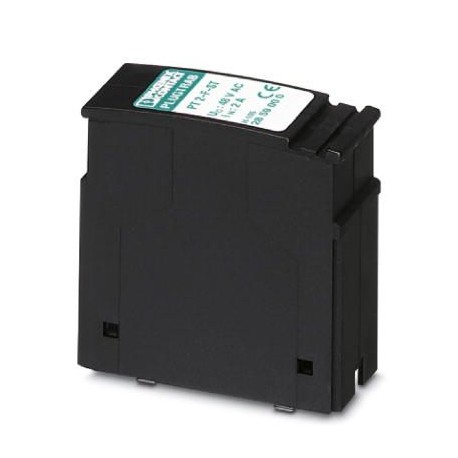

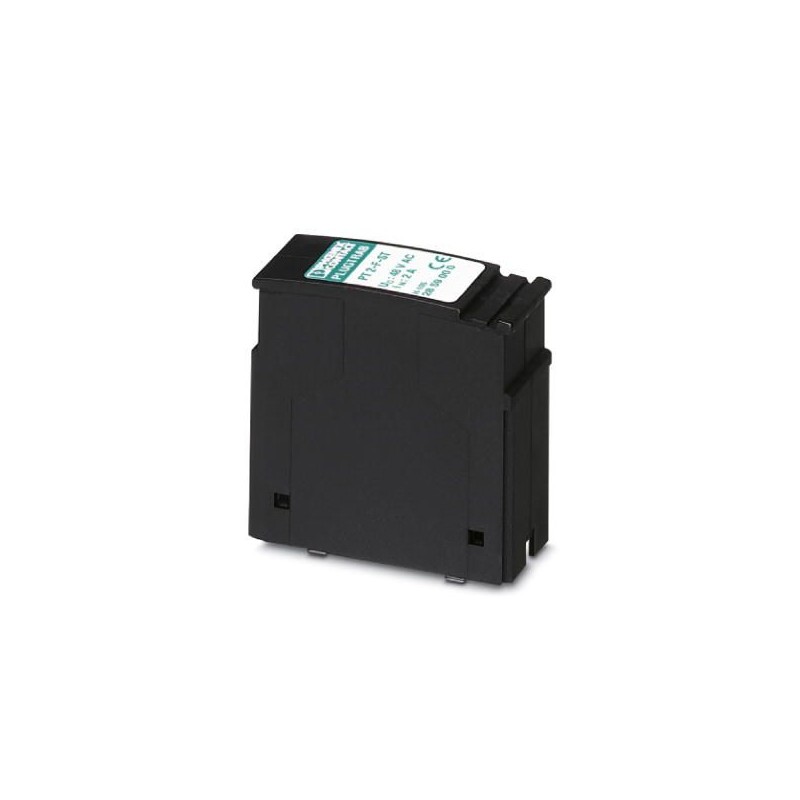

PT 2-F-ST 2859000 PHOENIX CONTACT Connecteur de protection antisurtension
PT 2-F-ST
2859000
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2859000 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 115 (C-4-2017) |
| GTIN | 4017918902452 |
| Poids par pièce (hors emballage) | 0,016 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 45 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 52 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Sens de l'action | Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 48 V AC |
| Tension permanente maximale UC | 60 V DC |
| 48 V AC | |
| Courant de référence | 2 A AC (80 °C) |
| 150 mA DC (80 °C) | |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 20 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 600 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 25 V |
| Niveau de protection Up(fil-terre) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Upstatique (fil-terre) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,1 dB (≤ 1 MHz / 50 Ω) |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 50 Ohm | typ. 100 MHz |
| Capacité (fil-terre) | typ. 2 pF |
| Résistance en série | 0 Ω |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 2 A AC (T) |
| 150 mA DC (T) | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2859000-PT 2-F-ST | 123 Kbytes |
|
