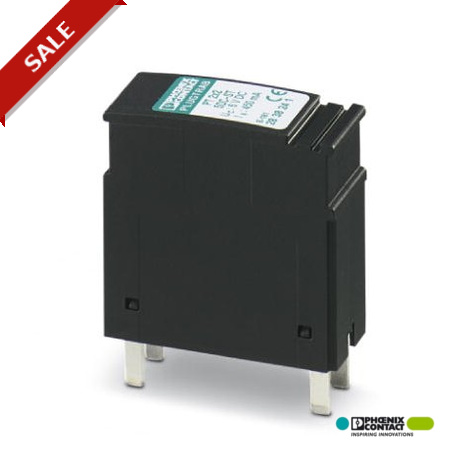

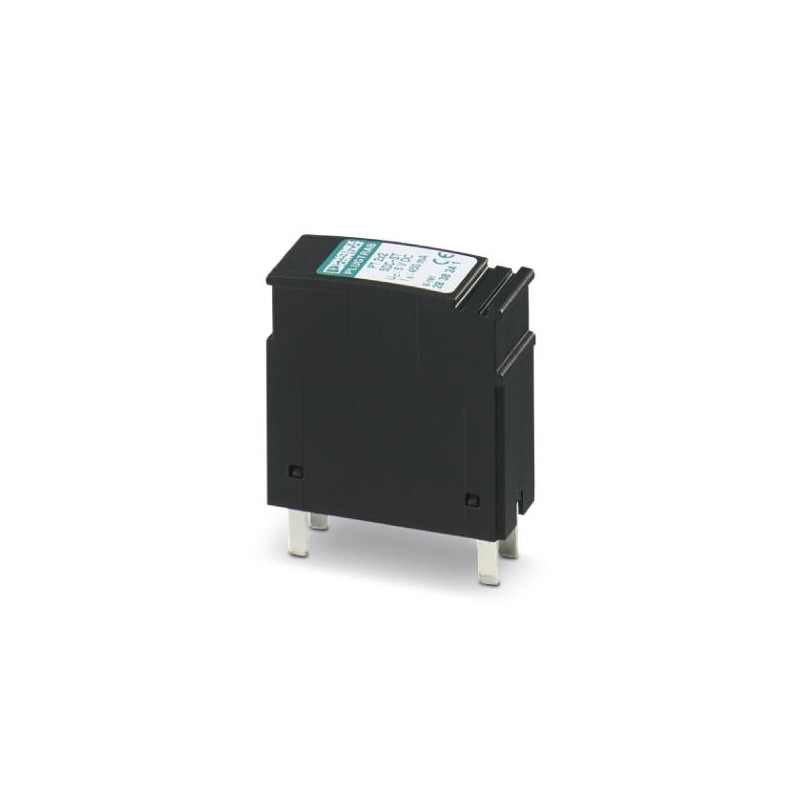

PT 2X2-12AC-ST 2838270 PHOENIX CONTACT Fiche de protection antisurtension pour élément de base, pour deux pa..
PT 2X2-12AC-ST
2838270
PHOENIX_CONTACT
Fiche de protection antisurtension pour élément de base, pour deux paires de fils indépendantes du potentiel, protection en mode commun avec la terre. Tension nominale : 12 V AC. Compatibilité HART.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Hauteur | 45 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 52 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| IEC 60664-1 | |
| Type de montage | sur embase |
| Type | Module pour profilés enfichables en deux parties |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | D1 |
| Tension nominale UN | 12 V AC |
| Tension permanente maximale UC | 18 V DC |
| 13 V AC | |
| Tension permanente maximale (brins-brins) | 18 V DC |
| 13 V AC | |
| Tension permanente maximale UC (brins-terre) | 18 V DC |
| 13 V AC | |
| Intensité nominale IN | 450 mA (45 °C) |
| Courant utile de service IC pour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 1 µA (BE : 2x2-F) |
| ≤ 4 µA | |
| Courant nominal de décharge In (8/20)µs (fil-fil) | 10 kA |
| Courant nominal de décharge In (8/20)µs (fil-terre) | 10 kA |
| Courant de choc cumulé (8/20)µs | 20 kA |
| Courant de décharge Imax (8/20)µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax (8/20)µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 49 A |
| Courant d'essai (10/350)˽µs, valeur de crête limp | 2,5 kA (par circuit) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 25 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 25 V |
| Tension résiduelle pour In (fil-fil) | ≤ 25 V |
| Niveau de protection Up (fil-fil) | ≤ 55 V |
| Niveau de protection Up (fil-terre) | ≤ 450 V |
| Temps d'amorçage tA (fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 700 kHz) |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 4 MHz |
| Capacité (fil-fil) | 2,5 nF |
| Résistance en série | 2,2 Ω (Circuits 1-2/5-6) |
| 2,2 Ω (Circuits 7-8, 11-12) | |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (par exemple T (d'après CEI 127-2/III)) |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Type de raccordement IN | Système PLUGTRAB |
| Type de raccordement OUT | Système PLUGTRAB |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B |
