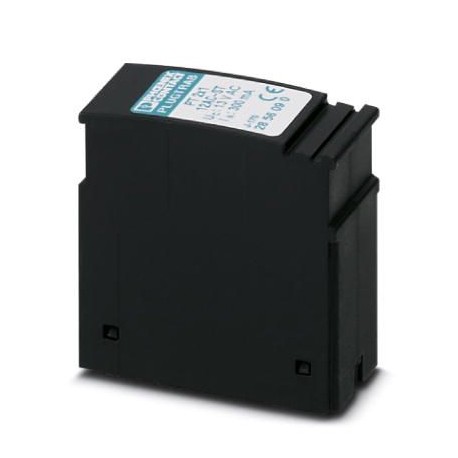

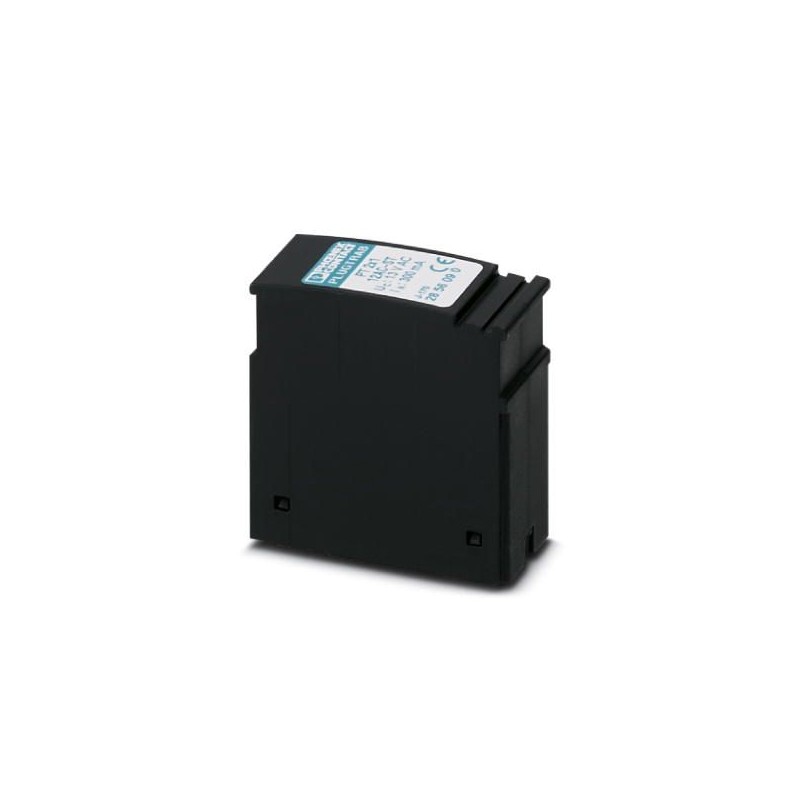

PT 2X1-12AC-ST
2856090
PHOENIX_CONTACT
1
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2856090 |
---|---|
Unité de conditionnement | 10 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 113 (C-4-2017) |
GTIN | 4017918599157 |
Poids par pièce (hors emballage) | 0,019 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Hauteur | 45 mm |
---|---|
Largeur | 17,7 mm |
Profondeur | 52 mm |
Pas | 1 UL |
Hauteur module complet | 90 mm |
Largeur module complet | 17,7 mm |
Profondeur module complet | 65,5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Indice de protection | IP20 |
Matériau du boîtier | PA 6.6 |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir |
Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
CEI 60664-1 | |
Type de montage | sur embase |
Type | Connecteur mâle |
Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Classe de protection VDE | C1 |
C2 | |
C3 | |
D1 | |
Tension nominale UN | 12 V AC |
Tension permanente maximale UC | 18 V DC |
13 V AC | |
Courant de référence | 300 mA (45 °C) |
Courant utile de service IC pour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 1 µA (avec PT 2X1+F-BE) |
≤ 10 µA (raccordement direct à la terre) | |
Courant nominal de décharge In (8/20)µs (fil-terre) | 10 kA |
Courant de décharge d'impulsion Iimp (10/350) µs | 2,5 kA (par circuit) |
Courant de décharge global Itotal (8/20) µs | 20 kA |
Courant de décharge Imax (8/20) µs maximal (fil-terre) | 10 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 49 A |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 30 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 25 V |
Tension résiduelle pour In (fil-terre) | ≤ 31 V |
Niveau de protection Up (fil-terre) | ≤ 70 V (C2 - 10 kV / 5 kA) |
Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
Perte d'insertion aE, asym. | 0,5 dB (≤ 700 kHz) |
Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohm | typ. 4 MHz |
Capacité (fil-terre) | 1,3 nF |
Résistance en série | 4,7 Ω (1-2/5-6/7-8/11-12) |
Message protection antisurtension défectueuse | aucun |
Protection max. en amont nécessaire | 315 mA (T) |
Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
D1 - 2,5 kA |
Type de raccordement | Raccordement vissé (en relation avec une embase) |
---|---|
Type de raccordement IN | Système PLUGTRAB |
Type de raccordement OUT | Système PLUGTRAB |
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 12 |
Normes/Prescriptions | CEI 61643-21 |
---|---|
DIN EN 61643-21 | |
UL 497B | |
Normes/prescriptions | CEI 61643-21 2000 |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PHOENIX CONTACT-2856090-PT 2X1-12AC-ST | 128 Kbytes |
