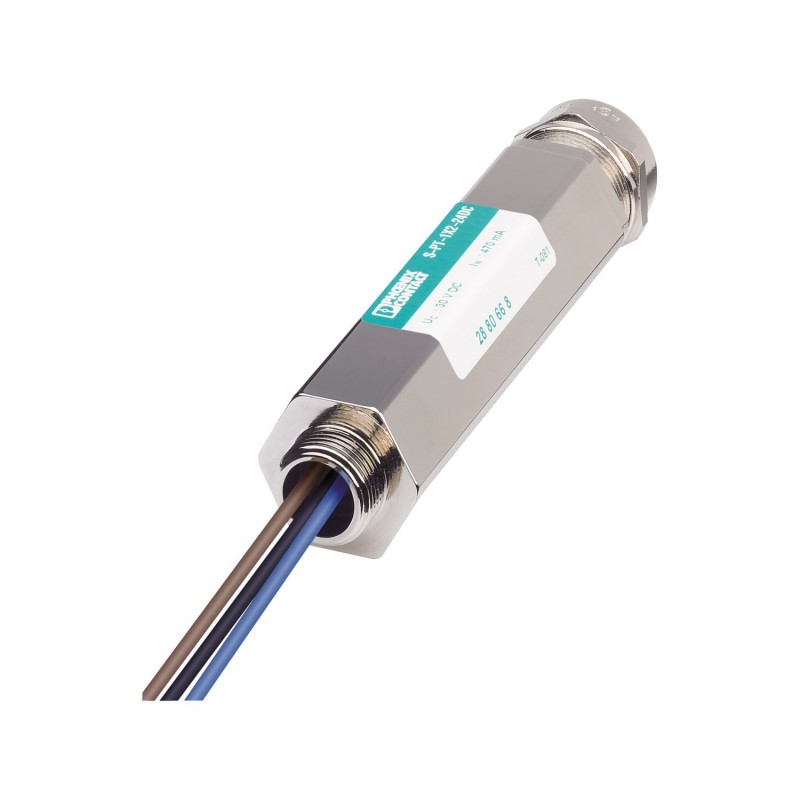

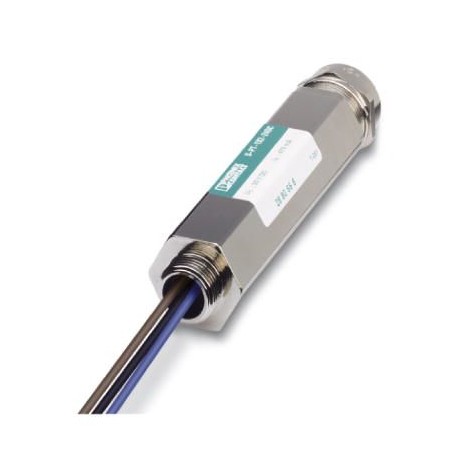

S-PT-1X2-24DC-3/4" 2882598 PHOENIX CONTACT Dispositif de protection antisurtension
S-PT-1X2-24DC-3/4"
2882598
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2882598 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 101 (C-4-2017) |
| GTIN | 4046356098182 |
| Poids par pièce (hors emballage) | 0,401 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP67 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression, surface pré-cuivrée et nickelée |
|---|---|
| Coloris | argenté |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| VDE 0110-1 | |
| Type de montage | vissage direct |
| Type | Module à visser |
| Nombre de pôles | 3 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 450 mA (55 °C) |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA (par circuit) |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 10 kA (en option) |
| Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (par circuit) |
| Courant de décharge Imax(8/20) µs maximal (blindage-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (blindage-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V (Mise à la terre directe) |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 600 V (en option) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 450 V (Mise à la terre directe) |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(blindage-terre) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Upstatique (fil-fil) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 300 kHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 6 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2 MHz |
| Résistance en série | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (T) |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Résistance aux courants de choc (blindage-terre) | C2 - 10 kV / 5 kA |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Cordon d'alimentation |
| Technique de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,6 Nm |
| Longueur à dénuder | 6 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
