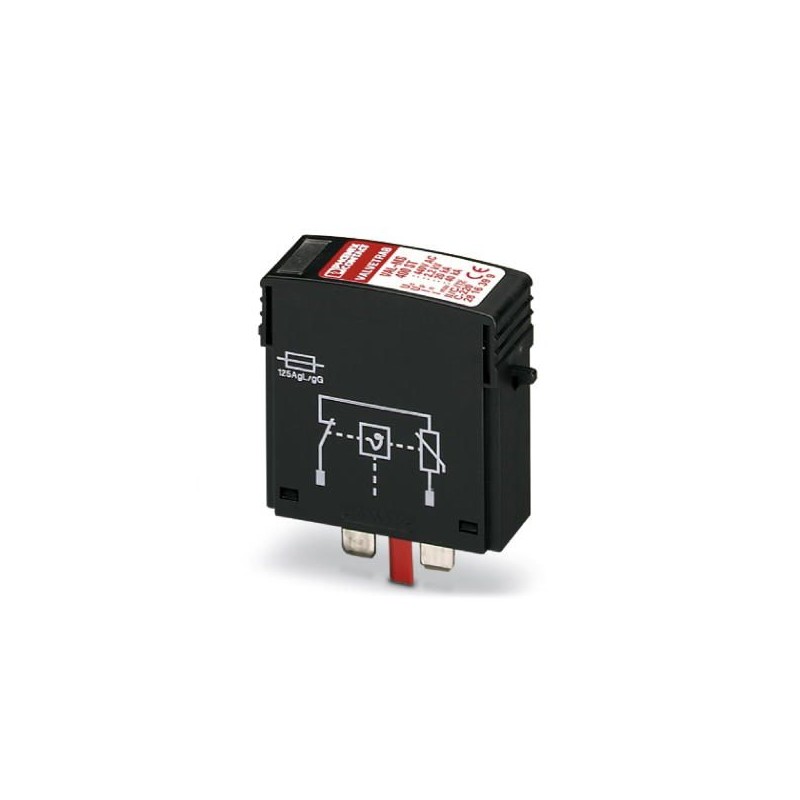

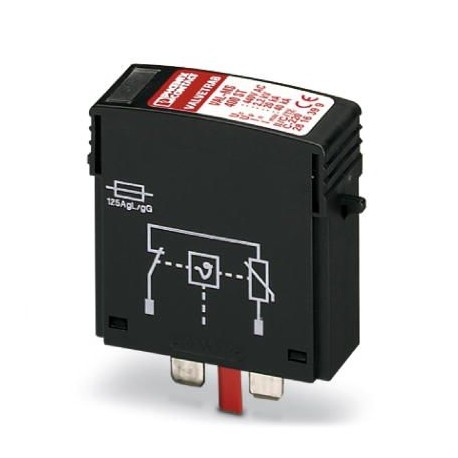

VAL-MS 400 ST
2816399
PHOENIX_CONTACT
1
Connecteur de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2816399 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 61 (C-4-2017) |
GTIN | 4017918131593 |
Poids par pièce (hors emballage) | 0,051 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Humidité de l'air admissible (service) | 5 % ... 95 % |
Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Classe d'essai CEI | II |
---|---|
T2 | |
Types EN | T2 |
Système d'alimentation CEI | TN |
TT | |
IT | |
Circuits de protection | L-N |
L-PE | |
L-PEN | |
Type de montage | sur embase |
Coloris | noir foncé RAL 9005 |
Matériau du boîtier | PA 6.6 |
Degré de pollution | 2 |
Classe d'inflammabilité selon UL 94 | V-0 |
Type | Module pour profilés enfichables en deux parties |
Nombre de pôles | 1 |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
Message protection antisurtension défectueuse | optique |
Remarque | Pour toutes les installations basse tension entre L-N et L-PEN. Ne peut être intégré à des systèmes IT entre L-PE que si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation. (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442 figure 44D / exemple a) |
---|
Tension nominale UN | 240/415 V AC (TN) |
---|---|
240/415 V AC (TT) | |
230 V AC (IT) | |
Fréquence nominale fN | 50 Hz (60 Hz) |
Tension permanente maximale UC | 440 V AC |
Courant résidual IPE | ≤ 0,45 mA |
Consommation de puissance en veille PC | ≤ 200 mVA |
Courant nom. de décharge In(8/20)µs | 20 kA |
Courant de décharge maximal lmax(8/20) µs | 40 kA |
Courant de court-circuit assigné ISCCR | 25 kA |
Niveau de protection en tension Up | ≤ 2,2 kV |
Tension résiduelle Ures | ≤ 2,2 kV (pour In) |
≤ 1,8 kV (pour 10 kA) | |
≤ 1,5 kV (à 5 kA) | |
≤ 1,4 kV (pour 3 kA) | |
Réponse au TOV pour UT | 440 V AC (5 s / mode résistance) |
440 V AC (120 min / mode résistance) | |
Temps de réponse tA | ≤ 25 ns |
Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Type SPD | 4CA |
---|---|
Tension maximale permanente (MCOV L-N) | 440 V AC |
Tension nominale | 400 V AC |
Circuits de protection | L-N |
Système de distribution d'énergie | Single phase |
Fréquence nominale | 50/60 Hz |
Tension limite mesurée MLV (L-N) | 2280 V |
Courant nominal de décharge In(L-N) | 20 kA |
