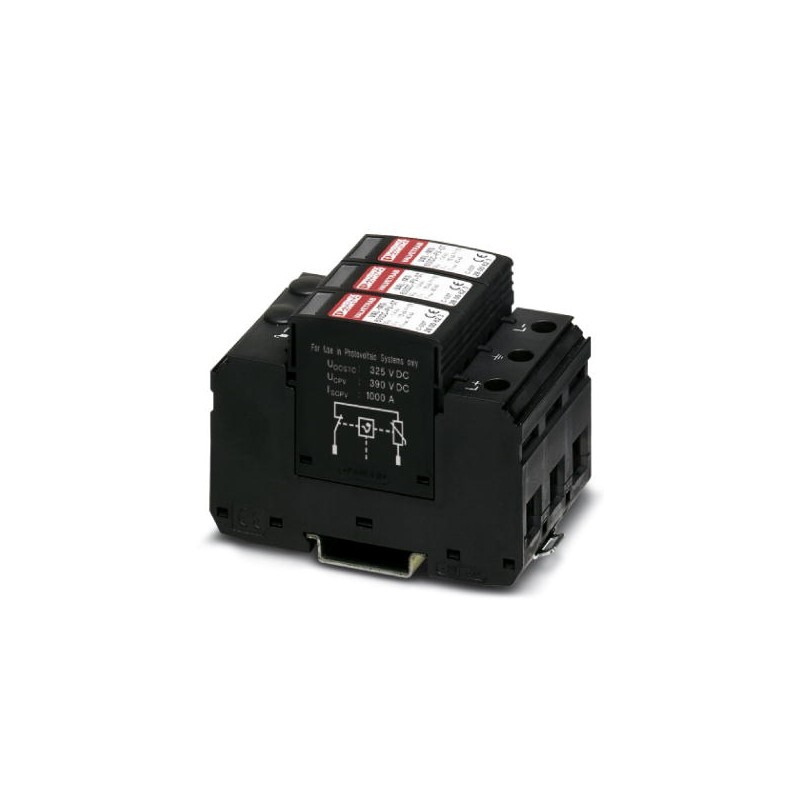

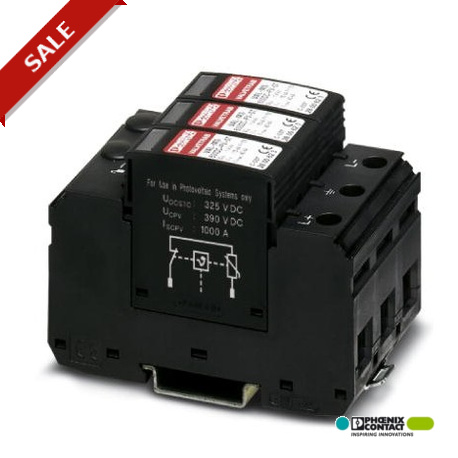

VAL-MS 600DC-PV/2+V 2800642 PHOENIX CONTACT Module de protection moyenne pour systèmes bipolaires à tension ..
VAL-MS 600DC-PV/2+V
2800642
PHOENIX_CONTACT
Module de protection moyenne pour systèmes bipolaires à tension continue isolés de 600 V DC, pour montage sur profilé, élément de base à 3 pôles, trois éléments de protection enfichables avec contrôle de la température, affichage de l'état sur chaque connecteur.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Hauteur | 90 mm |
|---|---|
| Largeur | 53,4 mm |
| Profondeur | 65,5 mm |
| Pas | 3 UL |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 60g (Demi Sinus / 11ms / 3x XYZ) |
| Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Généralités
| Normes/prescriptions | EN 50539-11 2013 |
|---|---|
| Classe d'essai CEI | PV T2 |
| PV T2 | |
| Nombre de ports | One |
| Type de défaillances SPD | OCM (Type de défaut d'isolation) |
| Configuration du raccordement | Configuration Y |
| Conception SPD | Type de dispositif limiteur de tension |
| Emplacement pour le montage | Espace intérieur |
| Accessibilité | Accessible |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| PBT-FR | |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | L'appareil est prévu pour être monté dans un boîtier, à l'abri des contacts fortuits. Respecter un écart minimum de 8 mm sur les côtés et, dans la zone de raccordement, entre les pièces actives et les pièces mises à la terre. |
|---|
Circuit de protection côté tension continue (DC)
| Tension permanente maximale UCPV | 800 V DC |
|---|---|
| Tension de marche à vide UOCSTC | ≤ 670 V DC |
| Résistance aux courts-circuits ISCPV | 1000 A |
| Courant de service permanent ICPV | 20 µA |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 20 µA DC |
| ≤ 300 µA AC | |
| Consommation de puissance en veille PC | ≤ 20 mVA |
| Courant nominal de décharge In(8/20) µs (L+) - (L-) | 15 kA |
| Courant nominal de décharge In(8/20) µs (L+) - PE | 15 kA |
| Courant nominal de décharge In(8/20) µs (L-) - PE | 15 kA |
| Courant de décharge maximal lmax(8/20) µs (L+) - (L-) | 40 kA |
| Courant de décharge maximal Imax (8/20) µs (L+) PE | 40 kA |
| Courant de décharge maximal Imax (8/20) µs (L-PE) | 40 kA |
| Courant de décharge global ITotal(8/20) µs | 40 kA |
| Niveau de protection en tension Up(L+) - (L-) | ≤ 2,7 kV |
| Niveau de protection Up(L+) - PE | ≤ 2,7 kV |
| Niveau de protection Up(L-) - PE | ≤ 2,7 kV |
| Tension résiduelle Ures(L+) - (L-) | ≤ 2,7 kV (pour In) |
| ≤ 2,2 kV (à 5 kA) | |
| ≤ 2,5 kV (pour 10 kA) | |
| ≤ 2,9 kV (à 20 kA) | |
| ≤ 3,4 kV (à 30 kA) | |
| ≤ 3,8 kV (à 40 kA) | |
| Tension résiduelle Ures(L+) - PE | ≤ 2,7 kV (pour In) |
| ≤ 2,2 kV (à 5 kA) | |
| ≤ 2,5 kV (pour 10 kA) | |
| ≤ 2,9 kV (à 20 kA) | |
| ≤ 3,4 kV (à 30 kA) | |
| ≤ 3,8 kV (à 40 kA) | |
| Tension résiduelle Ures(L-) - PE | ≤ 2,7 kV (pour In) |
| ≤ 2,2 kV (à 5 kA) | |
| ≤ 2,5 kV (pour 10 kA) | |
| ≤ 2,9 kV (à 20 kA) | |
| ≤ 3,4 kV (à 30 kA) | |
| ≤ 3,8 kV (à 40 kA) | |
| Temps de réponse tA(L+) - (L-) | ≤ 25 ns |
| Temps de réponse tA(L+) - PE | ≤ 25 ns |
| Temps de réponse tA(L-) -PE | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Longueur à dénuder | 16 mm |
| Mode de raccordement | Blocs de jonction Biconnect |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Filetage vis | M5 |
Spécifications UL
| Type SPD | 4 (for Type 2 photovoltaic applications) |
|---|---|
| Tension permanente maximale MCOV (L+) - (L-) | 800 V DC |
| Tension permanente maximale MCOV (L+) - G | 800 V DC |
| Tension permanente maximale MCOV (L-) - G | 800 V DC |
| Tension nominale | 670 V AC |
| Circuits de protection | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Système de distribution d'énergie | 1 |
| Protection de tension nominale VPR (L+) - (L-) | 2,5 kV |
| Protection de tension nominale VPR (L+) - G | 2,5 kV |
| Protection de tension nominale VPR (L-) -G | 2,5 kV |
| Courant nominal de décharge In(L+) - (L-) | 20 kA |
| Courant de décharge nominal In(L+) - G | 20 kA |
| Courant nominal de décharge In(L-) - G | 20 kA |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800642-VAL-MS 600DC-PV/2+V | 125 Kbytes |
|
