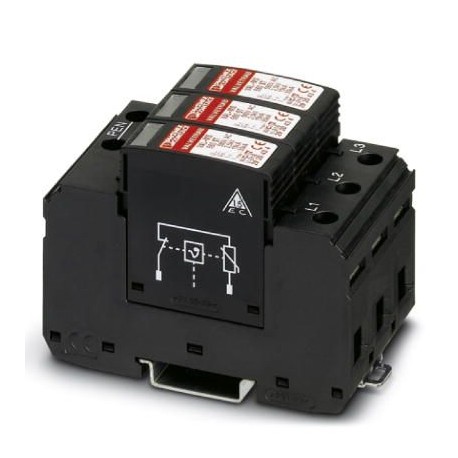

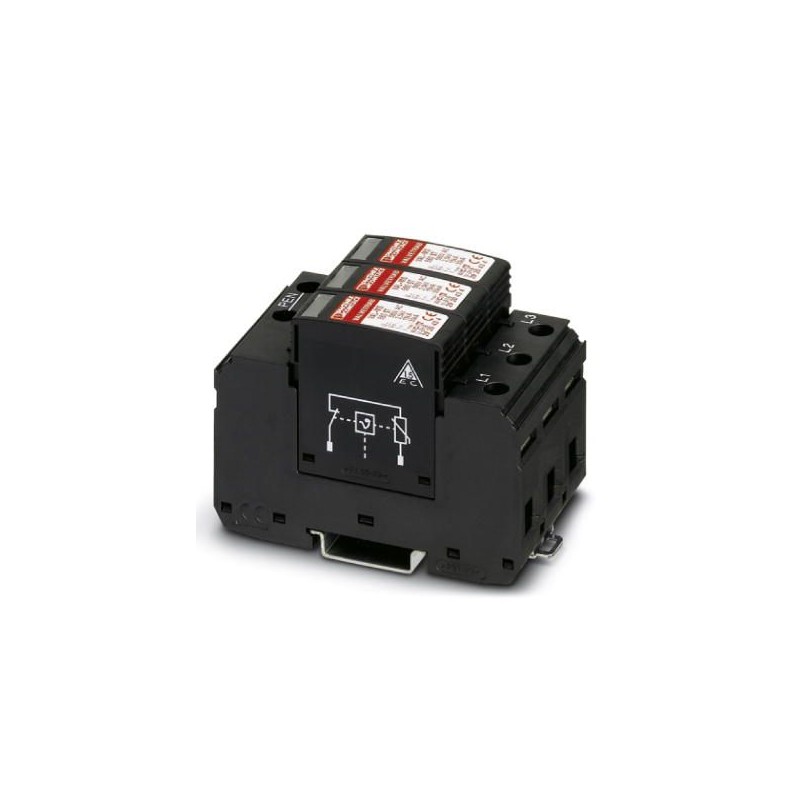

VAL-MS 580/3+0
2920450
PHOENIX_CONTACT
1
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2920450 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 41 (C-6-2015) |
GTIN | 4046356163675 |
Poids par pièce (hors emballage) | 0,398 KGM |
Numéro du tarif douanier | 85363030 |
Pays d'origine | DE (Allemagne) |
Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Humidité de l'air admissible (service) | 5 % ... 95 % |
Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Classe d'essai CEI | II |
---|---|
T2 | |
Types EN | T2 |
Système d'alimentation CEI | TN-C |
IT | |
Circuits de protection | L-PE |
L-PEN | |
Type de montage | Profilé : 35 mm |
Coloris | noir foncé RAL 9005 |
Matériau du boîtier | PA 6.6 |
PBT | |
Degré de pollution | 2 |
Écart avec les parties actives et mises à la terre | 5 mm |
Classe d'inflammabilité selon UL 94 | V-0 |
Type | Module pour profilés enfichables en deux parties |
Nombre de pôles | 3 |
Message protection antisurtension défectueuse | optique |
Remarque | Pour toutes les installations basse tension entre L-N et L-PEN. Ne peut être intégré à des systèmes IT entre L-PE que si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation. (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442 figure 44D / exemple a) |
---|
Tension nominale UN | 400/690 V AC (TN-C) |
---|---|
500 V AC (IT) | |
Fréquence nominale fN | 50 Hz (60 Hz) |
Tension permanente maximale UC | 580 V AC |
Courant de charge nominal IL | 80 A |
Courant résidual IPE | ≤ 0,75 mA |
Consommation de puissance en veille PC | ≤ 450 mVA |
Courant nom. de décharge In(8/20)µs | 15 kA |
Courant de décharge maximal lmax(8/20) µs | 30 kA |
Courant de court-circuit assigné ISCCR | 25 kA |
Niveau de protection en tension Up | ≤ 2,5 kV |
Tension résiduelle Ures | ≤ 2,5 kV (pour In) |
≤ 2,3 kV (pour 10 kA) | |
≤ 2,1 kV (à 5 kA) | |
≤ 1,9 kV (pour 3 kA) | |
Réponse au TOV pour UT | 690 V AC (5 s / mode résistance) |
762 V AC (120 min / mode résistance) | |
Temps de réponse tA | ≤ 25 ns |
Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Type de raccordement | Raccordement vissé |
---|---|
Filetage vis | M5 |
Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
4,5 Nm (25 mm² ... 35 mm²) | |
Longueur à dénuder | 16 mm |
Section de conducteur souple | 1,5 mm² ... 25 mm² |
Section de conducteur rigide | 1,5 mm² ... 35 mm² |
Section conduct. AWG | 15 ... 2 |
Type de raccordement | Cosse à fourche |
Section de conducteur souple | 1,5 mm² ... 16 mm² |
Type SPD | 4CA |
---|---|
Tension permanente maximale (MCOV L-L) | 1160 V AC |
Tension permanente maximale MCOV (L-G) | 580 V AC |
Tension nominale | 400/690 V AC |
Circuits de protection | L-L |
L-G | |
Système de distribution d'énergie | Delta |
Fréquence nominale | 50/60 Hz |
Tension limite mesurée MLV (L-L) | 4270 V |
Tension limite mesurée MLV (L-G) | 2310 V |
Courant nominal de décharge In(L-L) | 10 kA |
Courant nominal de décharge In(L-G) | 10 kA |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
