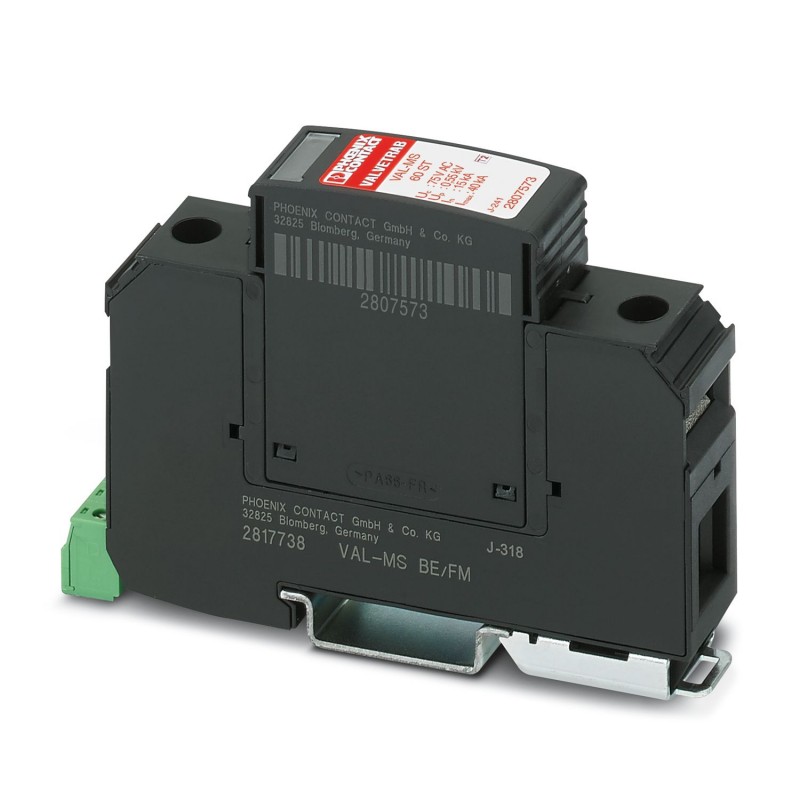

VAL-MS 60/FM 2868033 PHOENIX CONTACT Parasurtenseur de type 2
VAL-MS 60/FM
2868033
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2868033 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 55 (C-4-2017) |
| GTIN | 4017918930059 |
| Poids par pièce (hors emballage) | 0,105 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN |
| Circuits de protection | L-PEN |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 60 V AC (TN) |
|---|---|
| 60 V DC | |
| -48 V DC (RRH) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 75 V AC |
| 100 V DC | |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 0,45 mA |
| Consommation de puissance en veille PC | ≤ 35 mVA |
| Courant nom. de décharge In(8/20)µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 0,55 kV |
| Tension résiduelle Ures | ≤ 0,55 kV (pour In) |
| ≤ 0,425 kV (pour 10 kA) | |
| ≤ 0,325 kV (à 5 kA) | |
| ≤ 0,275 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 100 V AC (5 s / mode résistance) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A AC (gG) |
| 50 A DC (gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 30 V DC | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente (MCOV L-N) | 75 V AC |
| Tension permanente maximale MCOV (L+) - (L-) | 100 V DC |
| Tension nominale | 60 V AC |
| Tension nominale | 60 V DC |
| Circuits de protection | L-N |
| (L+) - (L-) | |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 630 V |
| Tension limite mesurée MLV (L+) - (L-) | 810 V |
| Courant nominal de décharge In(L-N) | 10 kA |
| Courant nominal de décharge In(L+) - (L-) | 10 kA |
UL Affichage / Signalisation à distance
| Tension de service | 125 V AC |
|---|---|
| Courant de service | 1 A AC |
| Couple de serrage | 4 lbf-in. |
| Section conduct. AWG | 30 ... 14 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
