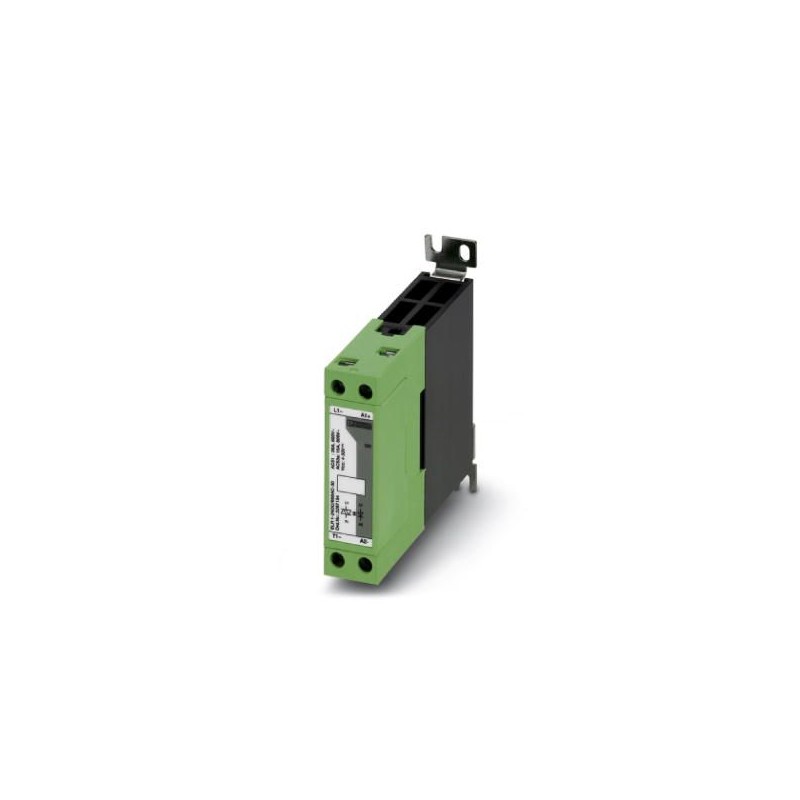

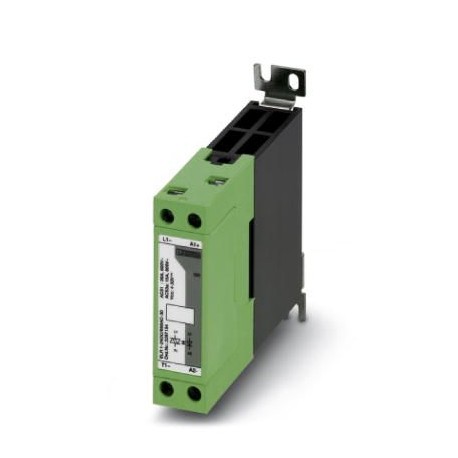

ELR 1-230AC/600AC-30
2297167
PHOENIX_CONTACT
1
Contacteur à semi-conducteurs
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2297167 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 49 (C-5-2017) |
GTIN | 4046356131995 |
Poids par pièce (hors emballage) | 0,200 KGM |
Numéro du tarif douanier | 85364900 |
Largeur | 22,5 mm |
---|---|
Hauteur | 103 mm |
Profondeur | 103 mm |
Température ambiante (fonctionnement) | -30 °C ... 70 °C |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Dénomination entrée | Entrée de commande |
---|---|
Tension de commande assignée UC | 230 V AC |
Plage de tension de commande | 24 V AC ... 275 V AC |
Courant de commande assigné IC | env. 17 mA |
Seuil d'enclenchement | ≤ 6 V AC (Signal « 0 ») |
≥ 22 V AC (Signal « 1 ») | |
Fréquence de transmission | 6 Hz |
Témoin de présence de la tension de service | LED verte |
Dénomination sortie | Sortie de charge |
---|---|
Plage de tension de service | 42 V AC ... 660 V AC |
Plage de courant de charge | 150 mA ... 30 A (voir derating) |
Courant de service assigné pour AC-51 | 30 A |
Courant de service assigné pour AC-53a | 15 A |
Courant de fuite | < 3 mA (à l'état arrêté) |
Tension résiduelle | < 1,6 V |
Courant de choc | 400 A (t = 10 ms) |
Dénomination de la protection | élément RCV |
Tension d'essai entrée/sortie | 4 kVeff |
---|---|
Emplacement pour le montage | verticalement (profilé horizontal) |
Conseils pour le montage | juxtaposable à intervalles ≥ 22,5 mm |
Dénomination connexion | Circuit de commande |
---|---|
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 8 mm |
Filetage vis | M4 |
Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
Section conduct. AWG | 20 ... 14 |
Dénomination connexion | Circuit de puissance |
Type de raccordement | Raccordement vissé |
Longueur à dénuder | 8 mm |
Filetage vis | M4 |
Section de conducteur rigide | 0,5 mm² ... 4 mm² |
Section de conducteur souple | 0,5 mm² ... 4 mm² |
Section conduct. AWG | 20 ... 12 |
Connexion selon la norme | CUL |
---|---|
Dénomination | Normes / Spécifications |
Normes/Prescriptions | EN 61000-4-2 |
EN 61000-4-3 | |
EN 61000-4-4 | |
EN 61000-4-5 | |
EN 61000-4-6 | |
EN 55011 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes | |
PHOENIX CONTACT-2297167-ELR 1-230AC/600AC-30 | 117 Kbytes |
