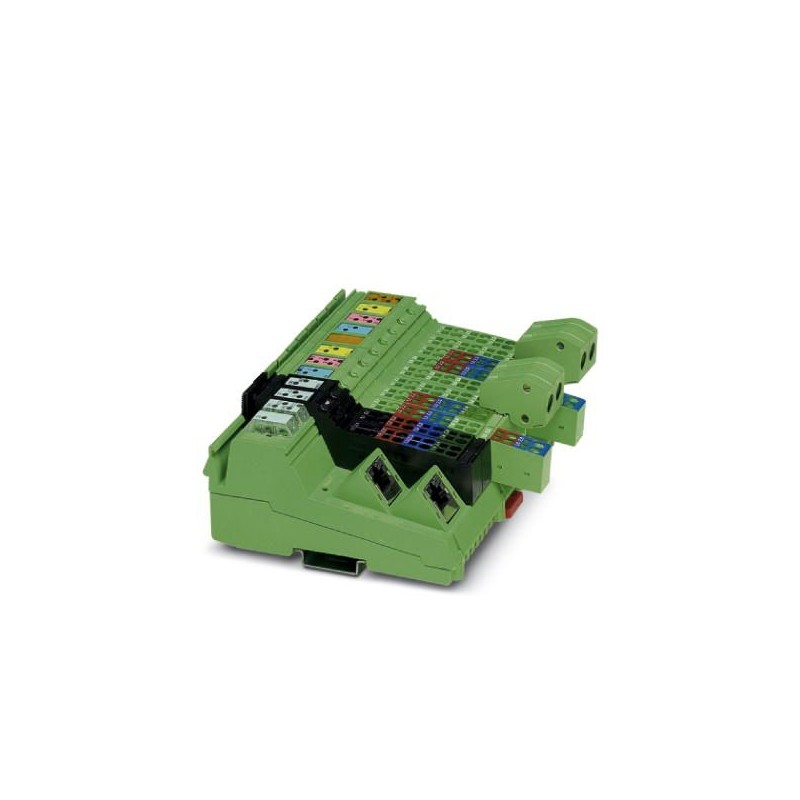

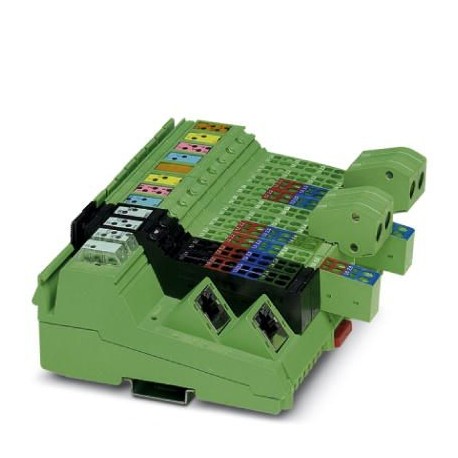

ILB S3 24 DI8 DO4 AO2 INC-IN2 2700174 PHOENIX CONTACT Coupleur de bus
ILB S3 24 DI8 DO4 AO2 INC-IN2
2700174
PHOENIX_CONTACT
Coupleur de bus
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2700174 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 188 (C-6-2017) |
| GTIN | 4046356495677 |
| Poids par pièce (hors emballage) | 0,405 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 156 mm |
| Hauteur | 141 mm |
| Profondeur | 57 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | max. 85 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 405 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien Message dans le registre de diagnostic |
| Court-circuit alimentation des capteurs Message dans le registre de diagnostic | |
| Sous-tension Alimentation des capteurs Message dans le registre de diagnostic | |
| Type de montage | NS 35/7,5 |
Interfaces
| Dénomination | Sercos |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 100 MBit/s |
| Physique de transmission | Cuivre |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre d'entrées | 8 |
| Dénomination de la protection | Protection contre les courts-circuits, la surcharge de l'alimentation des capteurs |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Plage de tension d'entrée | -30 V DC ... 30 V DC |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2 fils |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension de sortie | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Charge nominale inductive | 12 VA (1,2 H, 50 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W (48 Ω) |
Sorties analogiques
| Nombre de sorties | 2 |
|---|---|
| Technique de raccordement | 2 fils |
| Résolution N/A | 10 Bit |
| Dénomination de la protection | Protection contre surcharge / court-circuit |
| Signal de sortie tension | -10 V ... 10 V |
Potentiels Inline
| Dénomination | Alimentation en tension logique UL |
|---|---|
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 750 mA |
| max. 950 mA | |
| Dénomination | Alimentation de l'alimentation des capteurs US1 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A |
| Courant absorbé | max. 1 A |
| Dénomination | Alimentation de l'alimentation des capteurs US2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A |
| Courant absorbé | max. 1 A |
| Dénomination | Alimentation de l'alimentation des actionneurs UA1 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A |
| Courant absorbé | max. 2 A |
| Dénomination | Alimentation de l'alimentation des actionneurs UA2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A |
| Courant absorbé | max. 2 A |
Entrées de codeur
| Dénomination entrée | Entrée codeur, 2 signaux rectangulaires déphasés de 90 degrés |
|---|---|
| Description de l'entrée | Acquisition de positions avec signal incrémentiel de l'encodeur/du codeur linéaire |
| Nombre d'entrées | 2 |
| Fréquence d'entrée | à 300 kHz |
| Tension d'alimentation des capteurs | 24 V |
| Courant d'alimentation des capteurs | 250 mA (Protection contre courts-circuits et surcharges) |
Normes et spécifications
| Emission | Zones industrielles |
|---|---|
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 25g |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027259205eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700174-ILB S3 24 DI8 DO4 AO2 INC-IN2 | 124 Kbytes |
|
