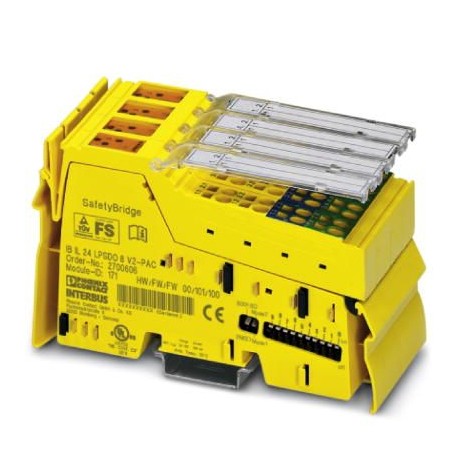

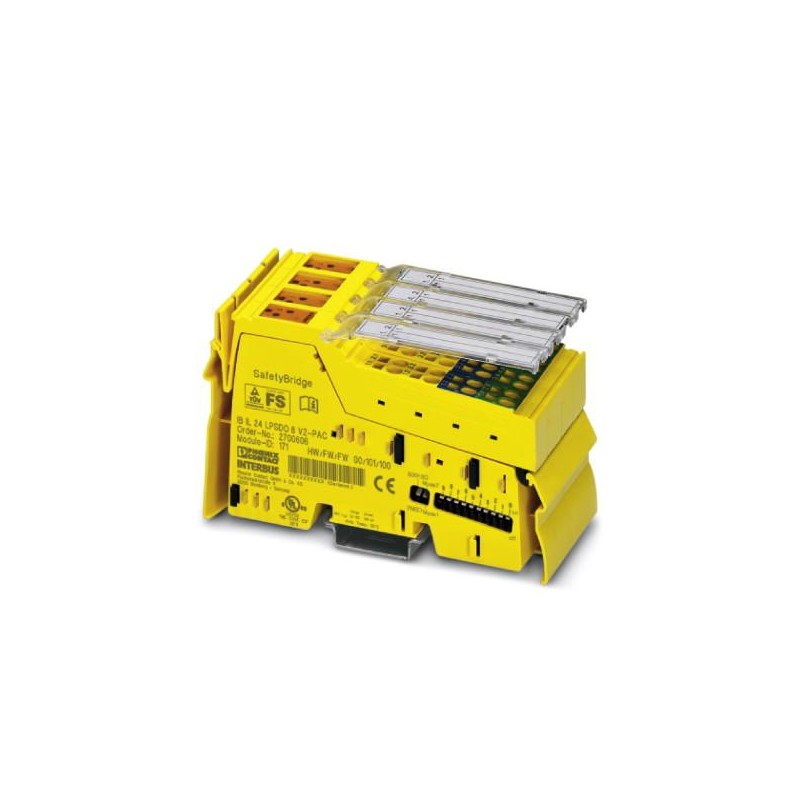

IB IL 24 LPSDO 8-PAC 2916024 PHOENIX CONTACT Module de sécurité
IB IL 24 LPSDO 8-PAC
2916024
PHOENIX_CONTACT
Module de sécurité
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2916024 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 43 (AX-2011) |
| GTIN | 4046356479110 |
| Poids par pièce (hors emballage) | 0,246 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Largeur | 48,8 mm |
|---|---|
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.) |
| Pression atmosphérique (service) | 80 hPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 hPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre de sorties | 4 (sur deux canaux) |
| 8 | |
| Dénomination de la protection | Protection des sorties contre les surcharges et les courts-circuits |
| Tension de sortie | 24 V DC (US- 1 V) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie | max. 6 A (Courant cumulé de toutes les sorties, -25 °C ... 50 °C) |
| max. 4 A (Courant cumulé de toutes les sorties, >50 °C ... 55 °C) | |
| Courant de sortie maximal par canal | 2 A |
| Courant de sortie maximal par groupe | 3 A |
| Charge nominale inductive | voir données relatives à la sécurité |
| Charge nominale lampes | voir données relatives à la sécurité |
| Charge nominale ohmique | voir données relatives à la sécurité |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 246,5 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED sur le module |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (voir données relatives à la sécurité) |
| Courant absorbé | max. 230 mA (voir données relatives à la sécurité) |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (voir données relatives à la sécurité) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 30 mA (toutes sorties activées ; plus courant des actionneurs) |
| max. 6,03 A | |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V (voir données relatives à la sécurité) |
Propriétés de SafetyBridge
| Liaison avec modules E/S | max. 3 (Modules d'entrée tout-ou-rien sécurisés) |
|---|---|
| Mémoire logique | 6 Koctet(s) |
Caractéristiques de sécurité
| Dénomination | CEI 61508 - Demande élevée |
|---|---|
| Niveau d'intégrité de sécurité (SIL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | max. e (à deux canaux ; selon le paramétrage et le raccordement) |
| Catégorie | max. 4 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027250604eCl@ss 5.127242900eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2916024-IB IL 24 LPSDO 8-PAC | 110 Kbytes |
|
