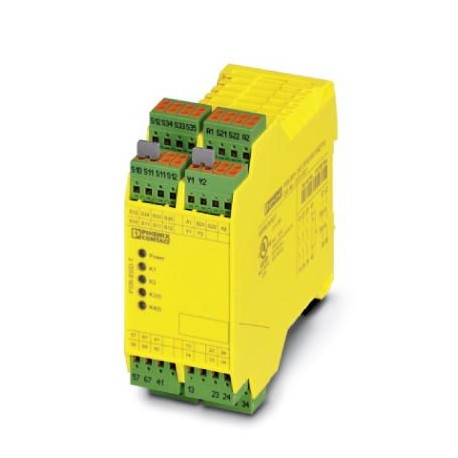

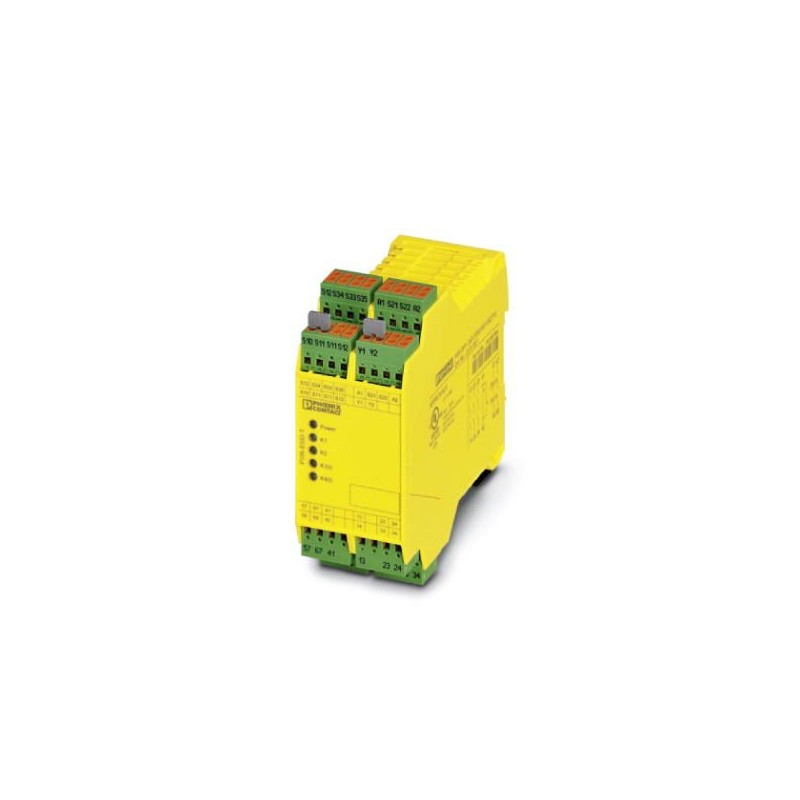

PSR-SPP- 24DC/ESD/5X1/1X2/ T 4
2981253
PHOENIX_CONTACT
1
Relais de sécurité pour la surveillance de l'arrêt d'urgence et de la porte de protection jusqu'à SIL 3 ou cat. 4, PL e selon EN ISO 13849, activation automatique ou manuelle, 3 contacts NO, 1 contact NF, 2 contacts NO à temporisation fixe 4,0 s. Blocs de jonction à ressort enfichables fixes
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Largeur | 45 mm |
---|---|
Hauteur | 112 mm |
Profondeur | 114,5 mm |
Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Choc | 15g |
Vibrations (service) | 10 Hz ...150 Hz, 2g |
Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
---|---|
Consommation de puissance US | typ. 3,6 W |
Courant d'alimentation de commande assigné IS | typ. 150 mA |
Courant d'enclenchement type | 200 mA |
Courant absorbé | < 40 mA (pour Us/Ix à S10) |
< 40 mA (pour Us/Ix à S12) | |
> -40 mA (pour Us/Ix à S22) | |
0 mA (pour Us/Ix à S34) | |
< 5 mA (pour Us/Ix à S35) | |
Tension sur les circuits d'entrée, de démarrage et de retour | env. 23 V DC |
Temps d'amorçage typique | < 70 ms (Démarrage contrôlé / manuel) |
< 600 ms (Démarrage automatique) | |
Temps d'armement typique | < 600 ms (commande via A1) |
Temps de retombée typique | < 20 ms (pour Us/ pour commande via S11/S12 et S21/S22 (K1/K2)) |
< 20 ms (pour Us/ pour commande via A1) | |
Simultanéité entrées 1/2 | ∞ |
Temps de réarmement | < 1 s |
Affichage d'état | 4 x LED verte |
Fréquence de commutation maximale | 0,5 Hz |
Résistance totale de ligne max. autorisée | env. 11 Ω (Circuits d'entrée et de démarrage pour UN) |
Temps de filtrage | 1 ms (au niveau de A1 en cas de coupures de tension avec Us) |
max. 1,5 ms (au niveau de S10, S12 ; largeur d'impulsion test) | |
7,5 ms () |
Type de contact | 3 circuits de fermeture non temporisés |
---|---|
2 circuits de fermeture temporisés | |
1 circuit de signalisation non temporisé | |
Matériau des contacts | AgSnO2 |
Tension de commutation minimale | 15 V AC/DC |
Tension de commutation maximale | 250 V AC/DC |
Intensité permanente limite | 6 A (Contact NO) |
3 A (contact NF) | |
Courant d'enclenchement min. | 25 mA |
Courant d'enclenchement maximal | 6 A |
Quadr. Courant cumulé | 55 A2 (voir derating) |
Puissance de coupure (charge ohmique) max. | 144 W (24 V DC, t = 0 ms) |
288 W (48 V DC, t = 0 ms) | |
110 W (110 V DC, t = 0 ms) | |
88 W (220 V DC, t = 0 ms) | |
1500 VA (250 V AC, t = 0 ms) | |
Puissance de coupure (charge inductive) maximale | 42 W (24 V DC, t = 40 ms) |
42 W (48 V DC, t = 40 ms) | |
42 W (110 V DC, t = 40 ms) | |
42 W (220 V DC, t = 40 ms) | |
Puissance de commutation minimale | 0,4 W |
Fusible de sortie | 6 A gL/gG (contact NF) |
10 A gL/gG (Contact NO (non temporisé)) | |
10 A gL/gG (Contact NO (temporisé)) |
Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
---|---|
Durée de vie mécanique | env. 107 cycles |
Poids net | 463,9 g |
Type de montage | Montage sur profilé |
Indice de protection | IP54 |
IP20 | |
Indice de protection min. du lieu de montage | IP54 |
Emplacement pour le montage | Indifférent |
Commande | un ou deux canaux |
Caractéristiques selon EN ISO 13849 | 4 (Contacts non temporisés) |
3 (contacts temporisés) | |
Catégorie STOP | 0 (pour les contacts non temporisés) |
1 (pour les contacts temporisés) | |
Caractéristiques pour CEI 61508 | 3 |
Matériau du boîtier | PBT |
Mode de raccordement | Raccordement à ressort |
---|---|
enfichable | oui |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 1,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 1,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 16 |
Longueur à dénuder | 8 mm |
