Agrandir l'image

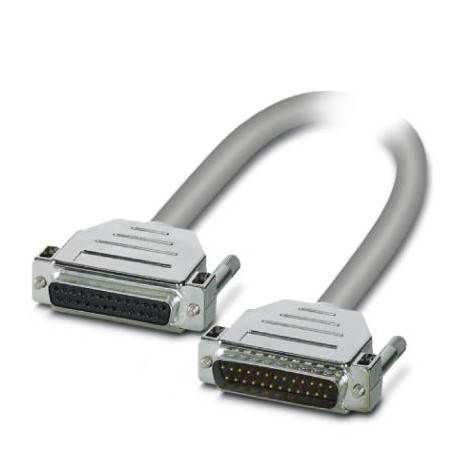

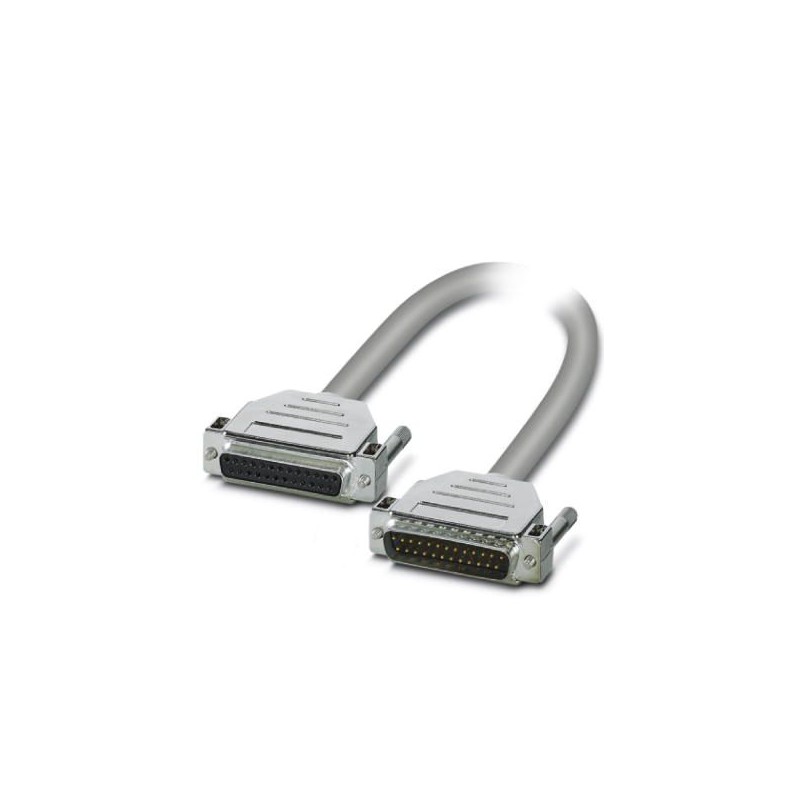

CABLE-D25SUB/B/S/ 50/KONFEK/S 2302120 PHOENIX CONTACT Câble
CABLE-D25SUB/B/S/ 50/KONFEK/S
2302120
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2302120 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 592 (C-5-2017) |
| GTIN | 4017918893088 |
| Poids par pièce (hors emballage) | 0,149 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | HU (Hongrie) |
Généralités
| Tension nominale UN | 25 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 2 A |
| Résistance max. du conducteur | ≤ 0,09 Ω/m |
| Longueur du câble | 0,5 m |
| Fil, section | 0,25 mm² |
| Fil, section [AWG] | 24 |
| Diamètre extérieur | 10,5 mm |
| Blindage | oui |
| Tresse en fils de cuivre étamés, couverture environ 85 % | |
| Cycles d'enfichage | > 200 |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 25 |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur femelle D-SUB |
| Nombre de connexions | 1 |
| Nombre de pôles | 25 |
Commande prise en charge
| Commande | ABB S800 I/O |
|---|---|
| - carte d'E/S adaptée | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 | |
| DP820 | |
| DP840 | |
| AI810 | |
| AI820 | |
| AI830 | |
| AI835 | |
| AI845 | |
| AO810 | |
| AO820 |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | D-SUB25 (1) = D-SUB25 (1) = blanc |
|---|---|
| D-SUB25 (2) = D-SUB25 (2) = marron | |
| D-SUB25 (3) = D-SUB25 (3) = vert | |
| D-SUB25 (4) = D-SUB25 (4) = jaune | |
| D-SUB25 (5) = D-SUB25 (5) = gris | |
| D-SUB25 (6) = D-SUB25 (6) = rose | |
| D-SUB25 (7) = D-SUB25 (7) = bleu | |
| D-SUB25 (8) = D-SUB25 (8) = rouge | |
| D-SUB25 (9) = D-SUB25 (9) = noir | |
| D-SUB25 (10) = D-SUB25 (10) = violet | |
| D-SUB25 (11) = D-SUB25 (11) = gris-rose | |
| D-SUB25 (12) = D-SUB25 (12) = rouge-bleu | |
| D-SUB25 (13) = D-SUB25 (13) = blanc-vert | |
| D-SUB25 (14) = D-SUB25 (14) = marron-vert | |
| D-SUB25 (15) = D-SUB25 (15) = blanc-jaune | |
| D-SUB25 (16) = D-SUB25 (16) = jaune-marron | |
| D-SUB25 (17) = D-SUB25 (17) = blanc-gris | |
| D-SUB25 (18) = D-SUB25 (18) = gris-marron | |
| D-SUB25 (19) = D-SUB25 (19) = blanc-rose | |
| D-SUB25 (20) = D-SUB25 (20) = rose-marron | |
| D-SUB25 (21) = D-SUB25 (21) = blanc-bleu | |
| D-SUB25 (22) = D-SUB25 (22) = marron-bleu | |
| D-SUB25 (23) = D-SUB25 (23) = blanc-rouge | |
| D-SUB25 (24) = D-SUB25 (24) = marron-rouge | |
| D-SUB25 (25) = D-SUB25 (25) = blanc-noir |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1 |
|---|---|
| DIN VDE 0482 partie 332-1 | |
| Connexion selon la norme | CUL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2302120-CABLE-D25SUB/B/S/ 50/KONFEK/S | 106 Kbytes |
|
