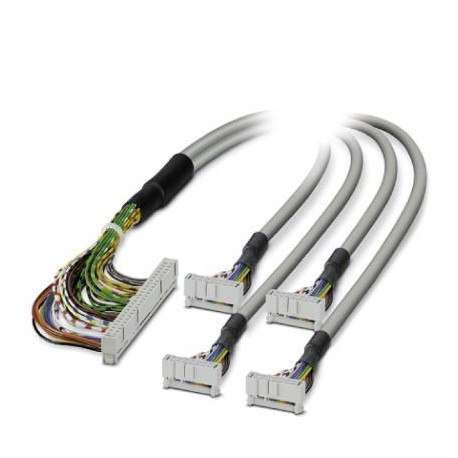

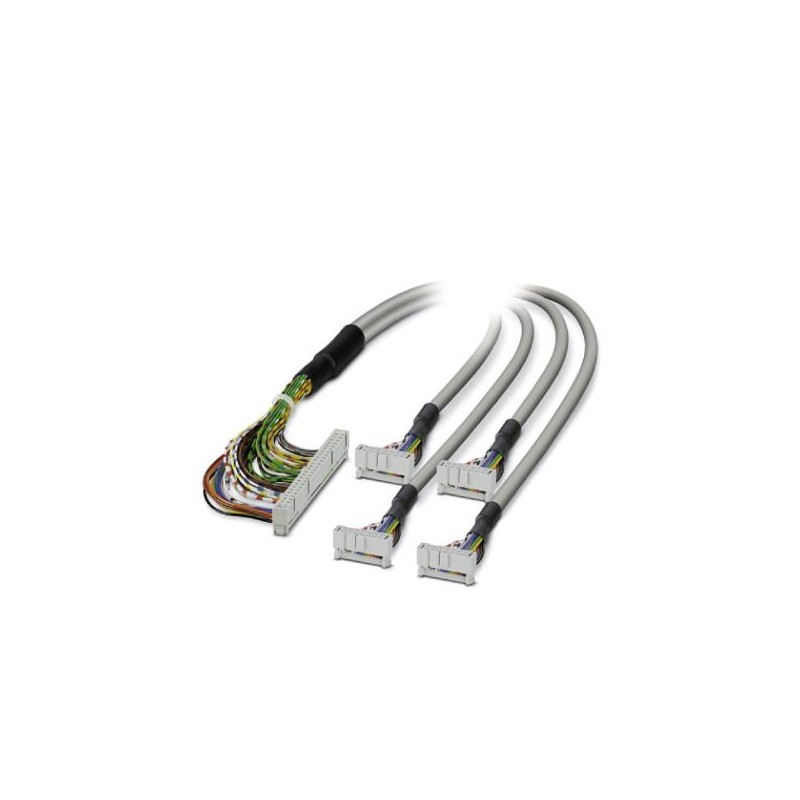

FLK 50/4X14/EZ-DR/ 800/KONFEK 2296757 PHOENIX CONTACT Câble Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLK 50/4X14/EZ-DR/ 800/KONFEK 2296757 PHOENIX CONTACT Câble

FLK 50/4X14/EZ-DR/ 800/KONFEK

2296757

PHOENIX_CONTACT

Câble

Plus de détails


Interface

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


En savoir plus

▲


Données commerciales

Code de commande2296757
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 551 (C-5-2017)
GTIN4017918593704
Poids par pièce (hors emballage)1,856 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension nominale UN< 50 V AC
60 V DC
Intensité max. admissible par circuit1 A
Résistance max. du conducteur0,16 Ω/m
Longueur du câble8 m
Fil, section0,14 mm²
Fil, section [AWG]26
Structure du conducteur : Nombre de brins :7
Fil, matériauCu étamé
Diamètre extérieur6,3 mm
Câble, confectionTechnique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4
Blindagenon

Environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1

Connecteur 1

Dénomination connexionNiveau terrain
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions4
Nombre de pôles14
Pas2,54 mm

Connecteur 2

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles50
Pas2,54 mm

Commande prise en charge

CommandeSIEMENS S7-400
- carte d'E/S adaptée6ES7 421-1BL01-0AA0
6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0
CommandeALLEN-BRADLEY ControlLogix
- carte d'E/S adaptée1756-IB32
1756-OB32
CommandeALLEN-BRADLEY PLC 5
- carte d'E/S adaptée1771 IBN
1771 OBN
CommandeHONEYWELL Experion PKS C200
- carte d'E/S adaptéeTC-IDD 321
TC-ODD 321
CommandeSchneider Electric Modicon TSX QUANTUM
- carte d'E/S adaptéeDDI 353
DDI 853
DAI 353
DAI 453
DDO 353
CommandeSIEMENS S7-300 / ET 200 M
- carte d'E/S adaptéeCPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 350-2AH01-0AE0
6ES7 357-4AH01-0AE0
CPU 314C-2DP
CPU 313C
CPU 313C-2PtP

Code couleur

Connecteur 1 = connecteur 2 (en option) = couleur de filIDC/FLK50 (1) = IDC/FLK14-1 (9) = gris
IDC/FLK50 (2) = IDC/FLK14-1 (11) = blanc-noir
IDC/FLK50 (3) = IDC/FLK14-1 (1) = noir
IDC/FLK50 (4) = IDC/FLK14-1 (2) = marron
IDC/FLK50 (5) = IDC/FLK14-1 (3) = rouge
IDC/FLK50 (6) = IDC/FLK14-1 (4) = orange
IDC/FLK50 (7) = IDC/FLK14-1 (5) = jaune
IDC/FLK50 (8) = IDC/FLK14-1 (6) = vert
IDC/FLK50 (9) = IDC/FLK14-1 (7) = bleu
IDC/FLK50 (10) = IDC/FLK14-1 (8) = violet
IDC/FLK50 (11) = IDC/FLK14-1 (10) = blanc
IDC/FLK50 (12) = IDC/FLK14-1 (12) = blanc-marron
IDC/FLK50 (13) = IDC/FLK14-2 (9) = gris
IDC/FLK50 (14) = IDC/FLK14-2 (11) = blanc-noir
IDC/FLK50 (15) = IDC/FLK14-2 (1) = noir
IDC/FLK50 (16) = IDC/FLK14-2 (2) = marron
IDC/FLK50 (17) = IDC/FLK14-2 (3) = rouge
IDC/FLK50 (18) = IDC/FLK14-2 (4) = orange
IDC/FLK50 (19) = IDC/FLK14-2 (5) = jaune
IDC/FLK50 (20) = IDC/FLK14-2 (6) = vert
IDC/FLK50 (21) = IDC/FLK14-2 (7) = bleu
IDC/FLK50 (22) = IDC/FLK14-2 (8) = violet
IDC/FLK50 (23) = IDC/FLK14-2 (10) = blanc
IDC/FLK50 (24) = IDC/FLK14-2 (12) = blanc-marron
IDC/FLK50 (25) = IDC/FLK14-3 (9) = gris
IDC/FLK50 (26) = IDC/FLK14-3 (11) = blanc-noir
IDC/FLK50 (27) = IDC/FLK14-3 (1) = noir
IDC/FLK50 (28) = IDC/FLK14-3 (2) = marron
IDC/FLK50 (29) = IDC/FLK14-3 (3) = rouge
IDC/FLK50 (30) = IDC/FLK14-3 (4) = orange
IDC/FLK50 (31) = IDC/FLK14-3 (5) = jaune
IDC/FLK50 (32) = IDC/FLK14-3 (6) = vert
IDC/FLK50 (33) = IDC/FLK14-3 (7) = bleu
IDC/FLK50 (34) = IDC/FLK14-3 (8) = violet
IDC/FLK50 (35) = IDC/FLK14-3 (10) = blanc
IDC/FLK50 (36) = IDC/FLK14-3 (12) = blanc-marron
IDC/FLK50 (37) = IDC/FLK14-4 (9) = gris
IDC/FLK50 (38) = IDC/FLK14-4 (11) = blanc-noir
IDC/FLK50 (39) = IDC/FLK14-4 (1) = noir
IDC/FLK50 (40) = IDC/FLK14-4 (2) = marron
IDC/FLK50 (41) = IDC/FLK14-4 (3) = rouge
IDC/FLK50 (42) = IDC/FLK14-4 (4) = orange
IDC/FLK50 (43) = IDC/FLK14-4 (5) = jaune
IDC/FLK50 (44) = IDC/FLK14-4 (6) = vert
IDC/FLK50 (45) = IDC/FLK14-4 (7) = bleu
IDC/FLK50 (46) = IDC/FLK14-4 (8) = violet
IDC/FLK50 (47) = IDC/FLK14-4 (10) = blanc
IDC/FLK50 (48) = IDC/FLK14-4 (12) = blanc-marron

Normes et spécifications

Résistance à la propagation des flammesCEI 60332-1
DIN VDE 0482 partie 332-1
Connexion selon la normeCUL

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
