SACB-8/ 8-10,0PUR SCO
1517055
PHOENIX_CONTACT
1

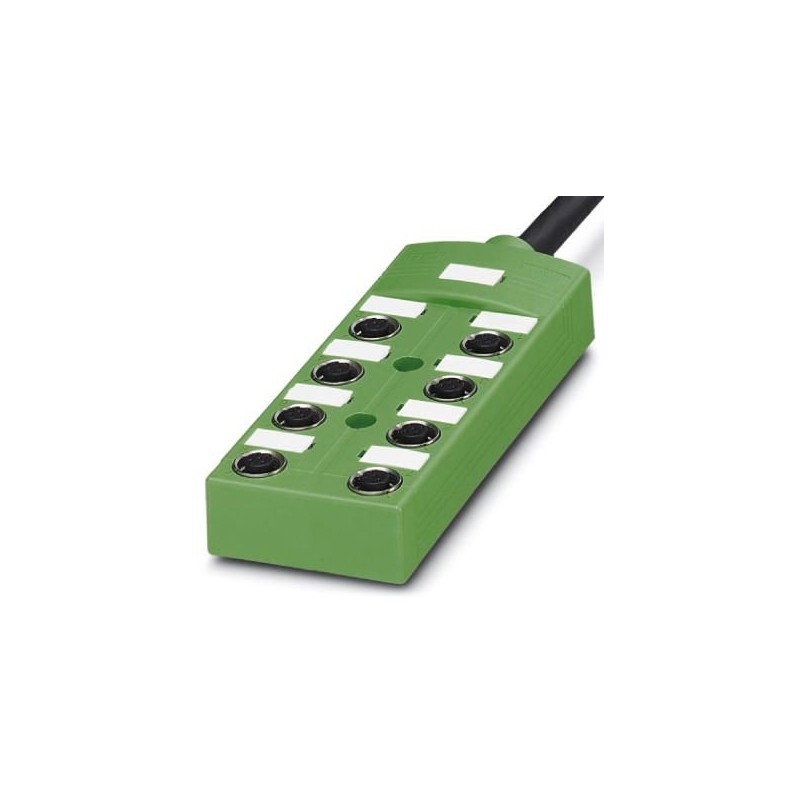

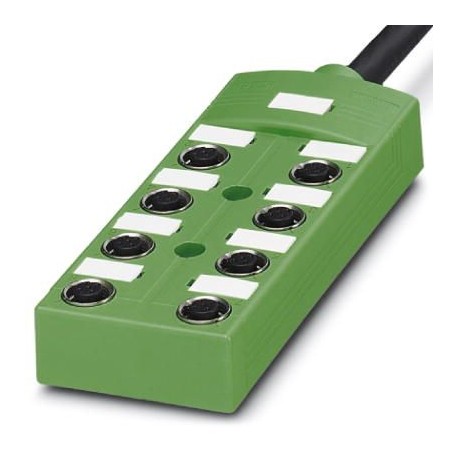

Répartiteur pour capteurs/actionneurs
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1517055 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 270 (C-2-2017) |
GTIN | 4017918967727 |
Poids par pièce (hors emballage) | 1,417 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Tension de référence | 120 V |
---|---|
Tension de service maximale Umax | 135 V |
Capacité de charge à chaque signal d'E/S | 2 A |
Intensité max. admissible par prise | 4 A |
Courant total de référence | 12 A |
Nombre de pôles | 4 |
Nombre de prises | 8 |
Classe d'inflammabilité selon UL 94 | V0 |
Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
Indice de protection | IP65 |
---|---|
IP67 | |
IP69K | |
Température ambiante (fonctionnement) | -30 °C ... 90 °C |
-40 °C ... 90 °C (pour pose fixe) | |
-5 °C ... 80 °C (pour pose souple) |
Type de raccordement | Connexion fixe |
---|---|
Longueur du câble | 10 m |
Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
Couple de serrage des vis de montage pour fixation du boîtier | 0,5 Nm |
Matériau du boîtier | PBT |
---|---|
Matériau masse de scellement | PUR |
Matériau de contact | Alliage de Cu |
Matériau de surface du contact | doré |
Matériau de porte-contacts | PA |
Matériau douille filetée | Zinc coulé sous pression |
Matériau surface douille filetée | Nickelé |
Matériau du joint torique | NBR |
Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
---|---|
2 / 4 (A) = GN | |
3 / 4 (A) = YE | |
4 / 4 (A) = GY | |
5 / 4 (A) = PK | |
6 / 4 (A) = RD | |
7 / 4 (A) = BK | |
8 / 4 (A) = VT | |
1-8 / 1 (+ 120 V) = BN | |
1-8 / 3 (0 V) = BU | |
1-8 / 5 (PE) = GN/YE |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Connexion selon la norme | CUL |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PUR/PVC noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | LiYY11Y-HF |
Style UL AWM | 20549 (80 °C / 300 V) |
Section du conducteur | 8x 0,34 mm² (Ligne de signal) |
3x 0,75 mm² (Câble d'alimentation) | |
AWG ligne de signaux | 22 |
AWG alimentation en tension | 18 |
Structure du conducteur ligne de signal | 19x 0,15 mm |
Structure du conducteur alimentation en tension | 42x 0,15 mm |
Diamètre du fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
1,8 mm ±0,1 mm (Câble d'alimentation) | |
Coloris des fils | marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet |
Câblage total | fils regroupés en couches |
Gaine extérieure, coloris | noir RAL 9005 |
Épaisseur gaine intérieure | ≥ 0,15 mm |
Épaisseur gaine extérieure | ≥ 0,38 mm |
Diamètre extérieur du câble D | 8,5 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 7,5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 1500000 |
Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
Course | 2 m |
Vitesse de déplacement | 2 m/s |
Poids du câble | 107,4 kg/km |
Gaine extérieure, matériau | PUR |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PVC |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 5 MΩ*km |
Résistance du conducteur | ≤ 53 Ω/km (Ligne de signal) |
≤ 26 Ω/km (Câble d'alimentation) | |
Tension nominale câble | 300 V AC |
Tension d'essai fil/fil | 2000 V (50 Hz, 5 min) |
Propriétés particulières | exempt de silicone |
Résistance à la propagation des flammes | DIN EN 50265 |
Résistance à l'huile | selon VDE 0472 partie 803 |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-5 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
